Proline Promag W 400
Montage

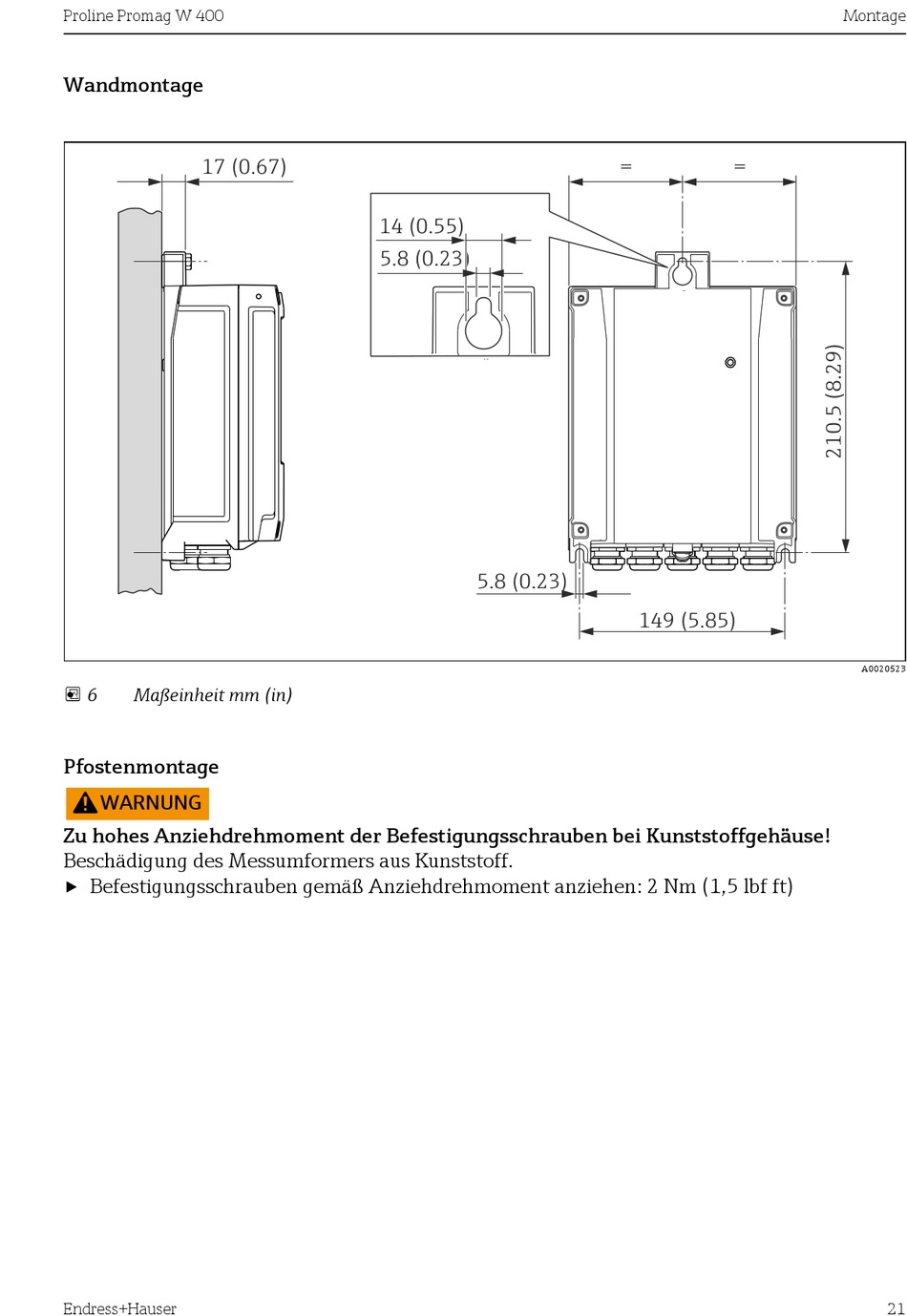

Wandmontage
17 (0.67)
=
=
14 (0.55)
5.8 (0.23)
5.8 (0.23)
149 (5.85)
A0020523
6
Maßeinheit mm (in)
Pfostenmontage
WARNUNG
Zu hohes Anziehdrehmoment der Befestigungsschrauben bei Kunststoffgehäuse!
Beschädigung des Messumformers aus Kunststoff.
‣
Befestigungsschrauben gemäß Anziehdrehmoment anziehen: 2 Nm (1,5 lbf ft)
Endress+Hauser
21
