Elektrischer Anschluss
Erdungskabel
15

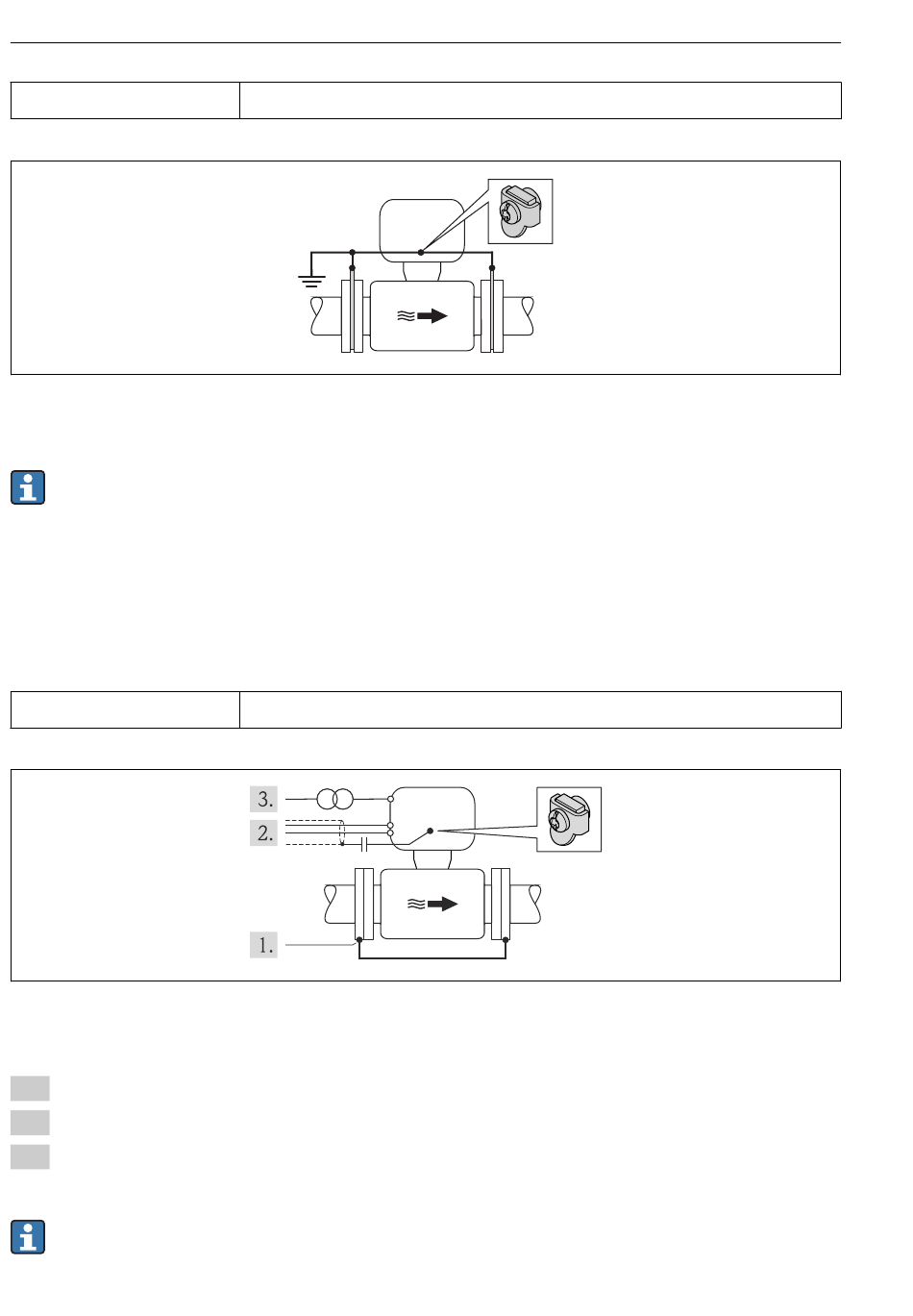

Potenzialausgleich über Erdungsklemme und Erdungsscheiben
Bei einer Getrenntausführung bezieht sich die Erdungsklemme des Beispiels immer auf
den Messaufnehmer und nicht auf den Messumformer.
Rohrleitung mit Kathodenschutzeinrichtung
Diese Anschlussart erfolgt nur, wenn die folgenden beiden Bedingungen erfüllt sind:
• Metallischer Rohrleitung ohne Auskleidung oder Rohrleitung mit elektrisch leitender Aus-
kleidung
• Kathodenschutz ist in den Personenschutz integriert
Erdungskabel
Voraussetzung: Messaufnehmer ist elektrisch isoliert in die Rohrleitung eingebaut.
1.
Die beiden Flansche der Rohrleitung über ein Erdungskabel miteinander verbinden.
2.
Abschirmung der Signalleitungen über einen Kondensator führen.
3.
Messgerät potenzialfrei gegenüber Schutzerde an die Energieversorgung anschließen
(Trenntransformator).
Bei einer Getrenntausführung bezieht sich die Erdungsklemme des Beispiels immer auf
den Messaufnehmer und nicht auf den Messumformer.
38
Kupferdraht, mindestens 6 mm
Kupferdraht, mindestens 6 mm
+
–
2
(0,0093 in
2
)
2
2
(0,0093 in
)
Proline Promag W 400
A0016318
A0016319
Endress+Hauser
