Proline Promag W 400

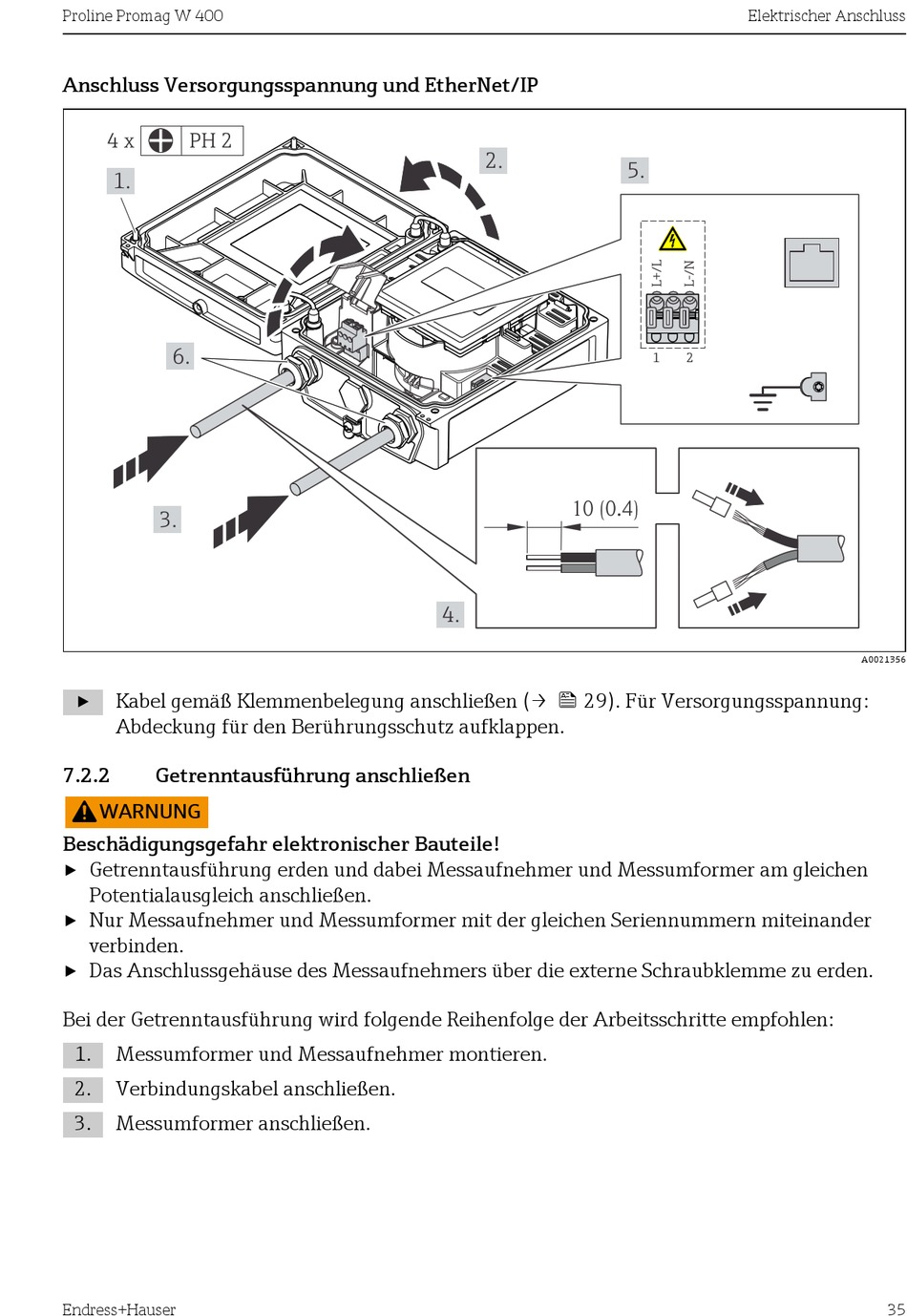

Anschluss Versorgungsspannung und EtherNet/IP
4 x PH 2
1.
6.
3.
‣
Kabel gemäß Klemmenbelegung anschließen (→  29). Für Versorgungsspannung:
Abdeckung für den Berührungsschutz aufklappen.
7.2.2 Getrenntausführung anschließen
WARNUNG
Beschädigungsgefahr elektronischer Bauteile!
‣
Getrenntausführung erden und dabei Messaufnehmer und Messumformer am gleichen
Potentialausgleich anschließen.
‣
Nur Messaufnehmer und Messumformer mit der gleichen Seriennummern miteinander
verbinden.
‣
Das Anschlussgehäuse des Messaufnehmers über die externe Schraubklemme zu erden.
Bei der Getrenntausführung wird folgende Reihenfolge der Arbeitsschritte empfohlen:
1. Messumformer und Messaufnehmer montieren.
2. Verbindungskabel anschließen.
3. Messumformer anschließen.
Endress+Hauser
2.
10 (0.4)
4.
Elektrischer Anschluss
5.
1 2
A0021356
35
