R&S IMS

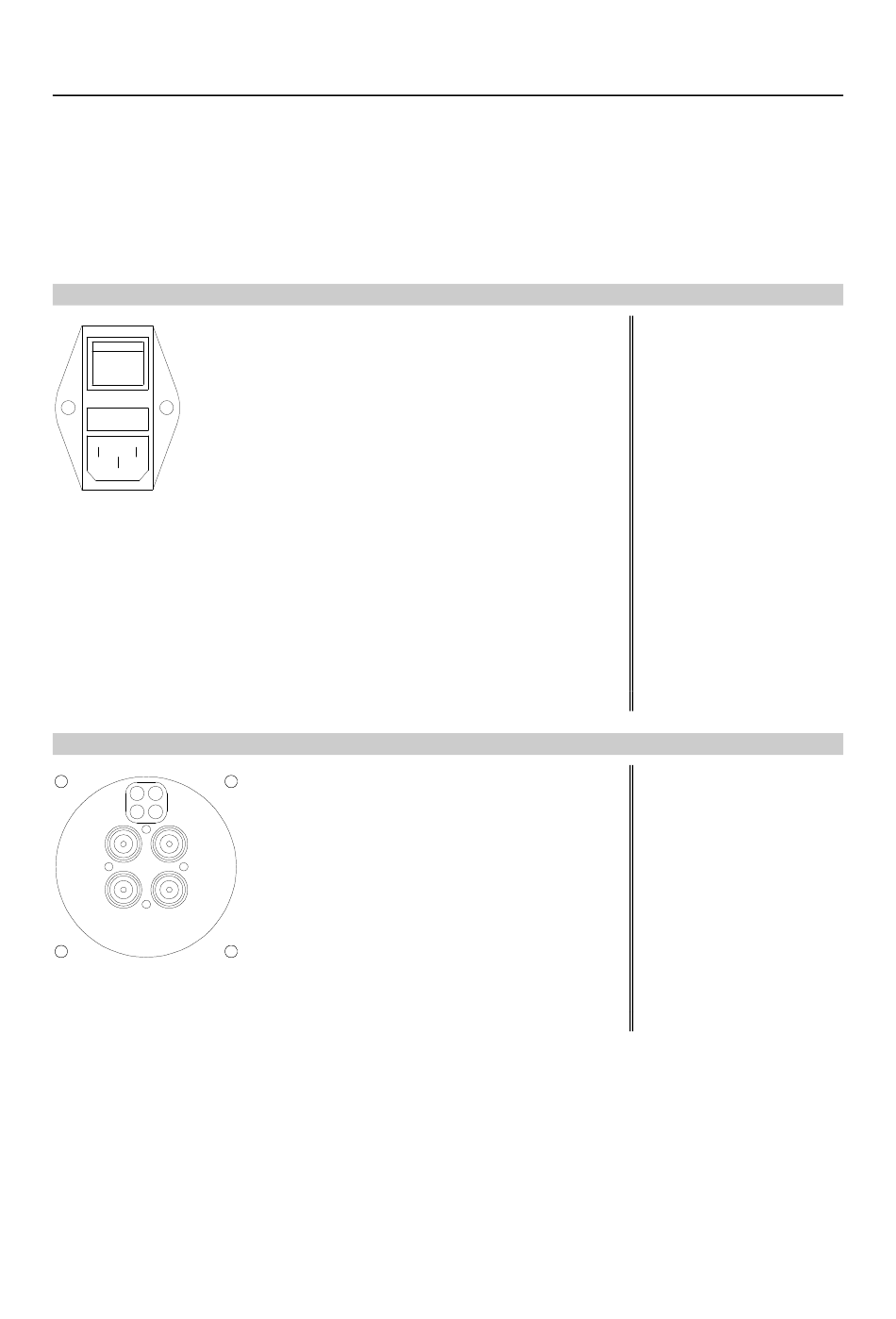

1.2 Erklärung der Rückansicht
Dieser Abschnitt gibt eine Übersicht über die Anschlüsse an der Rückseite des R&S IMS. Jeder
Anschluss ist kurz beschrieben und mit einem Verweis auf das oder die Kapitel versehen, in denen
detaillierte Informationen zur Funktion zu finden sind. Die technischen Daten der Anschlüsse können
dem Datenblatt entnommen werden.
10, 11, 12 Netzanschluss
1
Netzschalter
0
Sicherung
Netzanschluß
13
Transferrelais Option R&S IMS-B2
1
2
K5
3
4
Der entsprechende R&S IMS-OS Gerätetreiber zum Schalten dieses Relais ist zu finden in der
Geräteliste unter dem Namen "Switch Unit" und ist von Typ IMS RSU. Durch Doppelklick auf den
Eintrag öffnet ein Dialog; in der Auswahlbox "Test" befinden sich Schaltkommandos, die mit Klick auf
den Button "Schalten" ausgeführt werden.
Das Kommando zum Schalten der HF-Pfade 1 — 2, 3 — 4 (obere LED) lautet "K5_1"
Das Kommando zum Schalten der HF-Pfade 1 — 3, 2 — 4 (untere LED) lautet "K5_2"
1502.0021.14
Netzspannungsanschluss
Das R&S IMS ist mit einer Netz-
spannungserkennung ausgestattet
und stellt sich somit automatisch auf
die anliegende Netzspannung ein
(Bereich: 100V – 230V). Ein äußeres
Umschalten oder ein Anpassen der
Sicherungen entfällt.
Sicherung
Der Wert der Schmelzsicherung ist
am Typenschild abzulesen. Die
Kennzeichnung der Sicherung lautet
F3,15T-H
Netzschalter
Das R&S IMS wird mit dem
Netzschalter zweipolig vom Netz
getrennt.
Transferrelais
Relais an Rückseite bei Var.02 oder
innen eingebaut bei Var.04 schaltet den
HF-Ausgang von einem oder zwei
Verstärker auf zwei verschiedene Pfade
zu den Messplätzen.
Bei eingebautem Verstärker ist der HF-
Ausgang des Verstärkers mit Buchse 1
des Transferrelais verbunden, Buchse 2
und 3 verbinden die Ausgänge AMP
OUT 1 und AMP OUT 2
1.7
Inbetriebnahme
s. Datenblatt
s. Datenblatt oder
Elementbeschreibung 6
von Fronplatte
D-2
