Maschine bzw. Anlage, deren Bestandteil die Vakuumpumpe wird;
siehe auch Hinweis in der EG-Konformitätserklärung)
l Sicherstellen, dass die Stromversorgung für den Antriebsmotor den
Angaben auf dem Typenschild des Antriebsmotors entspricht
l Sicherstellen, dass für den Antriebsmotor eine Absicherung gegen
Überlastung nach EN 60204-1 (VDE 0113) vorgesehen ist
l Sicherstellen, dass der Antrieb der Vakuumpumpe nicht durch elek-
trische oder elektromagnetische Störungen aus dem Netz beein-
flusst werden kann, gegebenenfalls mit dem Busch Service
abstimmen
Bei ortsbeweglicher Aufstellung:
u Den elektrischen Anschluss mit Kabeldurchführungen
ausführen, die die Funktion einer Zugentlastung übernehmen
Installation
Aufstellen
l Sicherstellen, dass die "Installationsseitigen Voraussetzungen"
erfüllt sind
l Die Vakuumpumpe am Einbauort abstellen bzw. montieren
Elektrisch anschliessen
WARNUNG
Stromschlaggefahr, Gefahr von Geräteschäden.
Elektrische Installationsarbeiten dürfen nur von ausgebildeten
Fachpersonen durchgeführt werden, die die nachfolgenden Regeln
kennen und beachten:
- IEC 364 bzw. CENELEC HD 384 oder DIN VDE 0100
- IEC-Report 664 oder DIN VDE 0110
- VBG 4 oder entsprechende nationale Unfallverhütungs-
vorschriften
ACHTUNG
Die unten angegebenen Anschlussschemata sind typisch. Auftrags-
spezifisch oder für bestimmte Märkte können abweichende
Anschlussschemata zutreffen.
Gefahr der Beschädigung des Antriebsmotors!
Das Innere des Antriebsmotorklemmenkastens ist auf Anleitun-
gen/Schemata zum Anschluss des Motors zu prüfen.
l Den Antriebsmotor elektrisch anschliessen
l Den Schutzleiter anschliessen
Installation und Inbetriebnahme
Seite 6

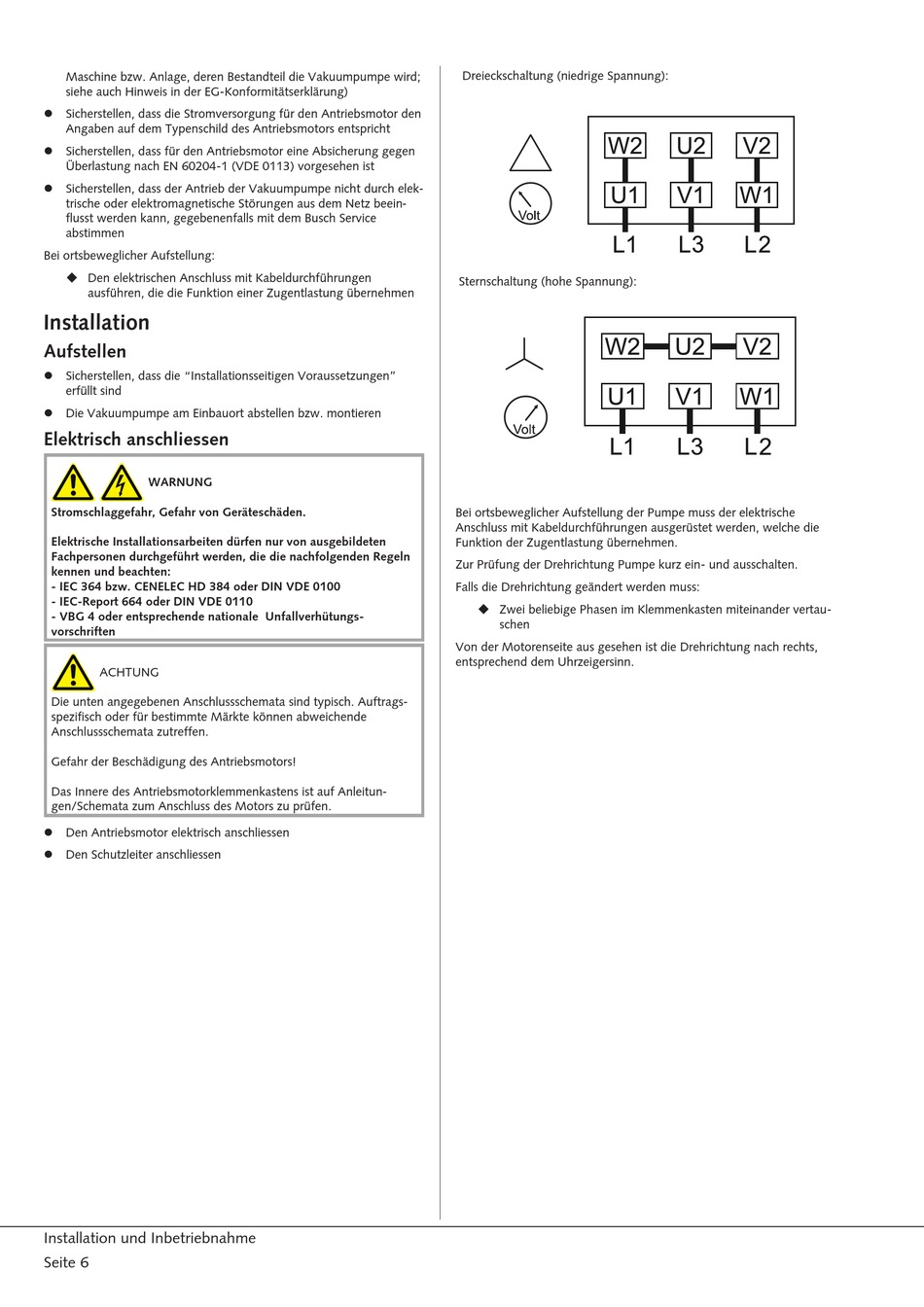

Dreieckschaltung (niedrige Spannung):
Sternschaltung (hohe Spannung):
Bei ortsbeweglicher Aufstellung der Pumpe muss der elektrische
Anschluss mit Kabeldurchführungen ausgerüstet werden, welche die
Funktion der Zugentlastung übernehmen.
Zur Prüfung der Drehrichtung Pumpe kurz ein- und ausschalten.
Falls die Drehrichtung geändert werden muss:
u Zwei beliebige Phasen im Klemmenkasten miteinander vertau-
schen
Von der Motorenseite aus gesehen ist die Drehrichtung nach rechts,
entsprechend dem Uhrzeigersinn.
