Betriebsanleitung
R5 ATEX
Drehschieber-Vakuumpumpen, ölgeschmiert
RA 1000 B, RA 1600 B
RC 1000 B, RC 1600 B
Ateliers Busch S.A.
Zone industrielle, 2906 Chevenez
Schweiz
0870201062/-0007_de / Übersetzung der Originalbetriebsanleitung / Änderungen vorbehalten
01.06.2021

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Busch R5 ATEX RA 1000 B

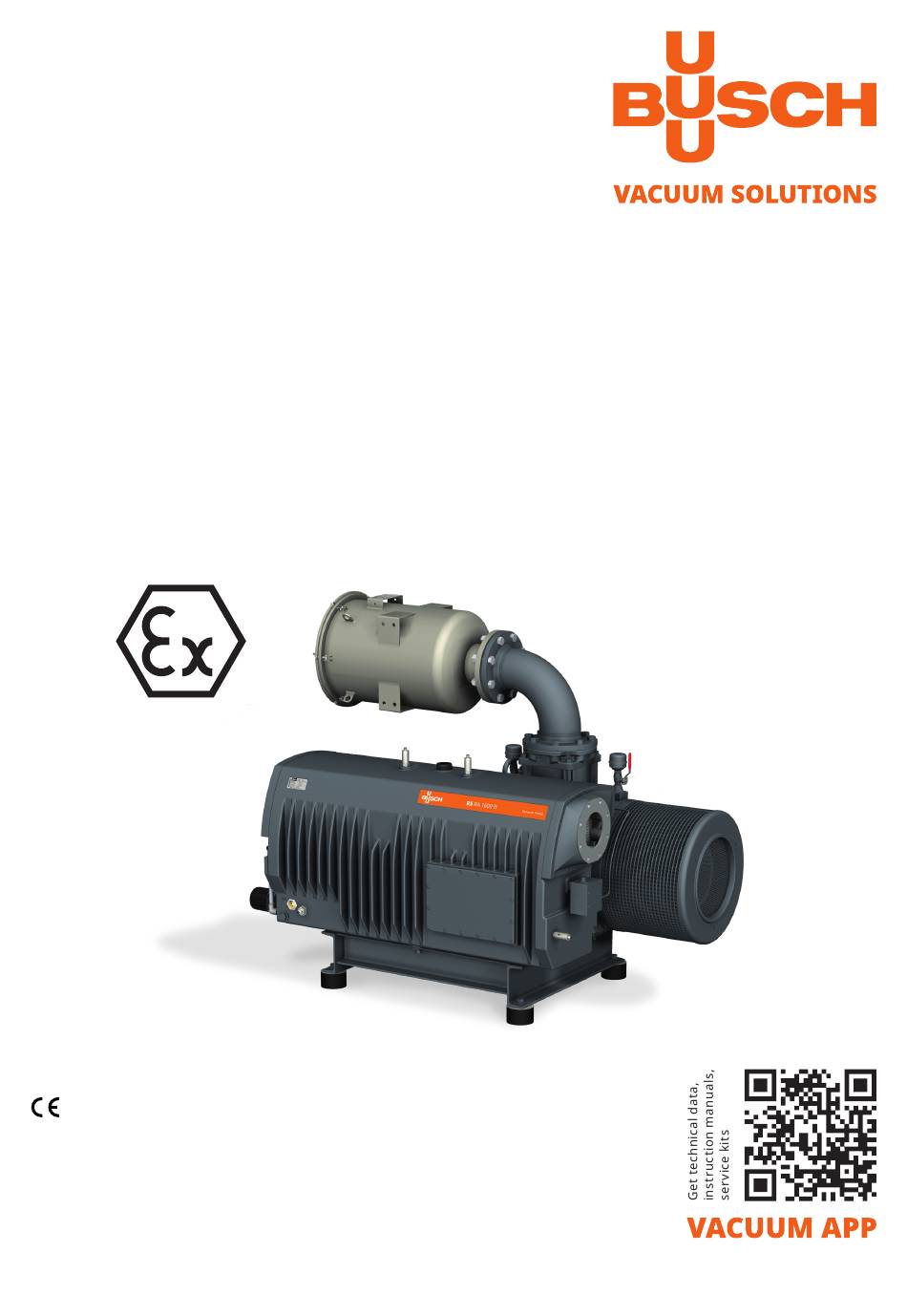

  • Seite 1 Betriebsanleitung R5 ATEX Drehschieber-Vakuumpumpen, ölgeschmiert RA 1000 B, RA 1600 B RC 1000 B, RC 1600 B Ateliers Busch S.A. Zone industrielle, 2906 Chevenez Schweiz 0870201062/-0007_de / Übersetzung der Originalbetriebsanleitung / Änderungen vorbehalten 01.06.2021...
  • Seite 2: Inhaltsverzeichnis

    Inhalt Inhalt 1 Sicherheit..........................4 2 Produktbeschreibung ........................5 2.1 Funktionsprinzip ....................... 6 2.2 Anwendungsbereich......................6 2.3 Ein-/Ausschalter ....................... 7 2.4 Zubehör ........................... 7 2.4.1 Gasballastventil ..................... 7 2.4.2 Ansaugfilter ......................7 2.4.3 Wasser-Öl-Wärmetauscher ................... 7 2.4.4 Temperaturschalter....................7 2.4.5 Widerstandsthermometer ..................7 2.4.6 Niveauschalter .......................
  • Seite 3 Inhalt 8 Instandsetzung .........................29 9 Außerbetriebnahme ........................30 9.1 Zerlegung und Entsorgung ....................30 10 Ersatzteile ..........................30 11 Fehlerbehebung ........................31 12 Technische Daten ........................34 13 Öl .............................35 14 EU-Konformitätserklärung ......................36 0870201062_RA1000-1600B_Ex_-0007_IM_de...
  • Seite 4: Sicherheit

    Sicherheit Lesen Sie vor der Inbetriebnahme der Maschine die vorliegende Betriebsanleitung sorg- fältig durch. Bei Fragen wenden Sie sich bitte an Ihre Busch-Vertretung. Nachdem Sie diese Betriebsanleitung sorgfältig durchgelesen haben, bewahren Sie sie auf, um zu einem späteren Zeitpunkt ggf. nachschlagen zu können.
  • Seite 5: Produktbeschreibung

    Produktbeschreibung | 2 Produktbeschreibung HINWEIS Technischer Ausdruck. In dieser Betriebsanleitung wird die Vakuumpumpe mit dem Ausdruck „Maschine“ be- zeichnet. HINWEIS Abbildungen In dieser Betriebsanleitung können die Abbildungen von dem Aussehen der Maschine abweichen. TSA oder TSA oder TS+0102 TS+0103 GB 1 EB GB 2 OUT 1 FV 2...
  • Seite 6: Luftfilter

    Die Maschine ist für eine Innenanwendung ausgelegt, bei einer Außeninstallation, kon- taktieren Sie Busch, um gegebenenfalls besondere Vorkehrungen zu treffen. Wenn Busch die Maschine ohne Motor und Kupplung geliefert hat, ist Folgendes zu be- achten: • Hinsichtlich der Schutzklasse für explosive Atmosphären müssen Motor und Kupp- lung für den Außenbereich "Outside (o)"...
  • Seite 7: Ein-/Ausschalter

    Produktbeschreibung | 2 2.3 Ein-/Ausschalter Die Maschine wird ohne Ein-/Ausschalter geliefert. Die Steuerung der Maschine ist in- stallationsseitig vorzusehen. Die Maschine kann optional mit einer Startereinheit oder einem frequenzgesteuerten An- trieb versehen werden. 2.4 Zubehör HINWEIS Je nach ATEX Zertifizierung der Maschine, können bestimmte der nachfolgenden Zube- höre zwingend erforderlich sein, siehe ATEX-Klassifizierungen und zugehörige Zu- satzausrüstungen [► 9].
  • Seite 8: Druckschalter

    2 | Produktbeschreibung 2.4.7 Druckschalter Vom Druckschalter wird der Druck im Ölabscheider überwacht. Die Maschine muss abgeschaltet werden, wenn das Gas einen bestimmten Druck er- reicht, siehe Schaltplan für Druckschalter [► 20]. 2.4.8 Drucksensor Vom Drucktransmitter wird der Druck im Ölabscheider überwacht. Es müssen Warn- und Alarmsignale eingestellt werden, siehe Schaltplan für Druckgeber [► 20].
  • Seite 9: Atex-Klassifizierungen Und Zugehörige Zusatzausrüstungen

    Produktbeschreibung | 2 2.6.1 ATEX-Klassifizierungen und zugehörige Zusatzausrüstungen Die nachstehende Tabelle enthält alle Zusatzausrüstungen, die gemäß ATEX-Klassifizie- rung erforderlich sind. ATEX TSA / PSA / ATEX ATEX ATEX ATEX-Klassifizierung LS-0201 TS+0101 PS+0301 (i) II 2G/3D Ex h IIB T3 Gb / IIIC 80°C Dc X (o) II 2GD Ex h IIB T4 Gb / IIIC 130°C Db X (i) II 2G Ex h IIB T3 Gb X (o) II 2GD Ex h IIB T4 Gb / IIIC 130°C Db X...
  • Seite 10: Transport

    3 | Transport Transport WARNUNG Schwebende Last. Verletzungsgefahr! • Gehen, stehen bzw. arbeiten Sie keinesfalls unter schwebenden Lasten. WARNUNG Anheben der Maschine an der Hebeöse des Motors. Verletzungsgefahr! • Heben Sie die Maschine nicht an einer der Hebeösen des Motors an. Heben Sie die Maschine nur so an, wie gezeigt.
  • Seite 11: Lagerung

    Lagerung | 4 Lagerung • Schließen Sie alle Öffnungen mit Klebeband oder verwenden Sie erneut die im Liefer- umfang enthaltenen Kappen. Version mit Wasser-Öl-Wärmetauscher: • Lassen Sie das Kühlwasser vollständig ab, siehe Außerbetriebnahme [► 30]. Wenn die Maschine länger als 3 Monate eingelagert werden muss: •...
  • Seite 12: Anschlussleitungen/-Rohre

    Kühlwasseranschluss (optional) [► 14] erfüllt werden. Wenn die Maschine höher als 1000 Meter über NN installiert wird: • Wenden Sie sich an eine Kontaktperson von Busch. Der Motor muss in der Leis- tung beschränkt oder die Umgebungstemperatur begrenzt werden. Stellen Sie sicher, dass die Überwachungsvorrichtungen so in die Systemsteuerung inte- griert werden, dass eine Betriebssperre der Maschine ausgelöst wird, wenn Sicherheits-...
  • Seite 13: Sauganschluss

    – DN150 PN16, EN 1092-1 Bei spezifischen Bestellungen können die Anschlussmaße abweichen. Wenn die Maschine als Teil eines Vakuumsystems eingesetzt wird: • Busch empfiehlt den Einbau eines Absperrventils, damit kein Öl in das Vakuumsys- temsystem zurückfließen kann. 5.2.2 Ablaufanschluss VORSICHT Das abgeführte Gas enthält geringe Mengen Öl.
  • Seite 14: Kühlwasseranschluss (Optional)

    5 | Installation 5.2.3 Kühlwasseranschluss (optional) Wasser-Öl-Wärmetauscher ohne Zulauf-Zubehör Wasser-Öl-Wärmetauscher mit Zulauf-Zubehör Kühlwassereinlauf Druckschalter Kühlwasserablauf Wasser-Bypassventil Wasser-Öl-Wärmetauscher Wasserfilter Thermostatventil Magnetventil Das Thermostatventil (TV) dient der Steuerung der Wasserdurchflussmenge, um die Ma- schinentemperatur stabil zu halten. Das Thermostatventil (TV) ist werkseitig auf Position 2 (etwa 75 °C Öltemperatur) einge- stellt.
  • Seite 15: Erdungsanschluss

    Einlassfilters (ECI) Erdungsanschluss der Maschine (ECP). 5.4 Auffüllen mit Öl ACHTUNG Verwenden Sie ein geeignetes Öl. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust! • Nur von Busch freigegebene und empfohlene Öle verwenden. 0870201062_RA1000-1600B_Ex_-0007_IM_de 15 / 40...
  • Seite 16: Montage Der Kupplung

    5 | Installation Informationen zum Öltyp und zur Ölmenge finden Sie unter Technische Daten [► 34] und Öl [► 35]. Ölniveau prüfen 5.5 Montage der Kupplung Kupplungsnabe (maschinenseitig) Kupplungsmuffe Kupplungsnabe (motorseitig) Radiale Schraube Max. zulässiges Drehmoment: 17 Nm Maschinentyp Kupplungsgröße Wert „E“ (mm) Wert „L“...
  • Seite 17: Elektrischer Anschluss

    Softstarter, ist nur dann zulässig, wenn der Motor zugelassen ist und der zulässige Motordrehzahlbereich weder unter- noch überschritten wird (siehe Technische Daten [► 34]) Wenden Sie sich an Ihre Kontaktperson von Busch. • Die Stromversorgung für den Motor muss den Angaben auf dem Typenschild des Mo- tors entsprechen.
  • Seite 18: Schaltplan Für Drehstrommotor

    5 | Installation 5.6.1 Schaltplan für Drehstrommotor ACHTUNG Falsche Drehrichtung. Gefahr der Beschädigung der Maschine! • Beim Betrieb in falscher Drehrichtung kann die Maschine schon nach kurzer Zeit schwer beschädigt werden. Stellen Sie vor der Inbetriebnahme sicher, dass die Dreh- richtung korrekt ist.
  • Seite 19: Stromanschluss Von Überwachungsgeräten

    Installation | 5 5.7 Stromanschluss von Überwachungsgeräten HINWEIS Um möglichen Fehlalarmen vorzubeugen, lässt Busch die Konfiguration einer Verzöge- rung von 2 Sekunden für das Steuersystem zu. HINWEIS Das folgende Zubehör wird als Standard betrachtet. Bei Verwendung anderer spezifischer Komponenten schlagen Sie in der Betriebsanleitung des entsprechenden Zubehörs nach.
  • Seite 20: Schaltplan Für Druckschalter

    5 | Installation Warnsignal: Auslösesignal: (TSA+/0101) = 135°C ► 18.4 mA (TSA+/0101) = 140°C ► 18.93mA warning trip (TSA+/0102) = 105°C ► 15.2 mA (TSA+/0102) = 110°C ► 15.73 mA warning trip (TSA+/0103) = 105°C ► 15.2 mA (TSA+/0103) = 110°C ► 15.73 mA warning warning (TSA+/0104) = see Öl [► 35]...
  • Seite 21: Schaltplan Für Druckschalter Des Wasser-Öl-Wärmetauschers

    Installation | 5 5.7.6 Schaltplan für Druckschalter des Wasser-Öl- Wärmetauschers Teilenr.: 0653 000 002 Elektrische Daten: P > U = 230 VAC ; I = 1 A U = 24 … 100 VDC ; I = 0,5 … 2 A Kontakt: Normal geöffnet Schaltpunkt: = 2 bar (relativ) ►...
  • Seite 22: Inbetriebnahme

    6 | Inbetriebnahme Inbetriebnahme ACHTUNG Die Maschine kann unbefüllt (ohne Öl) ausgeliefert werden. Durch den Betrieb der Maschine ohne Öl wird diese bereits nach kurzer Zeit schwer be- schädigt. • Vor der Inbetriebnahme muss die Maschine mit Öl befüllt werden, siehe Auffüllen mit Öl [► 15].
  • Seite 23: Beförderung Kondensierbarer Dämpfe

    Inbetriebnahme | 6 6.1 Beförderung kondensierbarer Dämpfe Eine bestimmte Menge Wasserdampf innerhalb des Gasflusses wird toleriert. Wenden Sie sich an Busch, um Informationen zur Beförderung anderer Dämpfe zu erhalten. Beachten Sie bei der Beförderung kondensierbarer Dämpfe Folgendes: • Absperrventil* • Absperrventil öffnen 30 Minuten schließen und...
  • Seite 24: Wartung

    Verletzungsgefahr Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. • Halten Sie die Wartungsintervalle ein oder wenden Sie sich an Ihren Busch-Vertreter. Er hilft Ihnen gerne weiter. • Schalten Sie die Maschine aus und sperren Sie sie, um ein versehentliches Einschalten zu verhindern.
  • Seite 25: Wartungsplan

    Wenn die Maschine mit einem Wasser-Öl- Wärmetauscher (WHE) ausgerüstet ist: • Prüfen und/oder reinigen Sie das Wasser- kühlungssystem. • Wenden Sie sich an Busch, wenn eine Überprüfung erforderlich ist. Alle 5 Jahre Falls erforderlich, warten Sie die Maschine. * Wartungsintervall für synthetisches Öl. Verkürzen Sie das Intervall, wenn Mineralöl verwendet wird.
  • Seite 26: Öl- Und Ölfilterwechsel

    7.3 Öl- und Ölfilterwechsel ACHTUNG Verwenden Sie ein geeignetes Öl. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust! • Nur von Busch freigegebene und empfohlene Öle verwenden. 1x Dichtung Teilenr.: 0482 509 012 Ablaufwanne Original-Ersatzteile von Busch 2x Ölfilter (OF), Teilenr.: 0531 000 005 Ölfilterschlüssel...
  • Seite 27: Wechsel Des Luftentölelements

    Wartung | 7 Informationen zum Öltyp und zur Ölmenge finden Sie unter Technische Daten [► 34] und Öl [► 35]. Ölniveau prüfen 7.4 Wechsel des Luftentölelements 6 mm-Innensechskantschlüssel 16× (2x8) Luftentölelement (EF) Filtermaterial (FM) entfernen 0870201062_RA1000-1600B_Ex_-0007_IM_de 27 / 40...
  • Seite 28: Wartung Der Kupplung

    7 | Wartung Filtermaterial (FM) 1 x Teilenr.: 0537 000 042 1 x Teilenr.: 0537 000 043 Original-Ersatzteile von Busch 16x (2x8) Luftentölelement (EF) , Teilenr.: 0532 141 270 2x Flachdichtung Teilenr.: 0480 000 131 6 mm-Innensechskantschlüssel Max. zulässiges Drehmoment: 21 Nm 7.5 Wartung der Kupplung...
  • Seite 29: Reinigen Des Luft-Wärmetauschers

    Fremdstoffen kontaminiert war: • Dekontaminieren Sie die Maschine bestmöglich und geben Sie den Kontaminie- rungsstatus anhand einer „Kontaminationserklärung“ an. Busch akzeptiert ausschließlich Maschinen, der eine vollständig ausgefüllte und rechts- kräftig unterzeichnete „Kontaminationserklärung“ beigefügt ist. (Das Formular kann un- ter www.buschvacuum.com heruntergeladen werden.)
  • Seite 30: Außerbetriebnahme

    Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine! Verlust an Wirkungsgrad und der ATEX-Konformität! • Wir empfehlen, ausschließlich originale Ersatzteile und Verbrauchsmaterialien von Busch zu verwenden, um die ordnungsgemäße Funktion der Maschine und die Einhal- tung der Gewährleistungsbedingungen sicherzustellen. Ersatzteilsatz Beschreibung Teilenr.
  • Seite 31: Fehlerbehebung

    (IS). Der Ansaugfiltereinsatz (Op- • Ersetzen Sie den Ansaug- tion) ist teilweise verstopft. filtereinsatz. Interne Bauteile sind ver- • Lassen Sie die Maschine schlissen oder beschädigt. reparieren (wenden Sie sich an Busch). 0870201062_RA1000-1600B_Ex_-0007_IM_de 31 / 40...
  • Seite 32 (CPL) aus. räuschentwicklung. Die Schieber sitzen fest. • Lassen Sie die Maschine reparieren (wenden Sie sich an Busch). Die Lager sind defekt. • Lassen Sie die Maschine reparieren (wenden Sie sich an Busch). Die Maschine wird zu heiß.
  • Seite 33 • Reinigen Sie den Filter des Gasballastventils (GB). • Ändern Sie den Betriebs- modus (siehe Beförde- rung kondensierbarer Dämpfe [► 23]). Zur Behebung von Problemen, die nicht im Störungsbehebungsabschnitt aufgeführt sind, wenden Sie sich an Ihre Busch Vertretung. 0870201062_RA1000-1600B_Ex_-0007_IM_de 33 / 40...
  • Seite 34: Technische Daten

    12 | Technische Daten 12 Technische Daten RA 1000 B RA 1600 B RC 1000 B RC 1600 B Nennsaugvermögen m³/h 1000 / 1200 1600 / 1800 (50 Hz / 60 Hz) Enddruck Für RA-Version: 0,3 ... 0,5 ► Siehe Typenschild (NP) hPa (mbar) abs.
  • Seite 35 Schaltpunkt / Auslösesignal Öltemperatur [°C] Bei ungünstigen Raumtemperaturen kann gegebenenfalls ein Öl mit anderer Viskosität verwendet werden. Kon- taktieren Sie Busch für weitere Informationen. Sie können dem Typenschild (NP) entnehmen, mit welchem Öl die Maschine befüllt wurde. Signalumwandlungswerte für Widerstandsthermometer Bestimmt für Teilenr.: 0651 563 753...
  • Seite 36: Eu-Konformitätserklärung

    14 EU-Konformitätserklärung Die vorliegende EU-Konformitätserklärung und die auf dem Typenschild angebrachte CE-Kennzeichnung gelten für die Maschi- ne im Rahmen des Lieferumfangs von Busch. Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Wird die Maschine in eine übergeordnete Maschinenanlage integriert, muss der Hersteller dieser Anlage (ggf. das die Anlage betreibende Unternehmen) die übergeordnete Maschine bzw.
  • Seite 37 Notizen...
  • Seite 38 Notizen...
  • Seite 39 Notizen...
  • Seite 40 Chile Israel Portugal United Arab Emirates info@busch.cl service_sales@busch.co.il busch@busch.pt sales@busch.ae China Italy Romania United Kingdom info@busch-china.com info@busch.it office@buschromania.ro sales@busch.co.uk Colombia Japan Russia info@buschvacuum.co info@busch.co.jp info@busch.ru info@buschusa.com Czech Republic Korea Singapore info@buschvacuum.cz busch@busch.co.kr sales@busch.com.sg www.buschvacuum.com 0870201062/-0007_de / © Ateliers Busch S.A.
