Maschinen-Oberteil Zurückschwenken - Dürkopp Adler 906 Betriebsanleitung

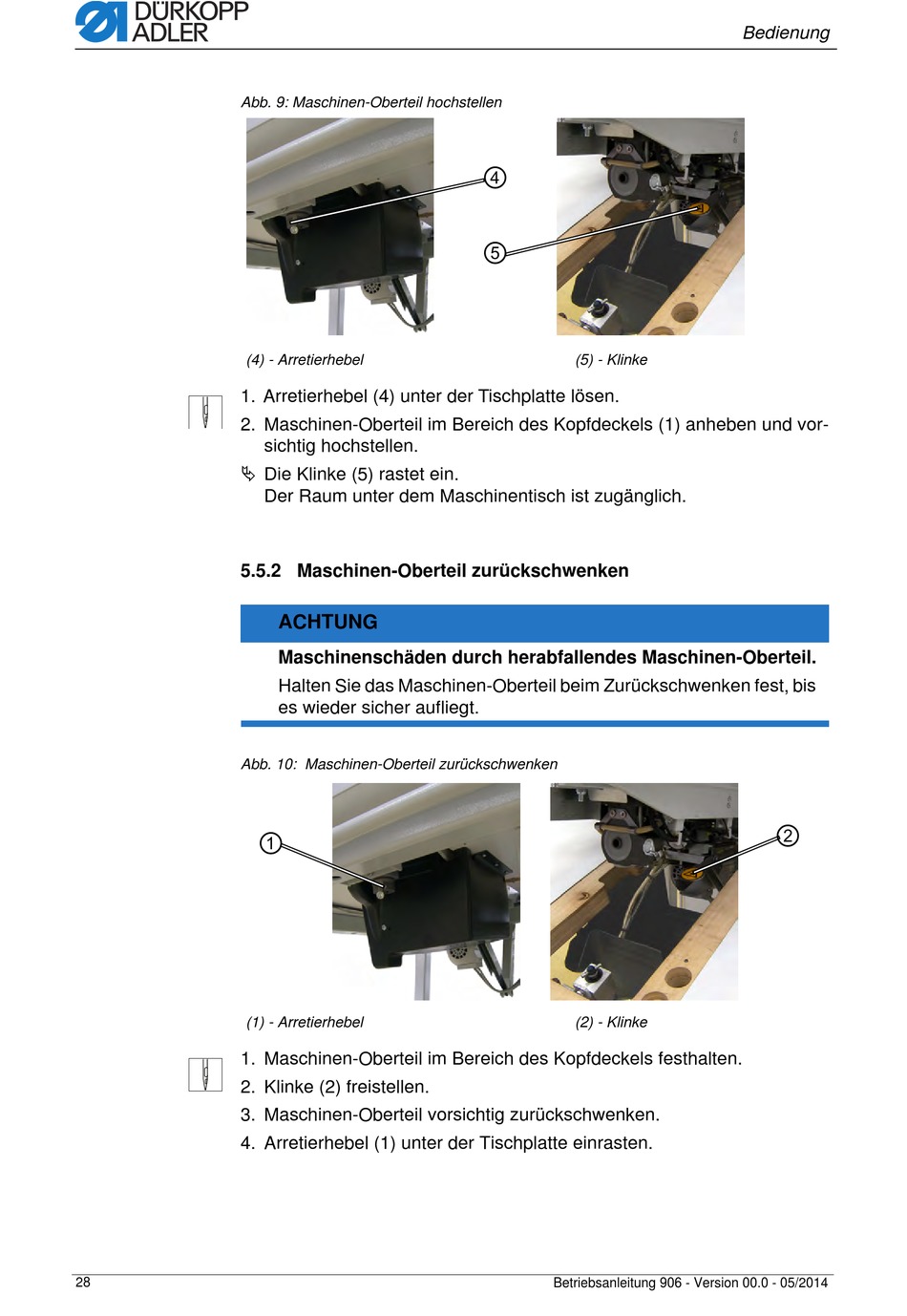

Abb. 9: Maschinen-Oberteil hochstellen
(4) - Arretierhebel
1. Arretierhebel (4) unter der Tischplatte lösen.
2. Maschinen-Oberteil im Bereich des Kopfdeckels (1) anheben und vor-
 Die Klinke (5) rastet ein.
5.5.2 Maschinen-Oberteil zurückschwenken
Abb. 10: Maschinen-Oberteil zurückschwenken
(1) - Arretierhebel
1. Maschinen-Oberteil im Bereich des Kopfdeckels festhalten.
2. Klinke (2) freistellen.
3. Maschinen-Oberteil vorsichtig zurückschwenken.
4. Arretierhebel (1) unter der Tischplatte einrasten.
28
sichtig hochstellen.
Der Raum unter dem Maschinentisch ist zugänglich.
ACHTUNG
Maschinenschäden durch herabfallendes Maschinen-Oberteil.
Halten Sie das Maschinen-Oberteil beim Zurückschwenken fest, bis
es wieder sicher aufliegt.
(5) - Klinke
(2) - Klinke
Betriebsanleitung 906 - Version 00.0 - 05/2014
Bedienung
