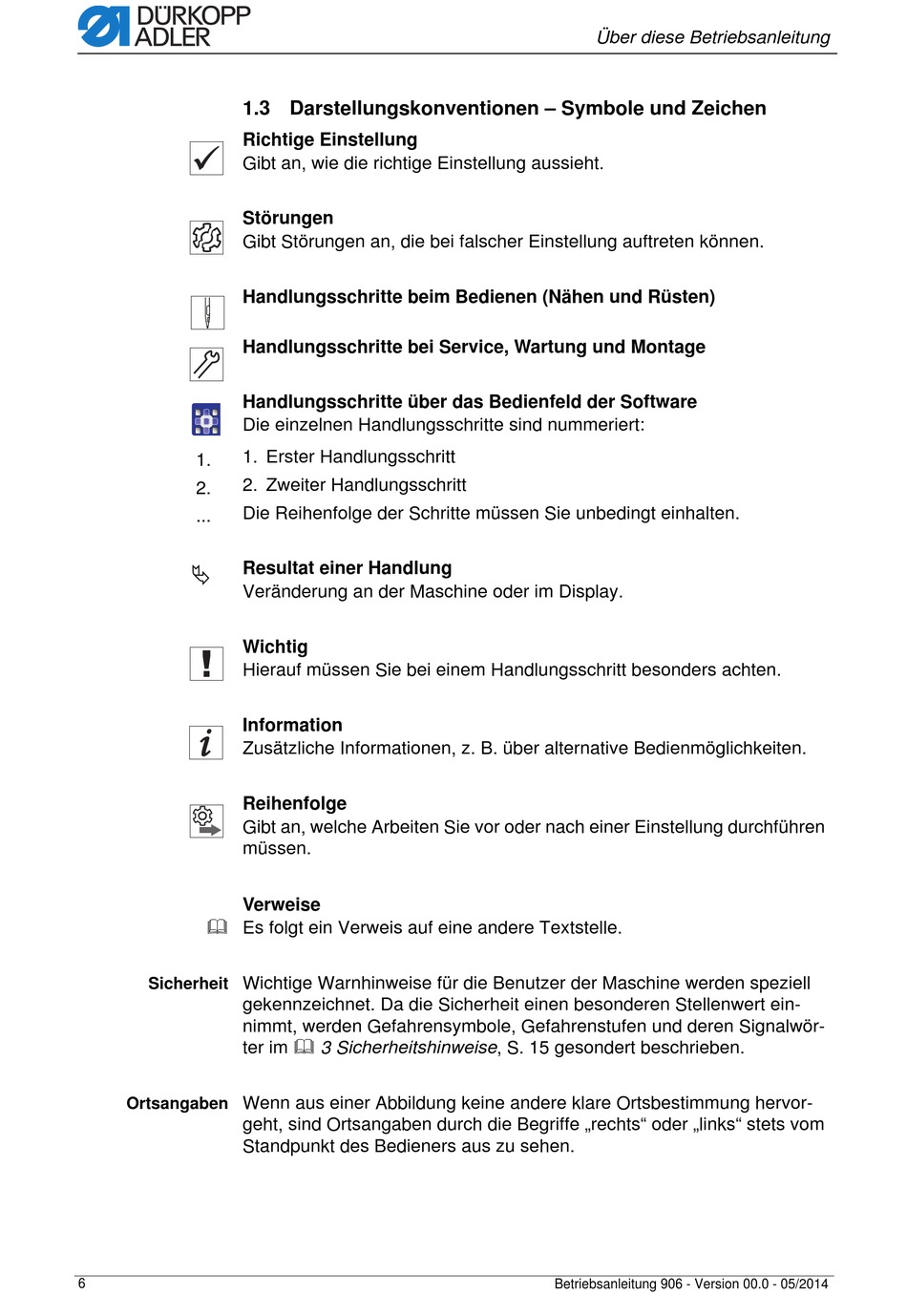

1.3 Darstellungskonventionen – Symbole und Zeichen
Richtige Einstellung
Gibt an, wie die richtige Einstellung aussieht.
Störungen
Gibt Störungen an, die bei falscher Einstellung auftreten können.
Handlungsschritte beim Bedienen (Nähen und Rüsten)
Handlungsschritte bei Service, Wartung und Montage
Handlungsschritte über das Bedienfeld der Software
Die einzelnen Handlungsschritte sind nummeriert:
1. Erster Handlungsschritt
1.
2. Zweiter Handlungsschritt
2.
Die Reihenfolge der Schritte müssen Sie unbedingt einhalten.
...
Resultat einer Handlung

Veränderung an der Maschine oder im Display.
Wichtig
Hierauf müssen Sie bei einem Handlungsschritt besonders achten.
Information
Zusätzliche Informationen, z. B. über alternative Bedienmöglichkeiten.
Reihenfolge
Gibt an, welche Arbeiten Sie vor oder nach einer Einstellung durchführen
müssen.
Verweise
 Es folgt ein Verweis auf eine andere Textstelle.
Wichtige Warnhinweise für die Benutzer der Maschine werden speziell
Sicherheit
gekennzeichnet. Da die Sicherheit einen besonderen Stellenwert ein-
nimmt, werden Gefahrensymbole, Gefahrenstufen und deren Signalwör-
ter im  3 Sicherheitshinweise, S. 15 gesondert beschrieben.
Wenn aus einer Abbildung keine andere klare Ortsbestimmung hervor-
Ortsangaben
geht, sind Ortsangaben durch die Begriffe „rechts" oder „links" stets vom
Standpunkt des Bedieners aus zu sehen.
