Bedienung

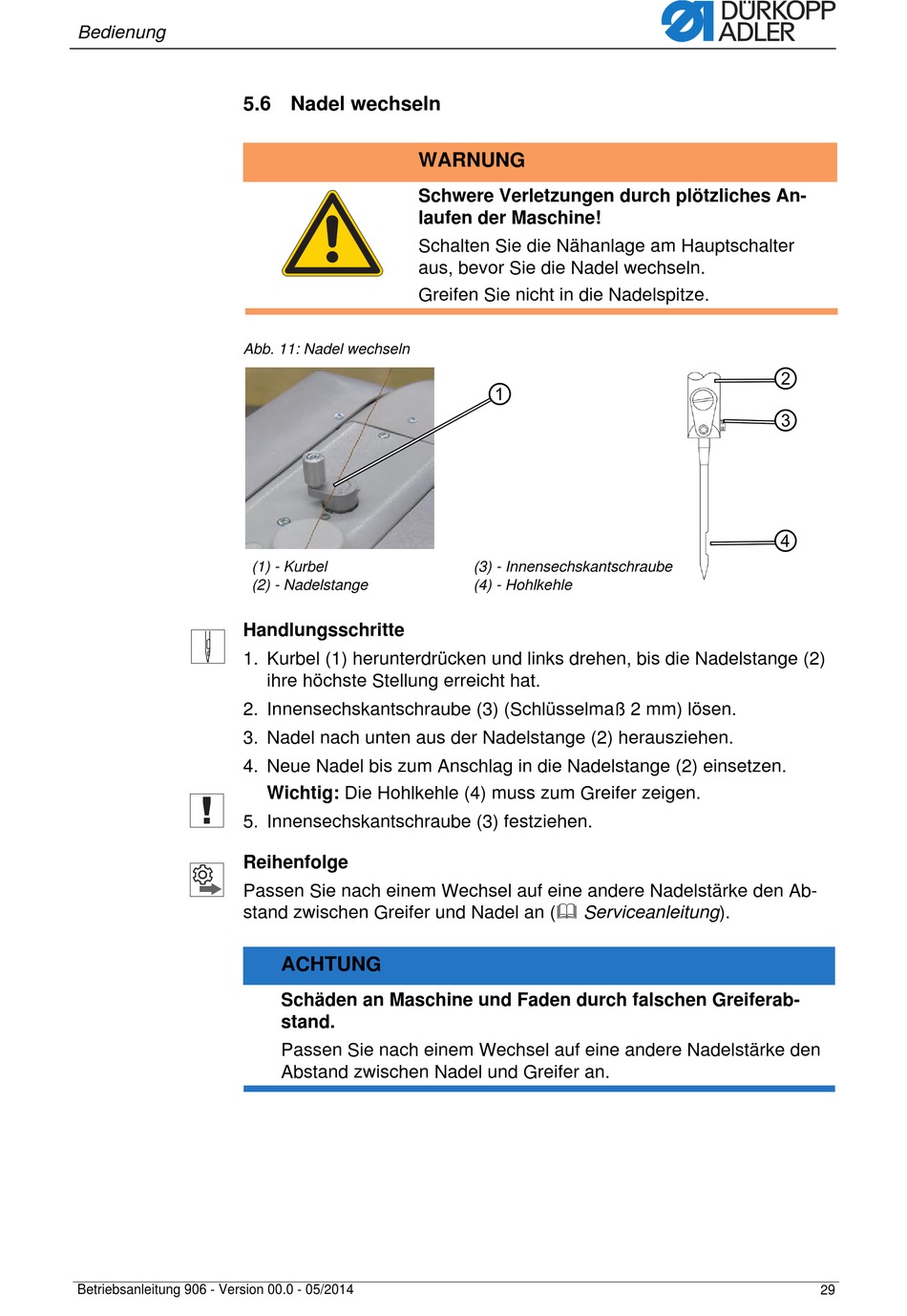

5.6 Nadel wechseln

Abb. 11: Nadel wechseln
Handlungsschritte
1. Kurbel (1) herunterdrücken und links drehen, bis die Nadelstange (2)
2. Innensechskantschraube (3) (Schlüsselmaß 2 mm) lösen.
3. Nadel nach unten aus der Nadelstange (2) herausziehen.
4. Neue Nadel bis zum Anschlag in die Nadelstange (2) einsetzen.
5. Innensechskantschraube (3) festziehen.
Reihenfolge
Passen Sie nach einem Wechsel auf eine andere Nadelstärke den Ab-
stand zwischen Greifer und Nadel an ( Serviceanleitung).
Betriebsanleitung 906 - Version 00.0 - 05/2014
WARNUNG
Schwere Verletzungen durch plötzliches An-
laufen der Maschine!
Schalten Sie die Nähanlage am Hauptschalter
aus, bevor Sie die Nadel wechseln.
Greifen Sie nicht in die Nadelspitze.
(1) - Kurbel
(2) - Nadelstange
ihre höchste Stellung erreicht hat.
Wichtig: Die Hohlkehle (4) muss zum Greifer zeigen.
ACHTUNG
Schäden an Maschine und Faden durch falschen Greiferab-
stand.
Passen Sie nach einem Wechsel auf eine andere Nadelstärke den
Abstand zwischen Nadel und Greifer an.
(3) - Innensechskantschraube
(4) - Hohlkehle
29
