Gerätebeschreibung
4
Überblick über die Komponenten der Maschine

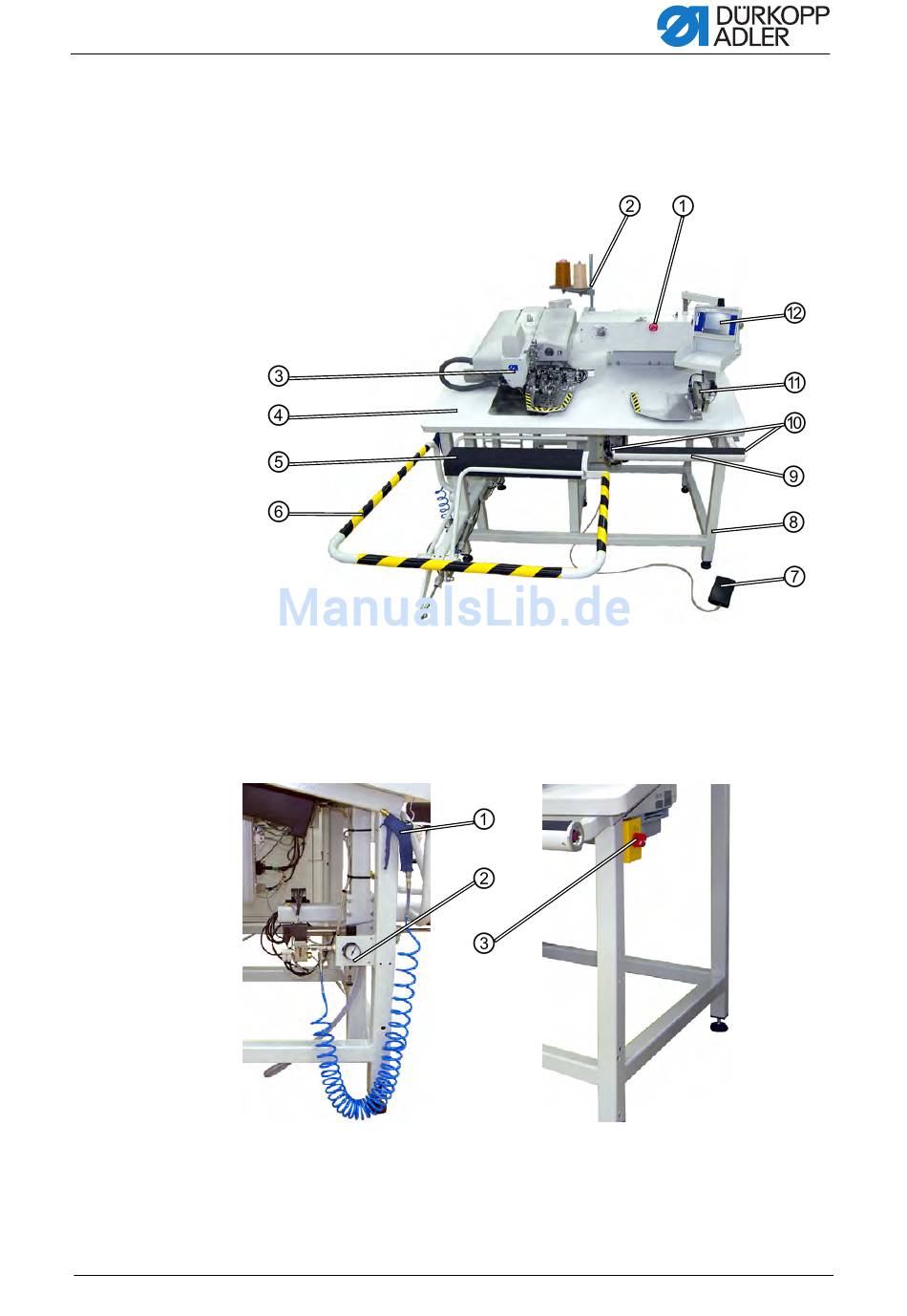

Abb. 1: Übersicht Maschine vorne
Abb. 2: Übersicht Gestell links und rechts
(2) - Druckluft-Wartungseinheit
Betriebsanleitung 906 - Version 00.0 - 05/2014
Gerätebeschreibung
(1) - Schnell-Stopp
(2) - Garnständer
(3) - Maschinen-Oberteil
(4) - Tischplatte
(5) - Ablage
(6) - Schutzbügel
(1) - Druckluftpistole
(7) - Fußpedal
(8) - Gestell
(9) - Nähgutablage
(10) - Zweihandbedienung
(11) - Automatische Nähgutzuführung
(12) - Bedienterminal Steuerung
(3) - Hauptschalter
