Bedienung
5.12.2 Außenrahmen und Innenschieber wechseln
Sie müssen erst den Außenrahmen und dann den Innenschieber ausbau-
en. Der Einbau erfolgt in umgekehrter Reihenfolge.
Außenrahmen und Innenschieber ausbauen

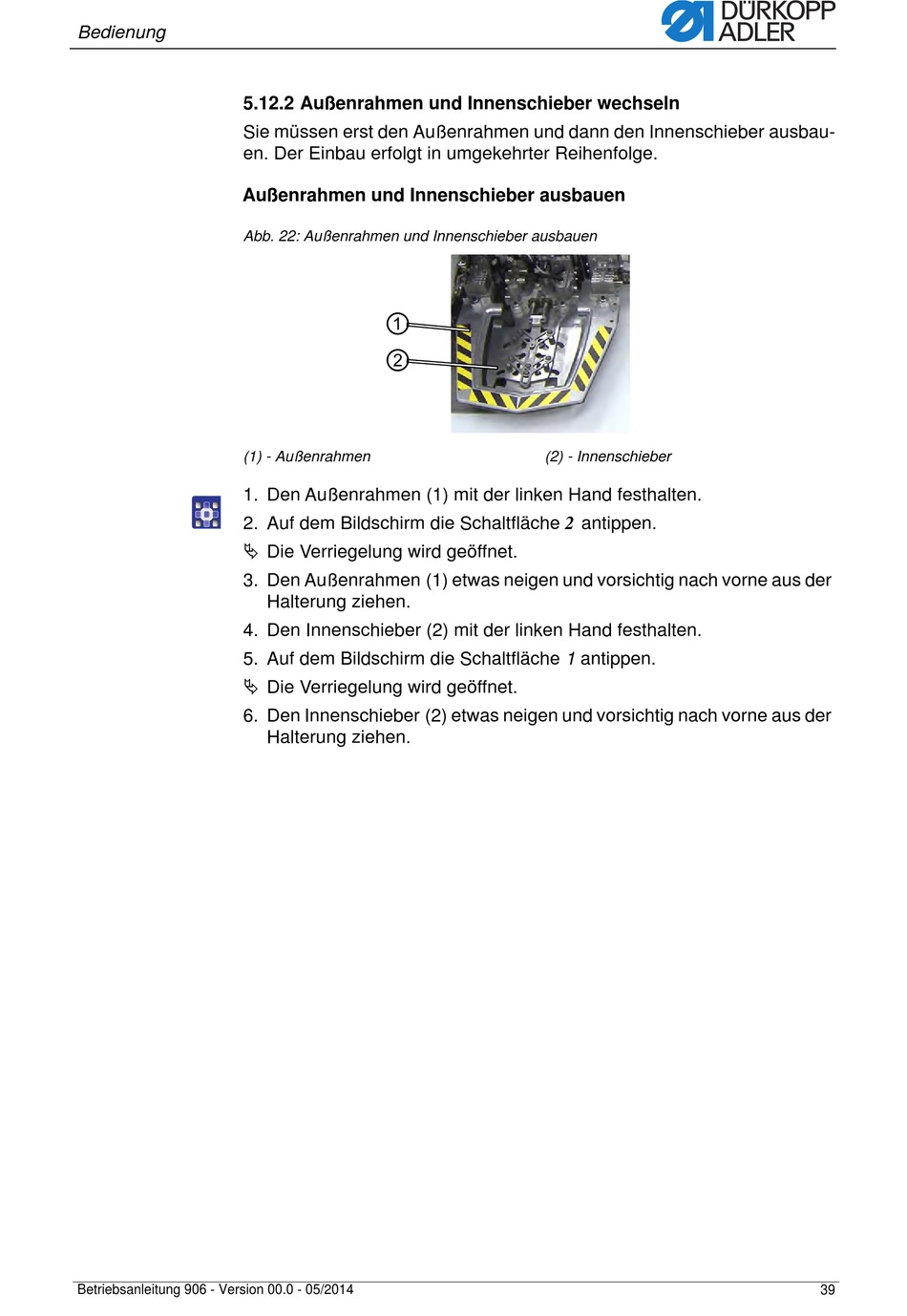

Abb. 22: Außenrahmen und Innenschieber ausbauen
(1) - Außenrahmen
1. Den Außenrahmen (1) mit der linken Hand festhalten.
2. Auf dem Bildschirm die Schaltfläche 2 antippen.
 Die Verriegelung wird geöffnet.
3. Den Außenrahmen (1) etwas neigen und vorsichtig nach vorne aus der
4. Den Innenschieber (2) mit der linken Hand festhalten.
5. Auf dem Bildschirm die Schaltfläche 1 antippen.
 Die Verriegelung wird geöffnet.
6. Den Innenschieber (2) etwas neigen und vorsichtig nach vorne aus der
Betriebsanleitung 906 - Version 00.0 - 05/2014
Halterung ziehen.
Halterung ziehen.
(2) - Innenschieber
39
