5.2 Anschlussleitungen/-rohre

5.2.1 Sauganschluss

Instruction Manual R5 RD 0200-0360 A_DE_de
• Stellen Sie sicher, dass die Überwachungsvorrichtungen so in die Systemsteuerung
integriert werden, dass eine Betriebssperre der Maschine ausgelöst wird, wenn Si-
cherheitsgrenzwerte überschritten werden, sieheElektrischer Anschluss von Über-
wachungsorganen [► 14]
• Entfernen Sie vor der Installation alle Schutzabdeckungen.
• Durch die Anschlussleitungen darf kein Zug oder Druck auf die Anschlüsse ausgeübt
werden. Verwenden Sie ggf. flexible Verbindungen.
• Der Leitungsquerschnitt der Anschlussleitungen muss über die gesamte Länge minde-
stens denselben Querschnitt wie die Anschlüsse der Maschine aufweisen.
Im Fall langer Anschlussleitungen ist es ratsam, größere Leitungsquerschnitte zu verwen-
den, um Effizienzeinbußen zu vermeiden. Wenden Sie sich an Ihre Kontaktperson von
Busch.
WARNUNG
Ungeschützter Sauganschluss.
Verletzungsgefahr!
• Führen Sie keinesfalls Hand oder Finger in den Sauganschluss ein.
ACHTUNG
Eindringen von Fremdkörpern oder Flüssigkeiten.
Gefahr der Beschädigung der Maschine!
Gehen Sie folgendermaßen vor, wenn das Einlassgas Staub oder andere Feststoffe ent-
hält:
• Installieren Sie einen geeigneten Filter (höchstens 5 Mikrometer) vor dem Einlass der
Maschine.

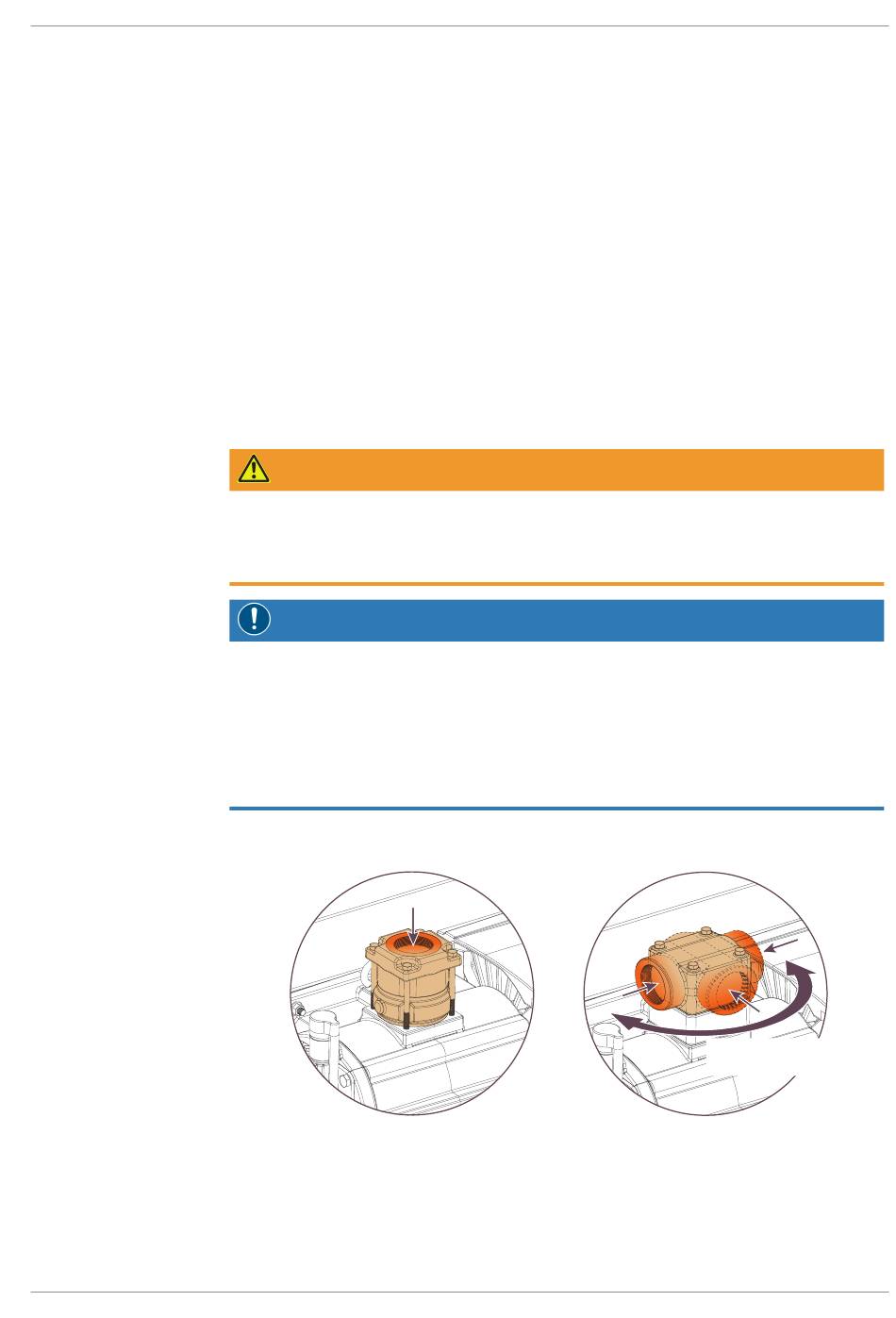

Sauganschluss mit vertikalem
Ansaugflansch
Anschlussgröße(n):
– G2
Wenn die Maschine als Teil eines Vakuumsystems eingesetzt wird:
• Busch empfiehlt den Einbau eines Absperrventils, damit kein Öl in das Vakuumsy-
stemsystem zurückfließen kann.
Sauganschluss mit horizontalem
Ansaugflansch (optional)
Um 180° einstellbar
(3 Positionen)
