5.4.1 Schaltplan für Drehstrommotor
Instruction Manual R5 RD 0200-0360 A_DE_de
• Bestimmen Sie die beabsichtigte Drehrichtung anhand des aufgeklebten bzw. einge-
prägten Pfeils.
• Schalten Sie den Motor für einen Sekundenbruchteil ein.
Gehen Sie folgendermaßen vor, wenn die Drehrichtung geändert werden muss:
• Vertauschen Sie zwei der Phasen des Motors.

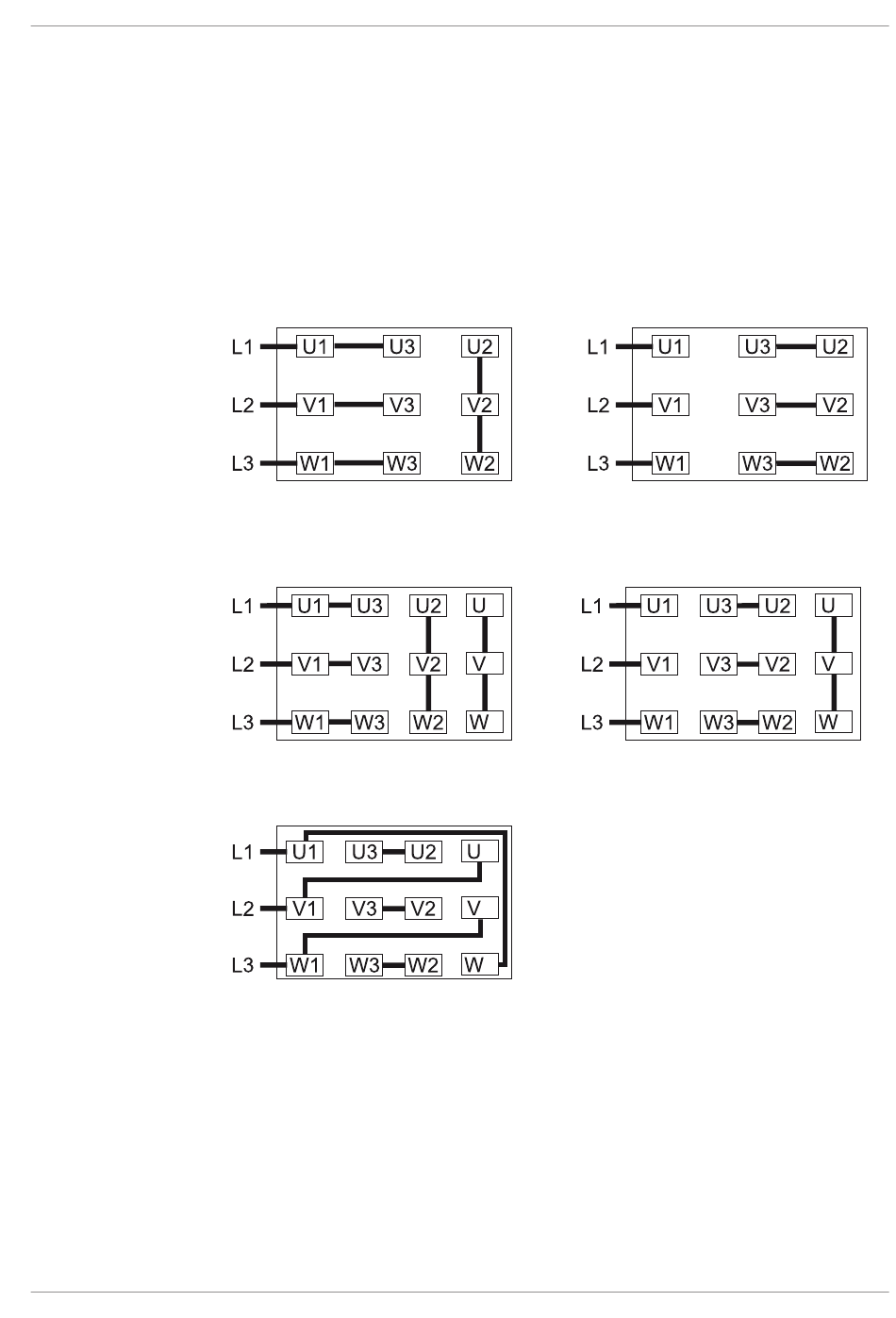

Doppelstern-Schaltung, Multispan-
nungs-Motor mit 9 Pins (Niederspan-
nung):
Doppelstern-Schaltung, Multispan-
nungs-Motor mit 12 Pins (Niederspan-
nung):
Dreieck-Schaltung, Multispannungs-Mo-
tor mit 12 Pins (Mittelspannung):
Stern-Schaltung, Multispannungs-Mo-
tor mit 9 Pins (Hochspannung):
Stern-Schaltung, Multispannungs-Motor
mit 12 Pins (Hochspannung):
4
4
4
4
4
4
Installation | 5
4
4
4
13 / 28
