INSTALLATION
3

3.5 Minimale Einlaufstrecken

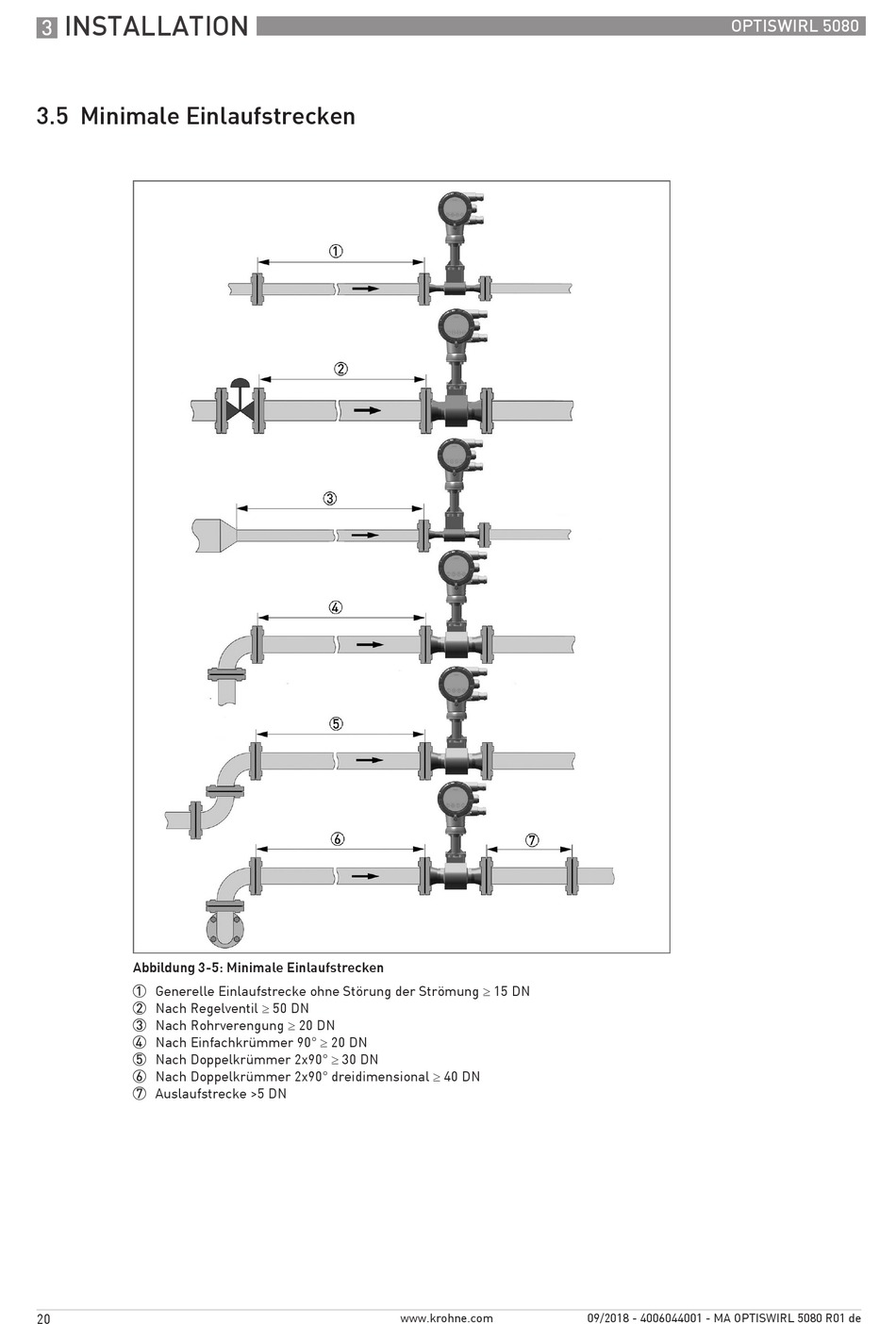

Abbildung 3-5: Minimale Einlaufstrecken
1 Generelle Einlaufstrecke ohne Störung der Strömung ≥ 15 DN
2 Nach Regelventil ≥ 50 DN
3 Nach Rohrverengung ≥ 20 DN
4 Nach Einfachkrümmer 90° ≥ 20 DN
5 Nach Doppelkrümmer 2x90° ≥ 30 DN
6 Nach Doppelkrümmer 2x90° dreidimensional ≥ 40 DN
7 Auslaufstrecke >5 DN
