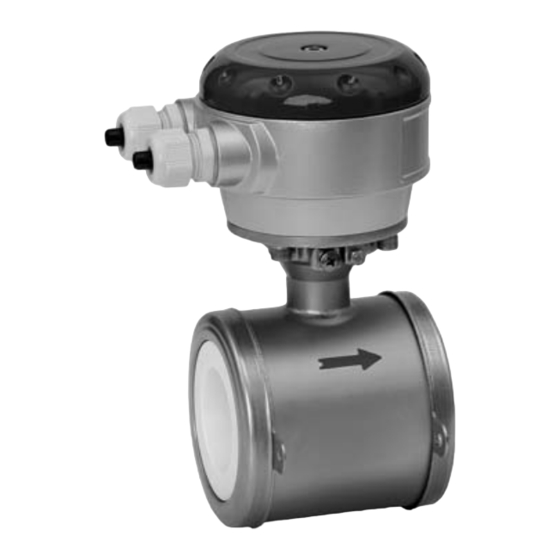

KROHNE OPTIFLUX 5000 Handbuch

Magnetisch-induktives durchflussmessgerät in sandwichausführung
Vorschau ausblenden Andere Handbücher für OPTIFLUX 5000:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
OPTIFLUX 5000
OPTIFLUX 5000
OPTIFLUX 5000
OPTIFLUX 5000
Magnetisch-induktives Durchflussmessgerät in
Sandwichausführung
Die Dokumentation ist nur komplett in Kombination mit der entsprechenden
Dokumentation des Messumformers.
© KROHNE 08/2018 - 4000807003 - HB OPTIFLUX 5000 SW R04 de
Handbuch
Handbuch
Handbuch
Handbuch
Inhaltsverzeichnis
loading

Verwandte Anleitungen für KROHNE OPTIFLUX 5000

Inhaltszusammenfassung für KROHNE OPTIFLUX 5000

  • Seite 1 OPTIFLUX 5000 OPTIFLUX 5000 OPTIFLUX 5000 OPTIFLUX 5000 Handbuch Handbuch Handbuch Handbuch Magnetisch-induktives Durchflussmessgerät in Sandwichausführung Die Dokumentation ist nur komplett in Kombination mit der entsprechenden Dokumentation des Messumformers. © KROHNE 08/2018 - 4000807003 - HB OPTIFLUX 5000 SW R04 de...
  • Seite 2 IMPRESSUM ::::::::::::::::::::::::::::::::::::::: Alle Rechte vorbehalten. Jegliche Vervielfältigung dieser Dokumentation, gleich nach welchem Verfahren, ist ohne vorherige schriftliche Genehmigung durch die KROHNE Messtechnik GmbH, auch auszugsweise untersagt. Änderungen ohne vorherige Ankündigungen bleiben vorbehalten. Copyright 2018 by KROHNE Messtechnik GmbH - Ludwig-Krohne-Str. 5 - 47058 Duisburg (Deutschland) www.krohne.com...

  • Seite 3: Inhaltsverzeichnis

    4 Elektrische Anschlüsse 4.1 Sicherheitshinweise ....................... 21 4.2 Erdung ..........................21 4.3 Virtuelle Referenz für IFC 300 (Ausführung C, W und F ) ..........22 4.4 Anschlussdiagramme..................... 22 5 Service 08/2018 - 4000807003 - HB OPTIFLUX 5000 SW R04 de www.krohne.com...
  • Seite 4 5.3.2 Formular (Kopiervorlage) zur Rücksendung eines Geräts ..........24 5.4 Entsorgung ........................24 6 Technische Daten 6.1 Messprinzip ........................25 6.2 Technische Daten ......................26 6.3 Messgenauigkeit......................31 6.4 Abmessungen und Gewichte..................33 7 Notizen www.krohne.com 08/2018 - 4000807003 - HB OPTIFLUX 5000 SW R04 de...

  • Seite 5: Sicherheitshinweise

    Zertifizierungen sind in der EU-Konformitätserklärung oder auf der Internetseite des Herstellers verfügbar. GEFAHR! Bei Geräten, die in explosionsgefährdeten Bereichen eingesetzt werden, gelten zusätzlich die sicherheitstechnischen Hinweise. Informationen hierzu finden Sie in der Ex-Dokumentation. 08/2018 - 4000807003 - HB OPTIFLUX 5000 SW R04 de www.krohne.com...

  • Seite 6: Sicherheitshinweise Des Herstellers

    Der Hersteller behält sich das Recht vor, den Inhalt der Dokumente, einschließlich dieses Haftungsausschlusses, in jeder Weise und zu jedem Zeitpunkt, gleich aus welchem Grund, unangekündigt zu ändern und ist in keiner Weise für mögliche Folgen derartiger Änderungen haftbar. www.krohne.com 08/2018 - 4000807003 - HB OPTIFLUX 5000 SW R04 de...

  • Seite 7: Produkthaftung Und Garantie

    Dieses Dokument hilft Ihnen, die Betriebsbedingungen so einzurichten, dass der sichere und effiziente Einsatz des Geräts gewährleistet ist. Außerdem sind im Dokument besonders zu berücksichtigende Punkte und Sicherheitsvorkehrungen beschrieben, die jeweils in Verbindung mit den nachfolgenden Symbolen erscheinen. 08/2018 - 4000807003 - HB OPTIFLUX 5000 SW R04 de www.krohne.com...

  • Seite 8: Sicherheitszeichen Und Verwendete Symbole

    1.4 Sicherheitshinweise für den Betreiber WARNUNG! Dieses Gerät darf nur durch entsprechend ausgebildetes und autorisiertes Personal installiert, in Betrieb genommen, bedient und gewartet werden. Darüber hinaus sind die nationalen Vorschriften für Arbeitssicherheit einzuhalten. www.krohne.com 08/2018 - 4000807003 - HB OPTIFLUX 5000 SW R04 de...

  • Seite 9: Gerätebeschreibung

    6 Signalleitung (nur für getrennte Ausführungen) 7 Erdungsringe (optional) INFORMATION! Montagematerial und Werkzeug sind nicht Bestandteil des Lieferumfangs. Verwenden Sie Montagematerial und Werkzeug entsprechend den gültigen Arbeitsschutz- und Sicherheitsvorschriften. 08/2018 - 4000807003 - HB OPTIFLUX 5000 SW R04 de www.krohne.com...

  • Seite 10: Gerätebeschreibung

    4 Kompakt-Ausführung mit Messumformer IFC 100 (0°) 5 Kompakt-Ausführung mit Messumformer IFC 100 (45°) 6 Kompakt-Ausführung mit Messumformer IFC 100 SS (10°) 7 Kompakt-Ausführung mit Messumformer IFC 050 (10°) www.krohne.com 08/2018 - 4000807003 - HB OPTIFLUX 5000 SW R04 de...

  • Seite 11: Typenschilder (Beispiele)

    Prüfen Sie, ob auf dem Typenschild die korrekte Spannungsversorgung angegeben ist. 1 Name und Adresse des Herstellers 2 Typenbezeichnung des Durchflussmessgerätsund CE-Zeichen mit Nummer(n) der benannten Stelle(n) 3 Kalibrierdaten 4 DGRL-Daten 08/2018 - 4000807003 - HB OPTIFLUX 5000 SW R04 de www.krohne.com...

  • Seite 12: Installation

    • Keine speziellen Vorgaben. Kompakt-Ausführung • Heben Sie das Messgerät nicht am Messumformergehäuse an. • Benutzen Sie keine Transportketten. • Verwenden Sie Tragriemen für den Transport des Geräts. Abbildung 3-1: Transport www.krohne.com 08/2018 - 4000807003 - HB OPTIFLUX 5000 SW R04 de...

  • Seite 13: Voraussetzungen Vor Der Installation

    Setzen Sie den Messumformer keinen starken Schwingungen aus. Die • Durchflussmessgeräte sind auf Schwingungspegel nach IEC 68-2-64 geprüft. 3.5.1 Vibration Abbildung 3-2: Schwingungen vermeiden 3.5.2 Magnetfeld Abbildung 3-3: Magnetfelder vermeiden 08/2018 - 4000807003 - HB OPTIFLUX 5000 SW R04 de www.krohne.com...

  • Seite 14: Einbaubedingungen

    Krümmern: ≥ 10 DN INFORMATION! 2-dimensional gebogene Krümmer treten nur in der vertikalen oder oder oder horizontalen Ebene auf, oder 3-dimensional gebogene Krümmer dagegen in der vertikalen und und horizontalen Ebene. www.krohne.com 08/2018 - 4000807003 - HB OPTIFLUX 5000 SW R04 de...

  • Seite 15: T-Stücke

    INSTALLATION OPTIFLUX 5000 3.6.3 T-Stücke Abbildung 3-6: Abstand hinter einem T-Stück 1 ≥ 10 DN 3.6.4 Krümmer VORSICHT! Vermeiden Sie ein Leerlaufen oder eine Teilbefüllung des Messwertaufnehmers. 08/2018 - 4000807003 - HB OPTIFLUX 5000 SW R04 de www.krohne.com...

  • Seite 16: Freier Auslauf

    Abbildung 3-7: Installation vor einem freien Auslauf 3.8 Flanschversatz VORSICHT! Max. zulässiger Versatz der Flanschdichtflächen: ≤ 0,5 mm / 0,02" Abbildung 3-8: Flanschversatz 3.9 Regelventil Abbildung 3-9: Installation vor einem Regelventil www.krohne.com 08/2018 - 4000807003 - HB OPTIFLUX 5000 SW R04 de...

  • Seite 17: Pumpe

    Abbildung 3-10: Installation hinter einer Pumpe 3.11 Entlüftungs- und Vakuumkräfte Abbildung 3-11: Entlüftung 1 ≥ 5 m / 17 ft 2 Entlüftungspunkt Abbildung 3-12: Vakuum 1 ≥ 5 m / 17 ft 08/2018 - 4000807003 - HB OPTIFLUX 5000 SW R04 de www.krohne.com...

  • Seite 18: Einbaulage

    INSTALLATION OPTIFLUX 5000 3.12 Einbaulage Abbildung 3-13: Einbaulage • Installieren Sie den Messwertaufnehmer in einer Linie mit der Rohrleitungsachse. • Die Flanschdichtflächen müssen zueinander parallel sein. www.krohne.com 08/2018 - 4000807003 - HB OPTIFLUX 5000 SW R04 de...

  • Seite 19: Montage

    [psig] 1/10...4" 150 lb 1/10...3" 300 lb VORSICHT! Drücke bei 20 C / 68 • ° ° • Bei höheren Temperaturen gelten die Druckstufen und Temperaturbereiche gemäß ASME B16.5 08/2018 - 4000807003 - HB OPTIFLUX 5000 SW R04 de www.krohne.com...
  • Seite 20 150 lb 1/2"UNC x 142 1 1/2" 150 lb 1/2"UNC x 174 2" 150 lb 5/8"UNC x 215 3" 150 lb 5/8"UNC x 268 4" 150 lb 5/8"UNC x 318 www.krohne.com 08/2018 - 4000807003 - HB OPTIFLUX 5000 SW R04 de...

  • Seite 21: Elektrische Anschlüsse

    Das Gerät muss vorschriftsmäßig geerdet sein, um das Bedienpersonal vor elektrischem Schlag zu schützen. Abbildung 4-1: Erdung 1 Metallrohrleitungen, nicht innenbeschichtet. Erdung ohne Erdungsringe! 2 Innenbeschichtete Metallrohrleitungen und nichtleitende Rohrleitungen. Erdung mit Erdungsringen! 08/2018 - 4000807003 - HB OPTIFLUX 5000 SW R04 de www.krohne.com...

  • Seite 22: Virtuelle Referenz Für Ifc 300 (Ausführung C, W Und F )

    • Elektrische Leitfähigkeit: ≥ 200 µS/cm • Signalleitung: max. 50 m / 164 ft, Typ DS 4.4 Anschlussdiagramme INFORMATION! Die Anschlussdiagramme sind in der Dokumentation des betreffenden Messumformers enthalten. www.krohne.com 08/2018 - 4000807003 - HB OPTIFLUX 5000 SW R04 de...

  • Seite 23: Service

    Hohlräume frei von gefährlichen Substanzen sind. dem Gerät eine Bescheinigung beigefügt werden, mit der bestätigt wird, dass der Umgang • mit dem Gerät sicher ist und in der das verwendete Produkt benannt wird. 08/2018 - 4000807003 - HB OPTIFLUX 5000 SW R04 de www.krohne.com...

  • Seite 24: Formular (Kopiervorlage) Zur Rücksendung Eines Geräts

    Der Anwender muss Elektro- und Elektronikaltgeräte bei einer geeigneten Sammelstelle für das Recycling von elektrischen und elektronischen Altgeräten abgeben oder die Geräte an unsere Niederlassung vor Ort oder an einen bevollmächtigten Vertreter zurücksenden. www.krohne.com 08/2018 - 4000807003 - HB OPTIFLUX 5000 SW R04 de...

  • Seite 25: Technische Daten

    Signalspannung, filtert diese und wandelt sie anschließend in Signale zur Durchflusszählung, Aufzeichnung und Ausgangsverarbeitung um. Abbildung 6-1: Messprinzip 1 Feldspulen 2 Magnetfeld 3 Elektroden 4 Induzierte Spannung (proportional zur Durchflussgeschwindigkeit) 08/2018 - 4000807003 - HB OPTIFLUX 5000 SW R04 de www.krohne.com...

  • Seite 26: Technische Daten

    Für detaillierte Informationen siehe auf Seite 31. Wiederholbarkeit ±0,1% des MW, minimal 1 mm/s Kalibrierung Standard: 2-Punkt-Kalibrierung durch direkten Volumenvergleich. Standard: Standard: Standard: Optional: Optional: Sonderkalibrierung auf Anfrage. Optional: Optional: www.krohne.com 08/2018 - 4000807003 - HB OPTIFLUX 5000 SW R04 de...
  • Seite 27 Demineralisiertes, kaltes Wasser: DN2,5...100 / 1/10...4": ≥ 20 μS/cm ≤ 5% Zulässiger Gasanteil (Volumen) IFC 050: ≤ 10% Zulässiger Feststoffgehalt (Volumen) IFC 100: ≤ 10% IFC 300: ≤ 70% 08/2018 - 4000807003 - HB OPTIFLUX 5000 SW R04 de www.krohne.com...
  • Seite 28 DN2,5...15 / 1/10...1/2"; O-Ringe: FKM, EPDM, FFKM DN25...100 / 1...4"; Flachdichtungen: gefülltes PTFE, Graphit, PTFE / PF-29 Andere Werkstoffe auf Anfrage. Messelektroden DN2,5...25 / 1/10...1": Cermet DN40...100 / 1 1/2...4": Platin www.krohne.com 08/2018 - 4000807003 - HB OPTIFLUX 5000 SW R04 de...
  • Seite 29 Max. Länge: 600 m / 1950 ft (abhängig von der elektrischen Leitfähigkeit und der Ausführung des Messwertaufnehmers). Ausführliche Informationen über die E/A-Optionen einschließlich Datenströme und Protokolle finden Sie im technischen Datenblatt des entsprechenden Messumformers. 08/2018 - 4000807003 - HB OPTIFLUX 5000 SW R04 de www.krohne.com...

  • Seite 30: Zulassungen Und Zertifizierungen

    Hygiene FDA-konforme Werkstoffe Stoßprüfung IEC 68-2-27 30 g für 18 ms Schwingungsprüfung IEC 68-2-64 f = 20 - 2000 Hz, Effektivwert (RMS) = 4,5 g, t = 30 min www.krohne.com 08/2018 - 4000807003 - HB OPTIFLUX 5000 SW R04 de...

  • Seite 31: Messgenauigkeit

    • Betriebsdruck: 0,1...5 barg / 1,5...72,5 psig • Einlaufstrecke: ≥ 5 DN • Auslaufstrecke: ≥ 2 DN Abbildung 6-2: X X X X [m/s]: Durchflussgeschwindigkeit Y Y Y Y [%]: Abweichung vom tatsächlichen Messwert (MW) 08/2018 - 4000807003 - HB OPTIFLUX 5000 SW R04 de www.krohne.com...
  • Seite 32 Optional für IFC 050 und IFC 100: erweiterte Kalibrierung an 2 Punkten für eine optimierte Genauigkeit. Ausführliche Informationen zur optimierten Genauigkeit finden Sie in der entsprechenden Dokumentation des Messumformers. www.krohne.com 08/2018 - 4000807003 - HB OPTIFLUX 5000 SW R04 de...

  • Seite 33: Abmessungen Und Gewichte

    IFC 100 (45 mit IFC 100 (45 mit IFC 100 (45°) ) ) ) b = 161 mm / 6,3" c = 184 mm / 2,7¨ Gesamthöhe = H + a 08/2018 - 4000807003 - HB OPTIFLUX 5000 SW R04 de www.krohne.com...
  • Seite 34 IFC 050 (10 b = 157 mm / 6,18" c = 260 mm / 10,24" Gesamthöhe = H + a 1 Der Wert kann je nach verwendeten Kabelverschraubungen variieren. www.krohne.com 08/2018 - 4000807003 - HB OPTIFLUX 5000 SW R04 de...
  • Seite 35 Messwertaufnehmer. Beachten Sie, dass die Abmessungen bei anderen als den angeführten Druckstufen variieren • können. Ausführliche Informationen finden Sie in der Dokumentation des Messumformers. • 08/2018 - 4000807003 - HB OPTIFLUX 5000 SW R04 de www.krohne.com...
  • Seite 36 6,22 3,15 3,98 5,24 19,40 1 Gesamte Einbaulänge des Durchflussmessgeräts mit eingebauten Ringen: Maß L + 2 x Dichtungsstärke. 2 Gesamte Einbaulänge des Durchflussmessgeräts ohne Ringe: nur Maß L. www.krohne.com 08/2018 - 4000807003 - HB OPTIFLUX 5000 SW R04 de...

  • Seite 37: Notizen

    NOTIZEN OPTIFLUX 5000 08/2018 - 4000807003 - HB OPTIFLUX 5000 SW R04 de www.krohne.com...
  • Seite 38 NOTIZEN OPTIFLUX 5000 www.krohne.com 08/2018 - 4000807003 - HB OPTIFLUX 5000 SW R04 de...
  • Seite 39 NOTIZEN OPTIFLUX 5000 08/2018 - 4000807003 - HB OPTIFLUX 5000 SW R04 de www.krohne.com...
  • Seite 40 • Temperatur • Druck • Prozessanalyse • Services Hauptsitz KROHNE Messtechnik GmbH Ludwig-Krohne-Str. 5 47058 Duisburg (Deutschland) Tel.: +49 203 301 0 Fax: +49 203 301 10389 sales.de@krohne.com Die aktuelle Liste aller KROHNE Kontakte und Adressen finden Sie unter: www.krohne.com...
