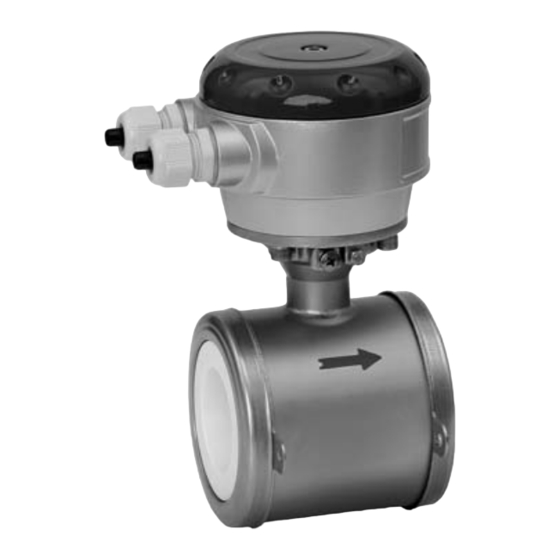

  • Seite 1 OPTIFLUX 5000 OPTIFLUX 5000 Quick Start Quick Start Quick Start Quick Start Magnetisch-induktives Durchflussmessgerät in Sandwichausführung Die Dokumentation ist nur komplett in Kombination mit der entsprechenden Dokumentation des Messumformers. © KROHNE 06/2021 - 4004944002 - QS OPTIFLUX 5000 SW R06 de...
  • Seite 2: Inhaltsverzeichnis

    3.2 Erdung ..........................16 3.3 Virtuelle Referenz für IFC 300 (Ausführung C, W und F)..........17 3.4 Anschlussdiagramme..................... 17 4 Technische Daten 4.1 Abmessungen und Gewichte..................18 5 Notizen www.krohne.com 06/2021 - 4004944002 - QS OPTIFLUX 5000 SW R06 de...
  • Seite 3: Sicherheitshinweise

    Wenn Sie das Gerät an den Hersteller oder Lieferanten zurücksenden müssen, füllen Sie das • im Handbuch enthaltene Formular aus und legen es dem Gerät bei. Ohne dieses vollständig ausgefüllte Formblatt ist eine Reparatur oder Prüfung beim Hersteller leider nicht möglich. 06/2021 - 4004944002 - QS OPTIFLUX 5000 SW R06 de www.krohne.com...
  • Seite 4: Installation

    5 Signalleitung (nur für getrennte Ausführungen) 6 Erdungsringe (optional) INFORMATION! Montagematerial und Werkzeug sind nicht Bestandteil des Lieferumfangs. Verwenden Sie Montagematerial und Werkzeug entsprechend den gültigen Arbeitsschutz- und Sicherheitsvorschriften. www.krohne.com 06/2021 - 4004944002 - QS OPTIFLUX 5000 SW R06 de...
  • Seite 5: Gerätebeschreibung

    4 Kompakt-Ausführung mit Messumformer IFC 100 (0°) 5 Kompakt-Ausführung mit Messumformer IFC 100 (45°) 6 Kompakt-Ausführung mit Messumformer in Edelstahl IFC 100 (10°) 7 Kompakt-Ausführung mit Messumformer IFC 050 (10°) 06/2021 - 4004944002 - QS OPTIFLUX 5000 SW R06 de www.krohne.com...
  • Seite 6: Typenschilder (Beispiele)

    Abbildung 2-3: Beispiel eines Typenschilds für den Messwertaufnehmer 1 Name und Adresse des Herstellers 2 Typenbezeichnung des Durchflussmessgeräts, Seriennummer, Herstellungsdatum 3 Kalibrierdaten 4 DGRL-Daten 5 Logo zur Entsorgung und CE-Zeichen mit Nummer(n) der Benannten Stelle(n) www.krohne.com 06/2021 - 4004944002 - QS OPTIFLUX 5000 SW R06 de...
  • Seite 7: Lagerung

    Stellen Sie sicher, dass Ihnen alle erforderlichen Werkzeuge zur Verfügung stehen: • Innensechskantschlüssel (4 mm) • Kleiner Schraubendreher • Schlüssel für Kabelverschraubungen • Schlüssel für Wandhalterung (nur getrennte Ausführung) • Drehmomentschlüssel zur Installation des Durchflussmessgeräts in der Rohrleitung 06/2021 - 4004944002 - QS OPTIFLUX 5000 SW R06 de www.krohne.com...
  • Seite 8: Allgemeine Anforderungen

    Durchflussmessgeräte sind auf Schwingungspegel nach IEC 60068-2-64 geprüft. Magnetfelder vermeiden! Halten Sie mindestens einen Abstand von 5 DN zwischen den • magnetisch-induktiven Messwertaufnehmern. 2.7.1 Vibrationen Abbildung 2-5: Schwingungen vermeiden 2.7.2 Magnetfeld Abbildung 2-6: Magnetfelder vermeiden www.krohne.com 06/2021 - 4004944002 - QS OPTIFLUX 5000 SW R06 de...
  • Seite 9: Einbaubedingungen

    INFORMATION! 2-dimensional gebogene Krümmer treten nur in der vertikalen oder oder oder oder horizontalen Ebene (X/Y) auf, 3-dimensional gebogene Krümmer dagegen in der vertikalen und und horizontalen Ebene (X/Y/Z). 06/2021 - 4004944002 - QS OPTIFLUX 5000 SW R06 de www.krohne.com...
  • Seite 10: T-Stücke

    1 ≥ 10 DN 2.8.4 Krümmer Abbildung 2-10: Installation in gebogenen Rohrleitungen (90°) Abbildung 2-11: Installation in gebogenen Rohrleitungen (45°) VORSICHT! Vermeiden Sie ein Leerlaufen oder eine Teilbefüllung des Messwertaufnehmers www.krohne.com 06/2021 - 4004944002 - QS OPTIFLUX 5000 SW R06 de...
  • Seite 11: Freier Auslauf

    Abbildung 2-12: Installation vor einem freien Auslauf 2.8.6 Flanschversatz VORSICHT! Max. zulässiger Versatz der Flanschdichtflächen: ≤ 0,5 mm / 0,02" Abbildung 2-13: Flanschversatz 2.8.7 Pumpe Abbildung 2-14: Installation hinter einer Pumpe 06/2021 - 4004944002 - QS OPTIFLUX 5000 SW R06 de www.krohne.com...
  • Seite 12: Regelventil

    Abbildung 2-15: Installation vor einem Regelventil 2.8.9 Entlüftungs- und Vakuumkräfte Abbildung 2-16: Entlüftung 1 ≥ 5 m / 17 ft 2 Entlüftungspunkt Abbildung 2-17: Vakuum 1 ≥ 5 m / 17 ft www.krohne.com 06/2021 - 4004944002 - QS OPTIFLUX 5000 SW R06 de...
  • Seite 13: Einbaulage

    INSTALLATION OPTIFLUX 5000 2.8.10 Einbaulage Abbildung 2-18: Einbaulage 06/2021 - 4004944002 - QS OPTIFLUX 5000 SW R06 de www.krohne.com...
  • Seite 14: Montage

    [psig] 1/10...4" 150 lb 1/10...3" 300 lb VORSICHT! Drücke bei 20 C / 68 • ° ° • Bei höheren Temperaturen gelten die Druckstufen und Temperaturbereiche gemäß ASME B16.5 www.krohne.com 06/2021 - 4004944002 - QS OPTIFLUX 5000 SW R06 de...
  • Seite 15 150 lb 1/2"UNC x 142 1 1/2" 150 lb 1/2"UNC x 174 2" 150 lb 5/8"UNC x 215 3" 150 lb 5/8"UNC x 268 4" 150 lb 5/8"UNC x 318 06/2021 - 4004944002 - QS OPTIFLUX 5000 SW R06 de www.krohne.com...
  • Seite 16: Elektrische Anschlüsse

    2 Innenbeschichtete Metallrohrleitungen und nichtleitende Rohrleitungen. Erdung mit Erdungsringen! INFORMATION! Für die Nennweiten DN10 / 3/8" und DN15 / ", sind die Erdungsringe bautechnisch in den ½ Messwertaufnehmer integriert. www.krohne.com 06/2021 - 4004944002 - QS OPTIFLUX 5000 SW R06 de...
  • Seite 17: Virtuelle Referenz Für Ifc 300 (Ausführung C, W Und F)

    • Elektrische Leitfähigkeit: ≥ 200 µS/cm • Signalleitung: max. 50 m / 164 ft, Typ DS 3.4 Anschlussdiagramme INFORMATION! Die Anschlussdiagramme sind in der Dokumentation des betreffenden Messumformers enthalten. 06/2021 - 4004944002 - QS OPTIFLUX 5000 SW R06 de www.krohne.com...
  • Seite 18: Technische Daten

    IFC 100 (45 mit IFC 100 (45 mit IFC 100 (45°) ) ) ) b = 161 mm / 6,3" c = 184 mm / 2,7" Gesamthöhe = H + a www.krohne.com 06/2021 - 4004944002 - QS OPTIFLUX 5000 SW R06 de...
  • Seite 19 IFC 050 (10 mit IFC 050 (10 b = 157 mm / 6,18" c = 260 mm / 10,24" 1 Der Wert kann je nach verwendeten Kabelverschraubungen variieren. 06/2021 - 4004944002 - QS OPTIFLUX 5000 SW R06 de www.krohne.com...
  • Seite 20 Messwertaufnehmer. Beachten Sie, dass die Abmessungen bei anderen als den angeführten Druckstufen variieren • können. Ausführliche Informationen über die Abmessungen des Messumformers finden Sie in der • entsprechenden Dokumentation. www.krohne.com 06/2021 - 4004944002 - QS OPTIFLUX 5000 SW R06 de...
  • Seite 21 6,22 3,15 3,98 5,24 19,40 1 Gesamte Einbaulänge des Durchflussmessgeräts mit eingebauten Ringen: Maß L + 2 x Dichtungsstärke. 2 Gesamte Einbaulänge des Durchflussmessgeräts ohne Ringe: nur Maß L. 06/2021 - 4004944002 - QS OPTIFLUX 5000 SW R06 de www.krohne.com...
  • Seite 22: Notizen

    NOTIZEN OPTIFLUX 5000 www.krohne.com 06/2021 - 4004944002 - QS OPTIFLUX 5000 SW R06 de...
  • Seite 23 NOTIZEN OPTIFLUX 5000 06/2021 - 4004944002 - QS OPTIFLUX 5000 SW R06 de www.krohne.com...
  • Seite 24 Services für Engineering, Inbetriebnahme, Kalibrierung, Wartung und Training Hauptsitz KROHNE Messtechnik GmbH Ludwig-Krohne-Str. 5 47058 Duisburg (Deutschland) Tel.: +49 203 301 0 Fax: +49 203 301 10389 sales.de@krohne.com Die aktuelle Liste aller KROHNE Kontakte und Adressen finden Sie unter: www.krohne.com...
