1 PRODUKT FUNKTION
1.4

Fehlercodes

Im Fall eines Fehlers am Gerät, der Installation, der Fahrzeugbatterie, dem Akku
oder den Solarzellen blinken die externe LED-Anzeige und ALLE LEDs am Gerät
zur Anzeige des Fehlertyps. Die Blinksequenzen sind in der folgenden Tabelle
beschrieben.
LED-Zustand
1 x Blinken (3,5 Sekunden Pause)
2 x Blinken (3,5 Sekunden Pause)
3 x Blinken (3,5 Sekunden Pause)
4 x Blinken (3,5 Sekunden Pause)
5 x Blinken (3,5 Sekunden Pause)
6 x Blinken (3,5 Sekunden Pause)
7 x Blinken (3,5 Sekunden Pause)
HINWEIS: Das Gerät arbeitet am besten bei Temperaturen unter 55 °C mit guter
Belüftung. Bei höheren Temperaturen reduziert das Gerät den Ausgangsstrom.
HINWEIS: Es sind geeignete Kabelanschlüsse mit einer kontinuierlichen
Strombelastbarkeit von mindestens 25 A erforderlich. Andernfalls können Schäden
an Gerät oder Fahrzeug entstehen.
2

MONTAGE

Montieren Sie das Gerät auf einer fl achen Oberfl äche
in der Nähe des Zusatzakkus abseits von Wärm-
equellen. Das LFP1225(LV)/LFP1240(LV) hat 6 Kabel
und ist gemäß der Beschreibung auf den folgenden
Seiten zu installieren.

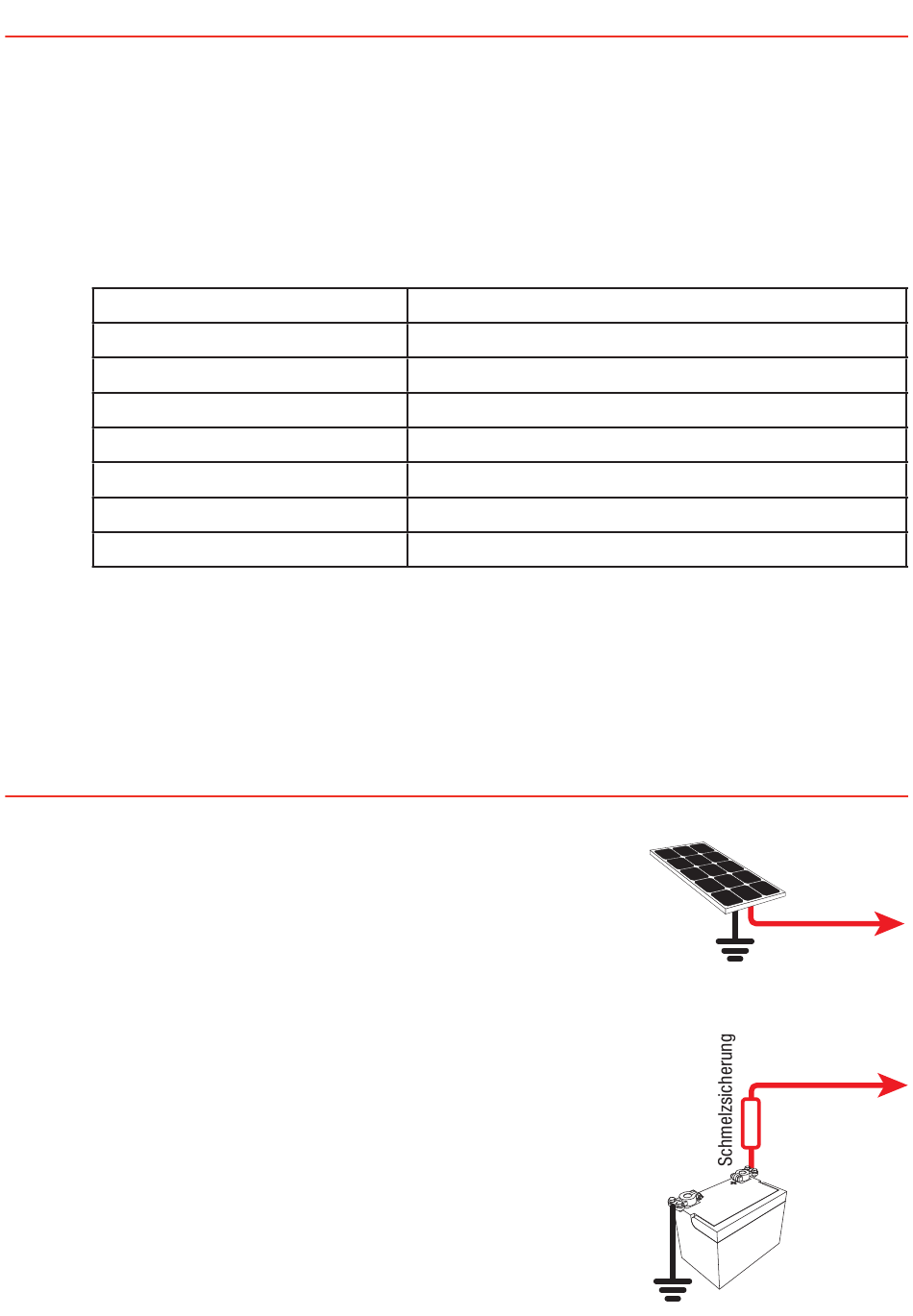

2.1

ROTES Kabel - Eingangsquelle positiv

Das ROTE Kabel sollte an den positiven Eingang von
der Quelle, d. h. entweder von der Starterbatterie des
Fahrzeugs oder von seinem Solarmodul, angeschlossen
werden. Es sollten geeignete Sicherungen gemäß den
Spezifi kationen, s. Tabelle Seite 2, verwendet werden.
Beschreibung
Interner Hardwarefehler
Reserviert
Übertemperaturfehler Gerät
Überspannungsfehler Empfängerakku
Unterspannungsfehler Eingang (Batterie)
Überspannungsfehler Eingang (Batterie oder Solarzellen)
Verpolung
5
Rotes
12V Kabel
Solar
Modul
ODER
Rotes
Kabel
Starterbatterie
