2 Installation und Montage
2.4
Montagesituation
Montagekonsolen
Vor Beginn der Montage ist zu prüfen,
» ob die gelieferten Montagekonsolen in Art und Anzahl mit der Bestellung
übereinstimmen
» ob der Markise, entsprechend Ihrer Bestellung, Montagekonsolen oder Dis-
tanzhalter beigefügt sind.
1. Standard-Montagekonsole oder Standard-
Distanzhalter:
Lösen Sie mit einem Innensechskantschlüssel Größe
4 die Madenschrauben (1) soweit, dass Sie später
die Klemmzylinder (2) in die Montagekonsolen (3)
einschieben können.
Die Klemmzylinder (2) befinden sich bereits in den Führungsschienen.
2. Variabler Abstandshalter, neigungsverstellbar
Die Oberteile der Montagekonsolen (4) befinden sich bereits in den Führungs-
schienen.

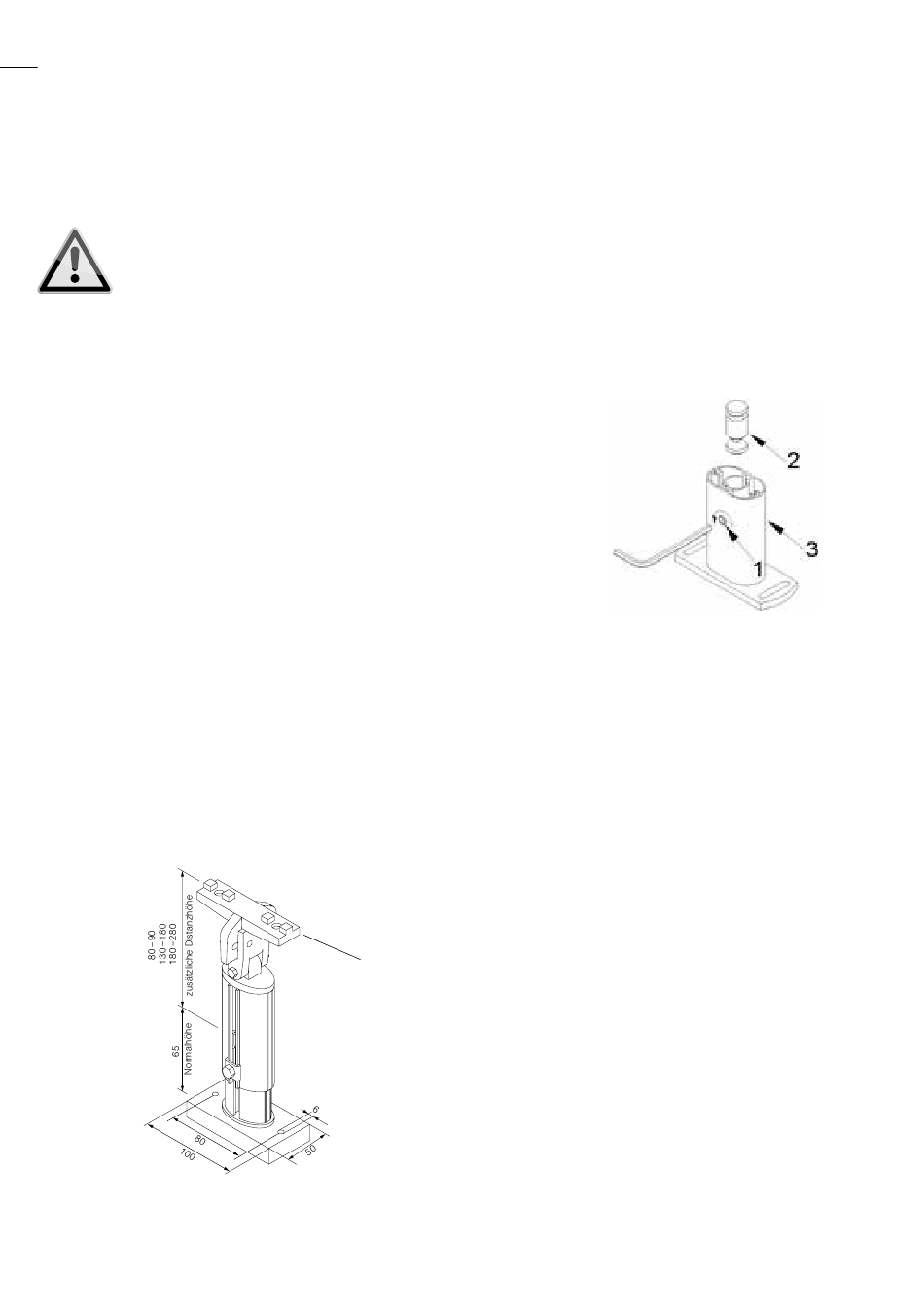

Abb. 3: Standart-Distanzhalter
4
Abb. 2: Standart-Distanzhalter
