16
2 Installation und Montage

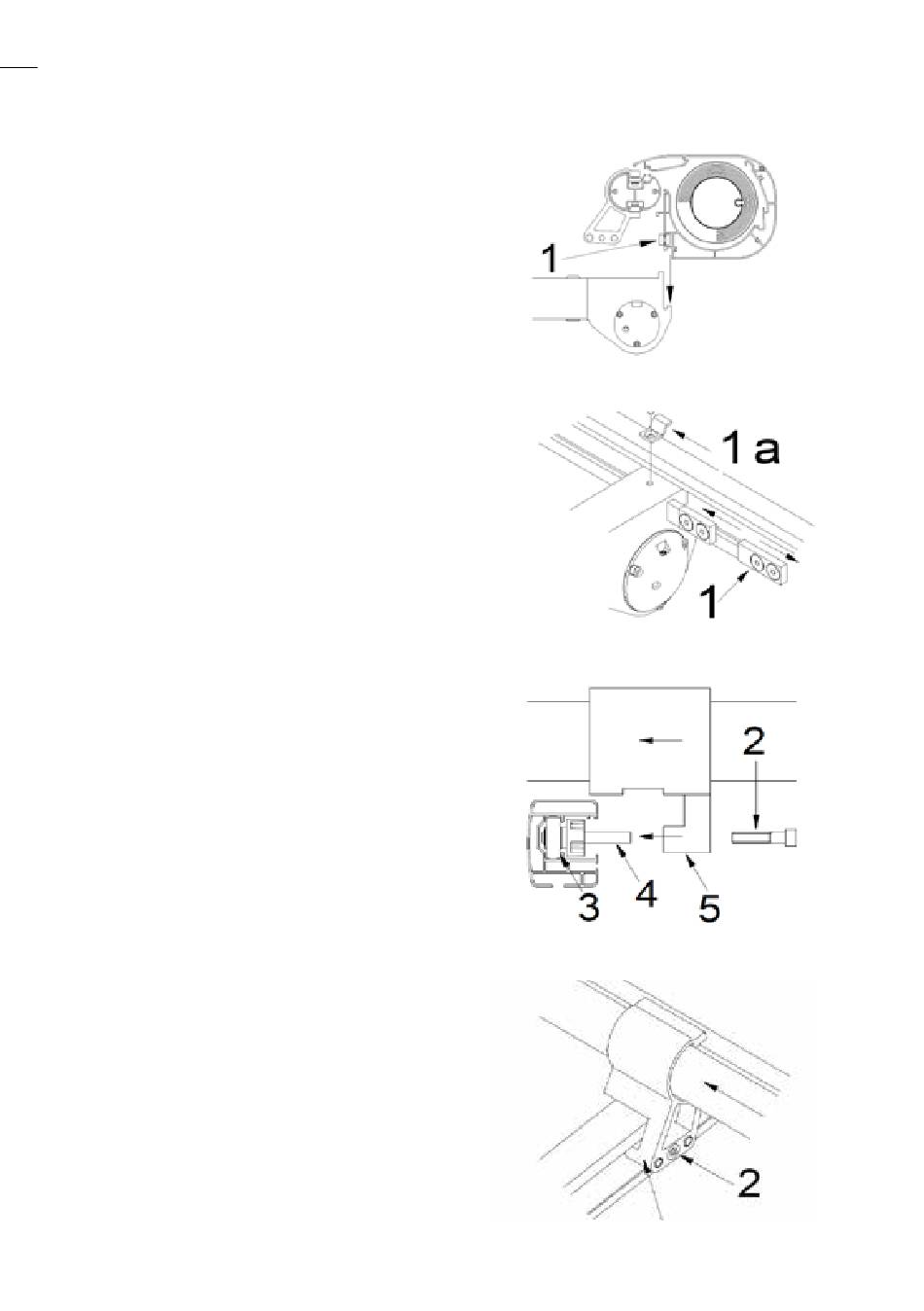

Montage des Markisenkastens
Lösen Sie die Klemmriegel (1), die
rechts und links, seitlich am Boden
des Markisenkastens befestigt sind.
Schieben Sie die Klemmriegel nach
außen.
Setzen Sie den Markisenkasten von
oben auf die Antriebsköpfe. Verschie-
ben Sie den Markisenkasten seitlich in die
Abb. 14: Klemmriegel lösen
richtige Position.
Schieben Sie die Klemmriegel (1)
in die seitlichen Nuten der beiden
Antriebsköpfe und schrauben Sie
diese fest.
Heben Sie die Fallstange etwas an
und schrauben Sie die Klemmbügel
(1a) ebenfalls fest.
Abb. 15: Klemmriegel festschrauben
Drehen Sie die Schrauben (2)
zwischen den beiden Bolzen (4) an
beiden Laufwagen (3) heraus.
Schieben Sie die Fallstangenhalter (5)
auf die Bolzen (4) der Laufwagen (3).
Verschrauben Sie beide Teile mit den
zuvor herausgedrehten Schrauben (2).
Ausrichten der Markise
Abb. 16: Schrauben rausdrehen
Lösen Sie die Madenschrauben in den
Montagekonsolen und verschieben
Sie die Markise in ihre endgültige
Position. Ziehen Sie die Madenschrau-
ben wieder fest.
Abb. 17: Fallstangenhalter verschrauben
