10
2 Installation und Montage
2.4

Montagesituation

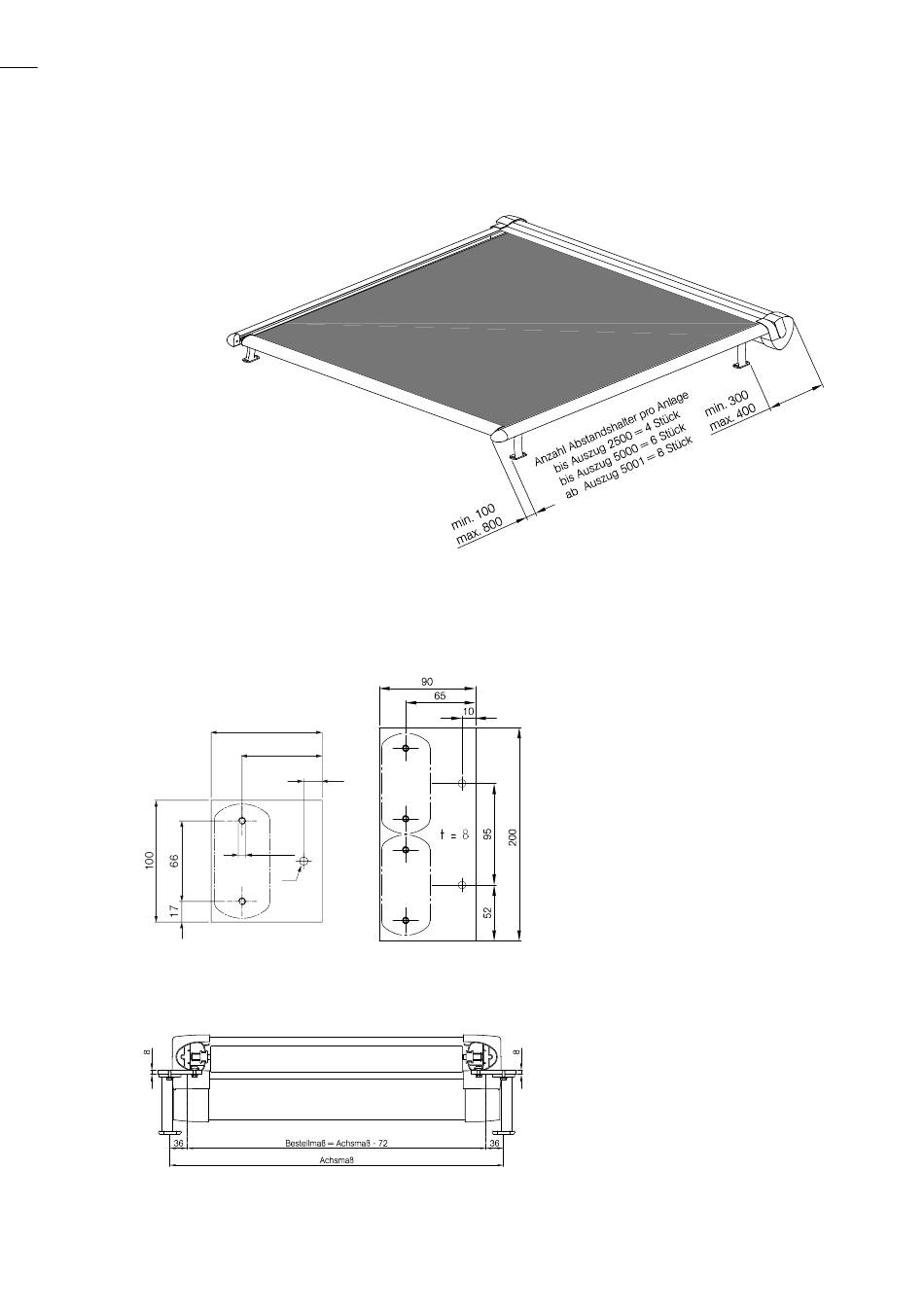

Gesamtansicht
Abb. 2: Maßangaben in mm
Achsmaß = Bestellmaß
Das Achsmaß bezieht
sich auf die Mitte der
Grundplatten der
Abstandshalter
Anschraubplatten
Abstandshalter dreiteilig mit Anschraubplatte für versetztes Achsmaß
Abb. 4: Abstandshalter
dreiteilig
36
Abb. 3:
90
65
15
M6 2x
ø 7
t = 8
Abb. 5: Abstandshalter
Achsmaß =
Bestellmaß
dreiteilig mit
Verbindungskreuz
