Montagesituation; Dachsparrenmontage Aeria - Reflexa aeria Montage- Und Bedienungsanleitung

12
2 Installation und Montage
2.4

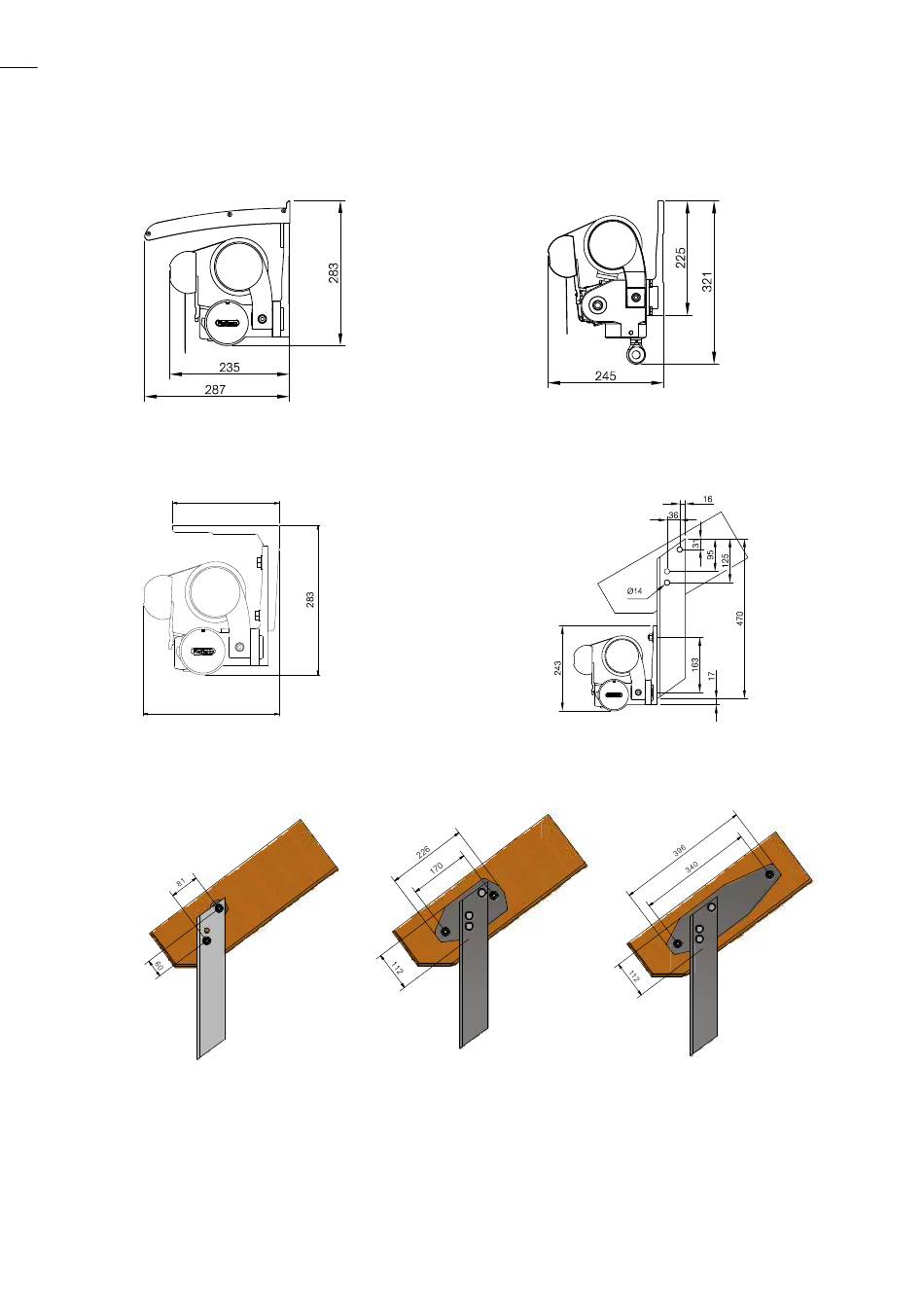

Montagesituation

Wandmontage aeria mit Schutzdach
Abb. 3:
Deckenmontage aeria
200
255
Abb. 5:
Dachsparrenmontage – Befestigungsvarianten
Abb. 7: Variante 1
Montage ohne Adapterplatte
mit Scheibendübeln
Bei Befestigung mit Adapterplatten muss der Dachsparrenhalter mit drei Schrau-
ben und jeweils zwei Beilagscheiben pro Schraube befestigt werden.
Wandmontage aeria Duomatic
Abb. 4:

Dachsparrenmontage aeria

Abb. 6:
Abb. 8: Variante 2
Montage mit Adapterplatte
170 mm und Scheibendübeln:
Parallele Montage mit
Dachsparren bei 26°, 37° und
48° Dachneigung (Winkel
zwischen Bohrbildern 11°)
Abb. 9: Variante 3:
Montage mit Adapterplatte
340 mm und Scheibendübeln:
Parallele Montage mit
Dachsparren bei 26°, 37° und
48° Dachneigung (Winkel
zwischen Bohrbildern 11°)
