14

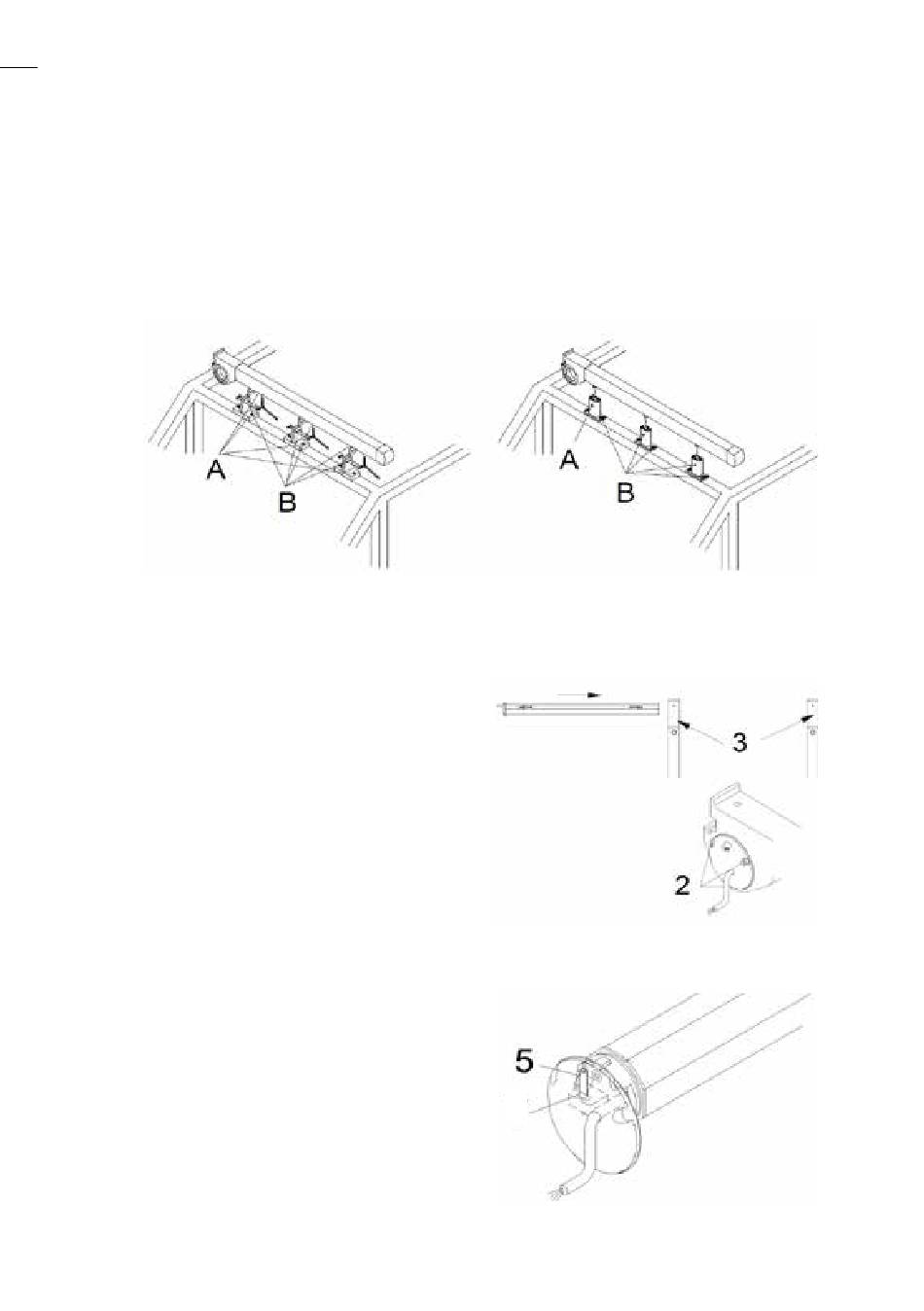

2 Installation und Montage
Montieren Sie die Fühungsschienen wie rechts abgebildet auf den Wintergarten.
Stecken Sie die Klemmzylinder in die Montagekonsolen, bzw. lösen Sie die
Oberteile der seitenverstellbaren Montagekonsolen und schieben diese auf den
unteren Teil der seitenverstellbaren Montagekonsolen. Ziehen Sie die Schrauben
A+B an. Die Schrauben (A) werden fest angezogen. Die Schrauben (B) werden
locker angezogen.
Abb. 8: Führungsschienen montieren
Bringen Sie die Führungsschienen auf gleiche Höhe.
Schieben Sie die Achtkantwel-
le (Beispielzeichnung Motor-
seite links) durch die Antriebs-
lagerköpfe (3). Achten Sie
darauf, dass die Markierungen
(Pfeile) auf der Achtkantwelle
und an den Antriebslagerköp-
fen übereinstimmen.
Abb. 9: Achtkantwelle durch
Antriebslagerköpfe schieben
Schrauben Sie den Deckel wieder an
den Motorkopf an. Achten Sie dabei
darauf, dass die Befestigungsschrau-
be (5) in das Langloch des Antriebsla-
6
gers des Motors eingreift (6).
Abb. 10: Deckel am Motorkopf anbringen
