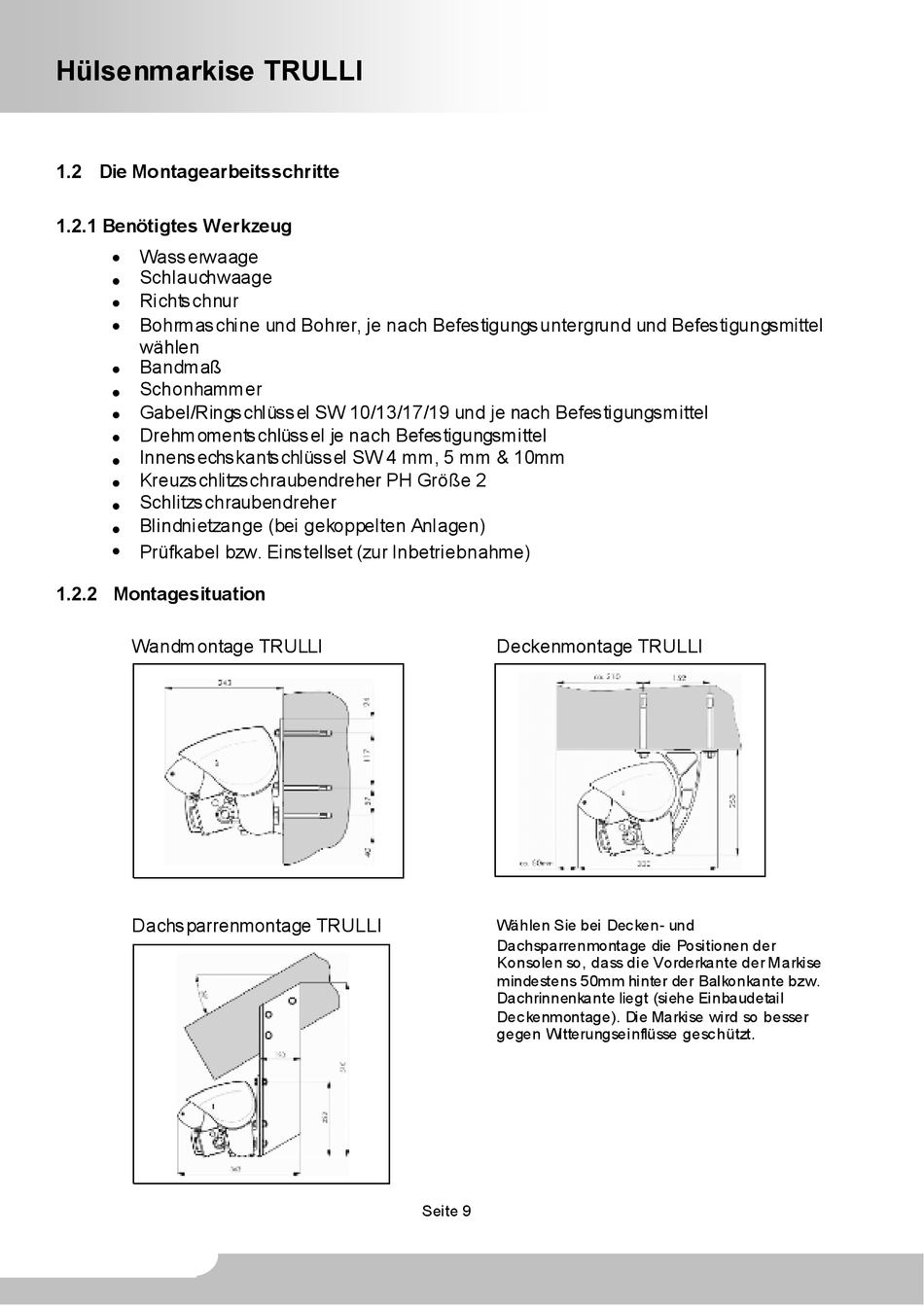

Hülsenmarkise TRULLI
1.2 Die Montagearbeitsschritte
1.2.1 Benötigtes Werkzeug
¿$ Wasserwaage
Schlauchwaage
¿$
Richtschnur
¿$
¿$
Bohrmaschine und Bohrer, je nach Befestigungsuntergrund und Befestigungsmittel
wählen
Bandmaß
¿$
Schonhammer
¿$
Gabel/Ringschlüssel SW 10/13/17/19 und je nach Befestigungsmittel
¿$
Drehmomentschlüssel je nach Befestigungsmittel
¿$
Innensechskantschlüssel SW 4 mm, 5 mm & 10mm
¿$
Kreuzschlitzschraubendreher PH Größe 2
¿$
Schlitzschraubendreher
¿$
Blindnietzange (bei gekoppelten Anlagen)
¿$
¿$
Prüfkabel bzw. Einstellset (zur Inbetriebnahme)
1.2.2 Montagesituation
Wandmontage TRULLI
Dachsparrenmontage TRULLI
Deckenmontage TRULLI
Wählen Sie bei Dec ken- und
Dachsparrenmontage die Positionen der
Konsolen so, dass die Vorderkante der Markise
mindestens 50mm hinter der Balkonkante bzw.
Dachrinnenkante liegt (siehe Einbaudetail
Dec kenmontage). Die Markise wird so besser
gegen Witterungseinflüsse gesc hützt.
Seite 9
