2 Installation und Montage
2.2
Montagehilfsmittel
Benötigtes Werkzeug:
» Wasserwaage
» Richtschnur
» Bohrmaschine und Bohrer
(je nach Befestigungsuntergrund
und Befestigungsmittel wählen)
» Bandmaß
» Schonhammer
» Gabel-/Ringschlüssel SW
13/17/19/22 und je nach Befesti-
gungsmittel
» Drehmomentschlüssel
(je nach Befestigungsmittel)
2.3
Montagesituation

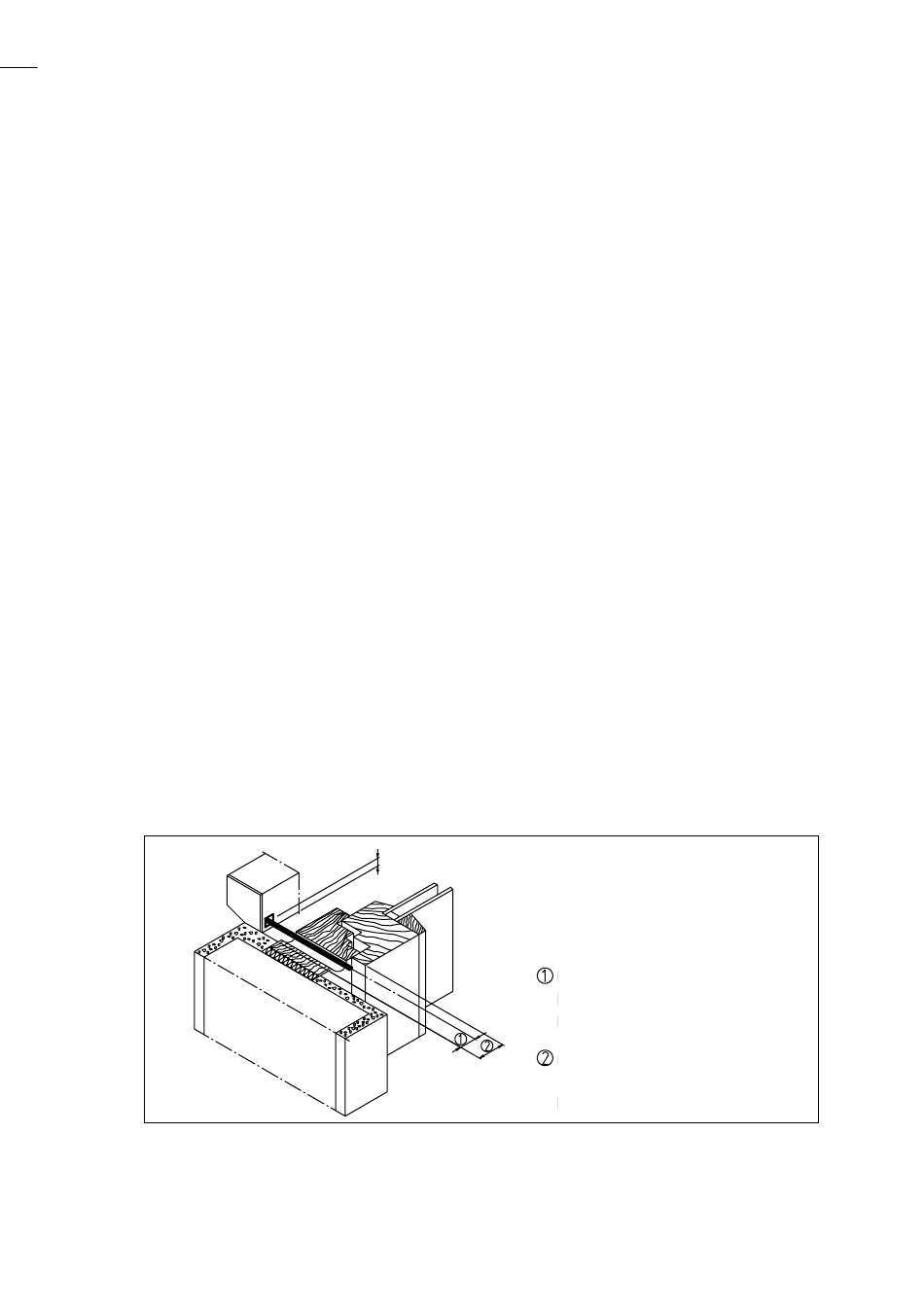

Durchführungsbohrung
Kurbel-Durchführungsbohrung ausmessen und anzeichnen, Maß von außen
nach innen übertragen und von innen nach außen durchbohren.
Für Kurbel Ø 12 mm.
» Innensechskantschlüssel SW
2,5 mm, 3 mm, 5 mm, 6 mm, 8 mm
und 10 mm
» Kreuzschlitzschraubendreher PH
Größe 2
» Schlitzschraubendreher
» Sechsrundschlüssel (Torx) T 10, 20
und 25
» Prüfkabel bzw. Einstellset
(zur Inbetriebnahme)
ca. 19 mm bei Gelenklager 45°
Maß Außenkante Lagerschale bis
Mitte Gelenklager: 15 mm
Platzbedarf für Kurbel bedienung:
mindestens 30 mm
