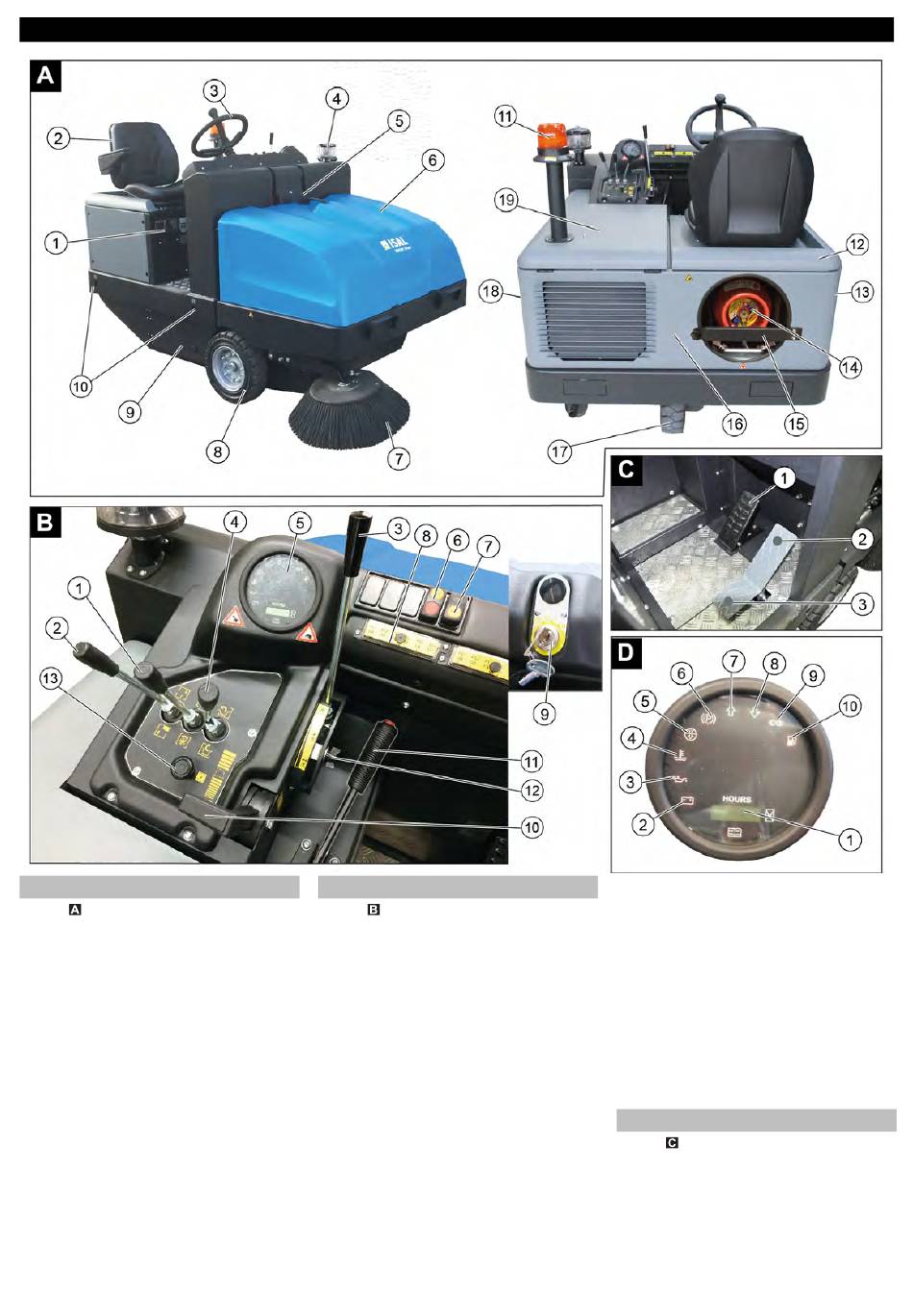

Figura Spazzatrice
Figura
1 Targhetta
2 Sedile (con interruttore contatto sedile)
3 Volante
4 Separatore centrifugo
5 Dispositivo di blocco della copertura
dell'apparecchio
6 Cofano
7 Spazzola laterale, destra
8 Ruota anteriore
9 Accesso al rullospazzola
10 Punto fisso di fissaggio
11 Proiettore rotante lampeggiante
12 Cofano apparecchio a destra
13 Copertura, destra
14 Bombola del gas
15 Barra di sicurezza
16 Rivestimento posteriore
17 Ruota posteriore
18 Copertura, sinistra
19 Cofano a sinistra (cofano motore)
56

Elementi di comando e di funzione

Quadro di controllo

Figura
1 Leva di comando rullospazzola e spazzo-
le laterali
Leva in avanti: Rullospazzola in funzione
e spazzole laterali abbassate e in funzio-
ne.
Leva indietro: Rullospazzola in funzione
2 Leva di comando contenitore spazzatura
Sollevamento/abbassamento del vano
raccolta
3 Leva di comando del rullospazzola
Sollevare e abbassare il rullospazzola
4 Leva di comando sportello contenitore
Apertura / Chiusura sportello contenitore
5 Spie di controllo e display
6 Interruttore ventola e pulizia filtro
Posizione centrale: pulizia filtro e vento-
la OFF
Posizione avanti: Ventilatore acceso
Posizione indietro: Pulizia filtro accesa
e ventilatore spento
IT
7 Interruttore clacson
8 Fusibili
9 Chiave di accensione
Posizione 0: Disattivare il motore
Posizione 1: Accensione inserita
Posizione 2: Avviare il motore
10 Leva dell'acceleratore
Regolazione del numero di giri del mo-
tore
11 Freno di stazionamento
12 Aggiustamento dell'usura / regolazione
specchio di spazzatura del rullospazzola
13 Valvola aria
Figura
1 Pedale del freno
2 Pedale di "avanzamento"
3 Pedale di "retromarcia"
5
-
Pedali
