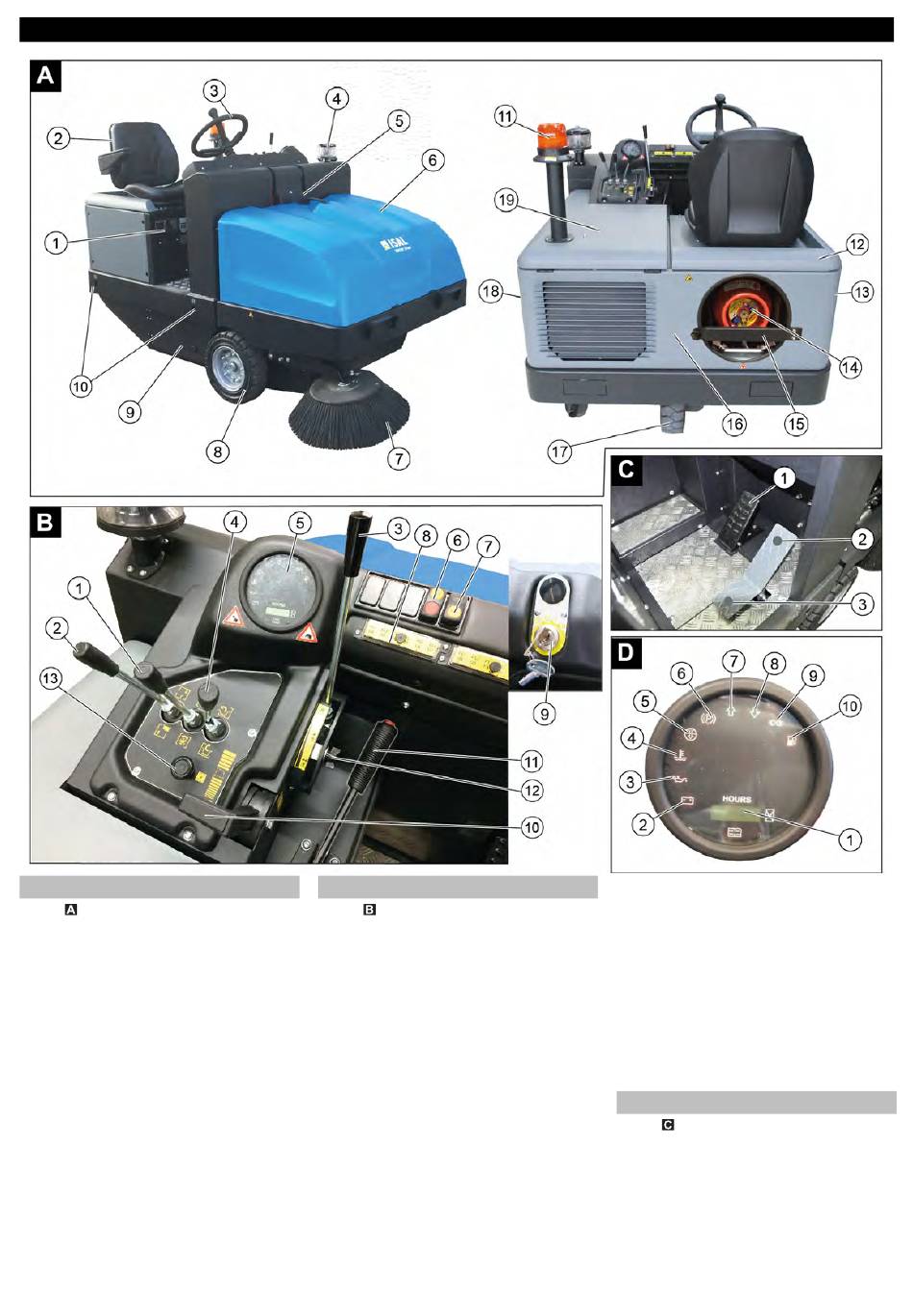

Slaucītājmašīnas attēls
Attēls
1 Datu plāksnīte
2 Sēdeklis (ar sēdekļa kontaktslēdzi)
3 Stūre
4 Centrbēdzes separators
5 Aparāta pārsega fiksators
6 Ierīces pārsegs
7 Sānu slota, pa labi
8 Priekšējais ritenis
9 Piekļuve slaucītājveltnim
10 Nostiprināšanas punkts
11 Bākuguns
12 Aparāta pārsegs, pa labi
13 Pārsegs, pa labi
14 Gāzes balons
15 Fiksācijas stienis
16 Aizmugures pārsegs
17 Aizmugurējais ritenis
18 Pārsegs, pa kreisi
19 Pārsegs, pa kreisi (dzinēja pārsegs)
Vadības un funkcijas elementi
Vadības panelis
Attēls
1 Slaucīšanas veltņa un sānu slotas vadī-
bas svira
Svira pavērsta uz priekšu: slaucīšanas
veltnis iesl. un sānu slotu nolaist un iesl.
Svira pavērsta atpakaļ: slaucīšanas
veltnis iesl.
2 Netīrumu tvertnes vadības svira
Netīrumu tvertnes pacelšana/nolaišana
3 Slaucīšanas veltņa vadības svira
Pacelt un nolaist slaucīšanas veltni
4 Tvertnes vāka vadības svira
Tvertnes vāka atvēršana/aizvēršana
5 Kontrollampiņas un displejs
6 Ventilatora un filtra tīrīšanas slēdzis
Pozīcijā pa vidu: filtra tīrīšana un venti-
lators izslēgti
Pozīcija uz priekšu: Ventilators ieslēgts
Pozīcija uz aizmuguri: Filtra tīrīšana ie-
sl. un ventilators izsl.
7 Signāltaures slēdzis
-
LV
8 Drošinātāji
9 Aizdedzes slēdzene
Pozīcija 0: izslēgt motoru
Pozīcija 1: ieslēgt aizdedzi
Pozīcija 2: iedarbināt motoru
10 Gāzes svira
Motora apgriezienu skaita regulēšanas
mehānisms
11 Stāvbremze
12 Slaucīšanas veltņa nodiluma kontrole /
slaucīšanas atstatuma iestatīšana
13 Čoks
Attēls
1 Bremžu pedālis
2 Pedālis braukšanai uz priekšu
3 Pedālis braukšanai atpakaļgaitā
5
Pedāļi
