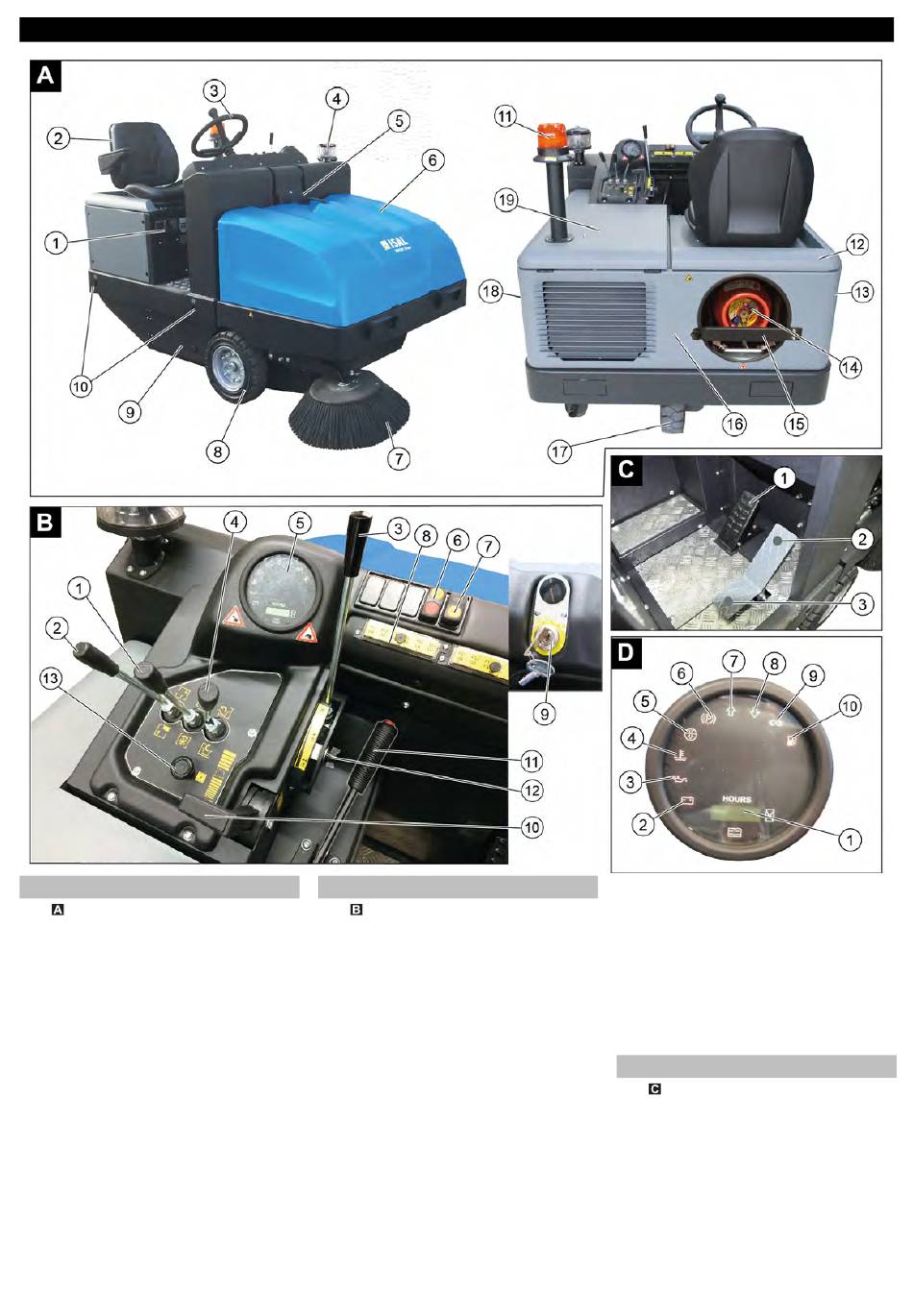

Bild på sopmaskin
1 Typskylt
2 Säte (med sätessensor)
3 Ratt
4 Centrifugalkraftsavskiljare
5 Låsning maskinhuv
6 Motorhuv
7 Sidoborste, höger
8 Framhjul
9 Tillträde till sopvalsen
10 Surrningspunkt
11 Varningslampor runt om
12 Maskinkåpa höger
13 Övertäckning, höger
14 Gasflaska
15 Säkringsstång
16 Bakre inklädnad
17 Bakhjul
18 Övertäckning, vänster
19 Huv vänster (motorhuv)
Manövrerings- och funktionselement
Användningsområde
1 Manöverspak sopvals och sidborstar
Spak framåt: Sopvals på och sidborstar
sänkta och på.
Spak bakåt: Sopvals på
2 Manöverspak sopmaterialbehållare
Sopbehållare lyft/sänk
3 Manöverspak sopvals
Lyfta och sänka sopvals
4 Manöverspak behållarlucka
Öppna/stänga behållarlucka
5 Kontrollampa och display
6 Brytare fläkt och filterrengöring
Position mittenläge: Filterrengöring och
fläkt från
Läge fram: Fläkt på
Läge bak: Filterrengöring på och fläkt
av
7 Brytare signalhorn
8 Säkringar
SV
9 Tändningslås
Läge 0: Stänga av motor
Läge 1: Tändning på
Läge 2: Starta motorn
10 Gasspak
Justering motorvarvtal
11 Parkeringsbroms
12 Slitagejustering/sopspegelsinställning
sopvals
13 Choke
1 Bromspedal
2 Körpedal "framåt"
3 Körpedal "bakåt"
