Elektrische Installation
9.2.1. e lektrische installation mit
kabelverschraubung
Vorgehensweise:
→
Durch Herausdrehen des Gehäusemantels (Edelstahl) werden
die Schraubklemmen zugänglich.
→
Kabel durch die Kabelverschraubung schieben.
→
Adern anklemmen.
1
2
2)
3
2)
4
5
6
7

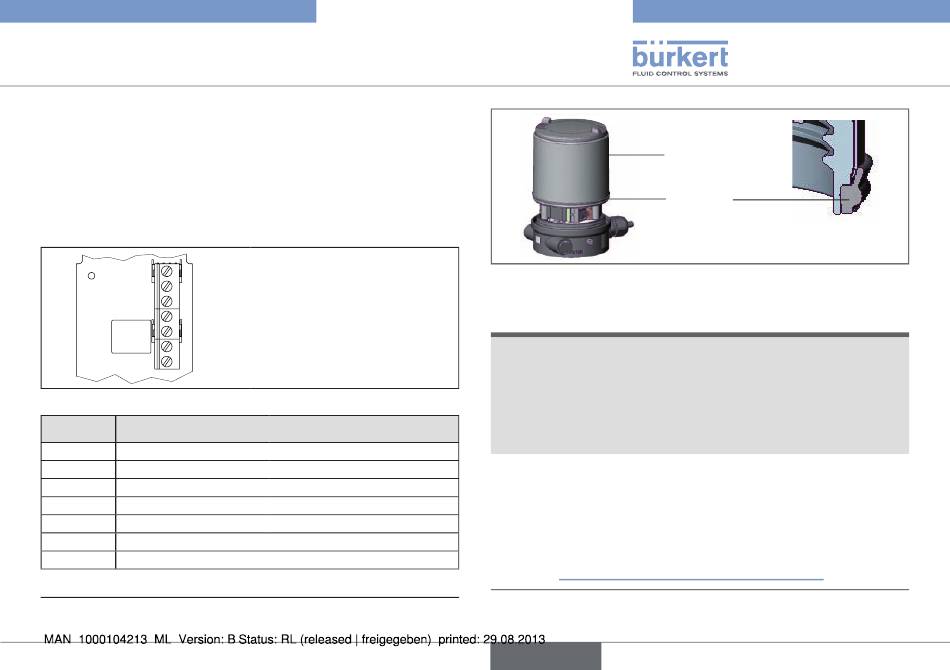

Bild 11: Schraubklemmen
klemme
Belegung
1
Binäreingang +
2
Analoge Stellungsrückmeldung +
2)
3
Analoge Stellungsrückmeldung GND
2)
4
Sollwert +
5
Sollwert GND
6
Betriebsspannung +
7
Betriebsspannung
Bild 12: Anschluss mit Kabelverschraubung
nur Option
2)
All manuals and user guides at all-guides.com
Typ 8694
(0/4 ... 20 mA)
24 V DC
GND
Dichtung
Gehäusemantel
Bild 13: Position Dichtung Gehäusemantel
→
Die korrekte Position der Dichtung im Gehäusemantel prüfen.
hinWeiS!
Beschädigung oder funktionsausfall durch eindringen von
Verschmutzung und feuchtigkeit!
Zur Sicherstellung der Schutzart IP65 / IP67:
• Die Überwurfmutter der Kabelverschraubung entsprechend der
verwendeten Kabelgröße bzw. Blindstopfen anziehen (ca. 1,5 Nm).
• Den Gehäusemantel bis auf Anschlag einschrauben.
→
Überwurfmutter der Kabelverschraubung anziehen (Drehmoment
ca. 1,5 Nm).
→
Gehäuse schließen (Schraubwerkzeug: 674077
Nach Anlegen der Betriebsspannung ist der Positioner in Betrieb.
→
Die automatische Anpassung des Positioners auslösen, wie in
Kapitel „10.2. Automatische Anpassung (X.TUNE)" beschrieben.
Das Schraubwerkzeug (674077) ist über Ihre Bürkert-
3)
Vertriebsniederlassung erhältlich.
deutsch
Gehäusemantel
).
3)
41
