10.3.2. funktion der Tasten
Die Belegung der 2 Tasten sind je nach Betriebszustand (AUTOMATIK
/ HAND) unterschiedlich.
ON DIP
1 2 3 4

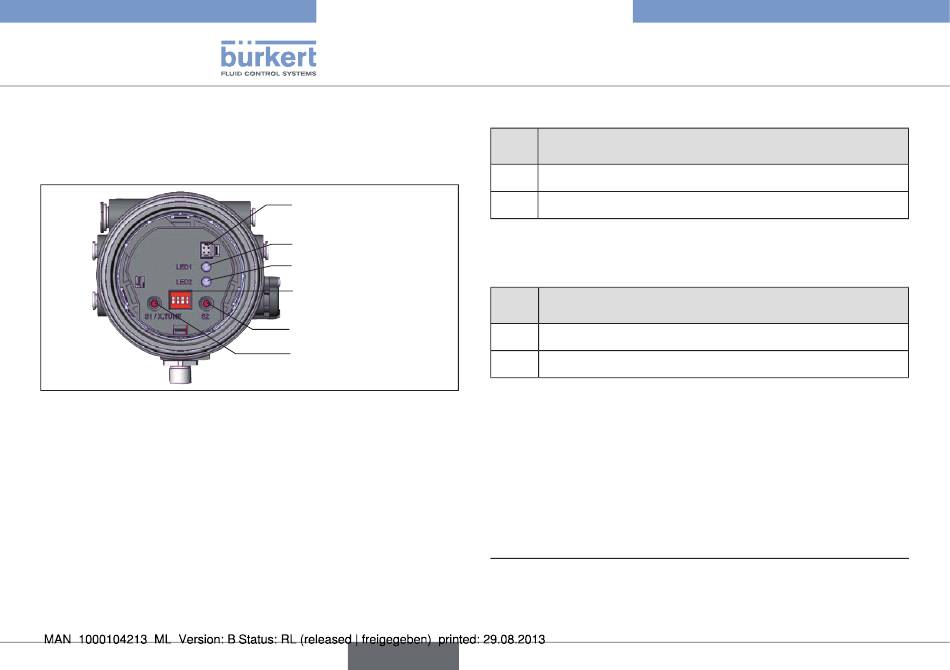

Bild 23: Beschreibung Bedienelemente
46
All manuals and user guides at all-guides.com
Kommunikations-
schnittstelle
LED 1
LED 2
DIP-Schalter
Taste 2
Taste 1
deutsch
Typ 8694
Inbetriebnahme
Betriebszustand HAND (DIP-Schalter 4 auf ON):
taste funktion
10)
1 Belüften (manuelles Auf- / Zufahren des Antriebs)
2 Entlüften (manuelles Auf- / Zufahren des Antriebs)
Bild 24: Tastenbelegung Betriebszustand HAND
Betriebszustand AUTOMATIK (DIP-Schalter 4 auf OFF):
taste funktion
durch 5 s langes Drücken startet die Funktion X.TUNE
1
2 -
Bild 25: Tastenbelegung Betriebszustand AUTOMATIK
ohne Funktion, wenn über die Kommunikationssoftware der
10)
Binäreingang mit Funktion „Hand-Auto-Umschaltung" aktiviert wurde.
abhängig von der Wirkungsweise des Antriebs.
11)
11)
11)
