Sortie d'air de pilotage 2
1
Sortie d'air de pilotage 2
2
Vis de fixation (2x)
maxi 0,5 Nm
Raccord d'air de
pilotage supérieure
Raccord d'air de
pilotage inférieure

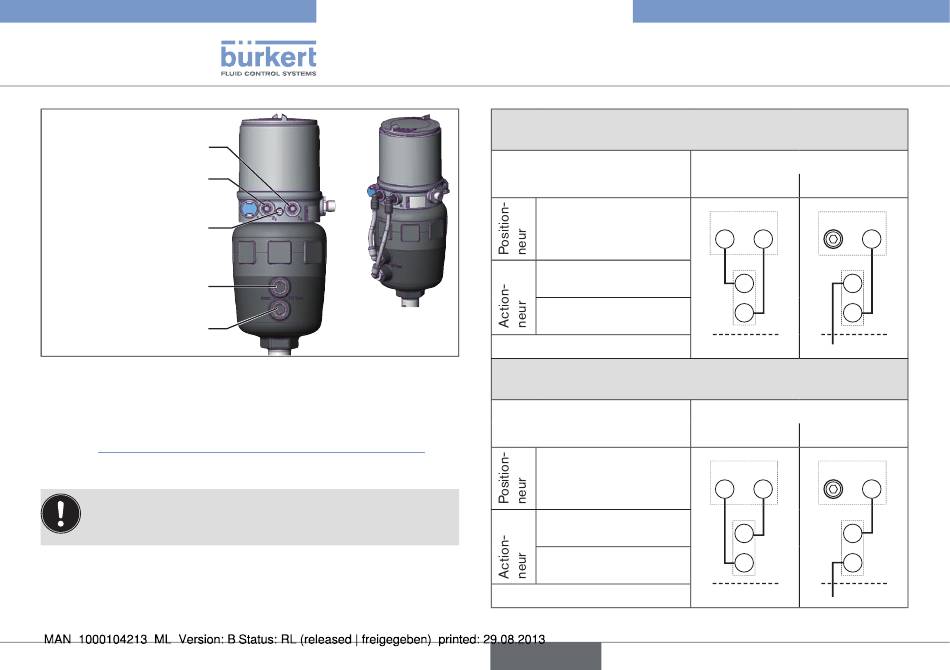

Fig. 7 : Montage du raccordement pneumatique, série 26xx et 27xx
→
Réaliser le raccordement pneumatique entre le positionneur et
l'actionneur à l'aide des flexibles fournis avec le jeu d'accessoires
et du « Tab. 2 : Raccordement pneumatique à l'actionneur » .
« En position de repos » signifie que les vannes pilote du
positionneur type 8694 ne sont pas alimentées en courant
ou ne sont pas activées.
62
All manuals and user guides at all-guides.com
fonction a (cfa)
Vanne process fermée en position de repos (par ressort)
Tailles d'actionneur
Exemple ∅ 80,
CFA
fonction B (cfB)
Vanne process ouverte en position de repos (par ressort)
Tailles d'actionneur
Tab. 2 :
Type 8694
Montage
Sortie d'air de pilotage
Raccord d'air de
pilotage supérieure
Raccord d'air de
pilotage inférieure
Zone sèche
Sortie d'air de pilotage
Raccord d'air de
pilotage supérieure
Raccord d'air de
pilotage inférieure
Zone sèche
Raccordement pneumatique à l'actionneur
français
∅ 80, ∅ 100
∅ 125
2 2 2 2
2 1 2 1
∅ 80, ∅ 100
∅ 125
2 2 2 2
2 1 2 1
