Betrieb
4
Betrieb

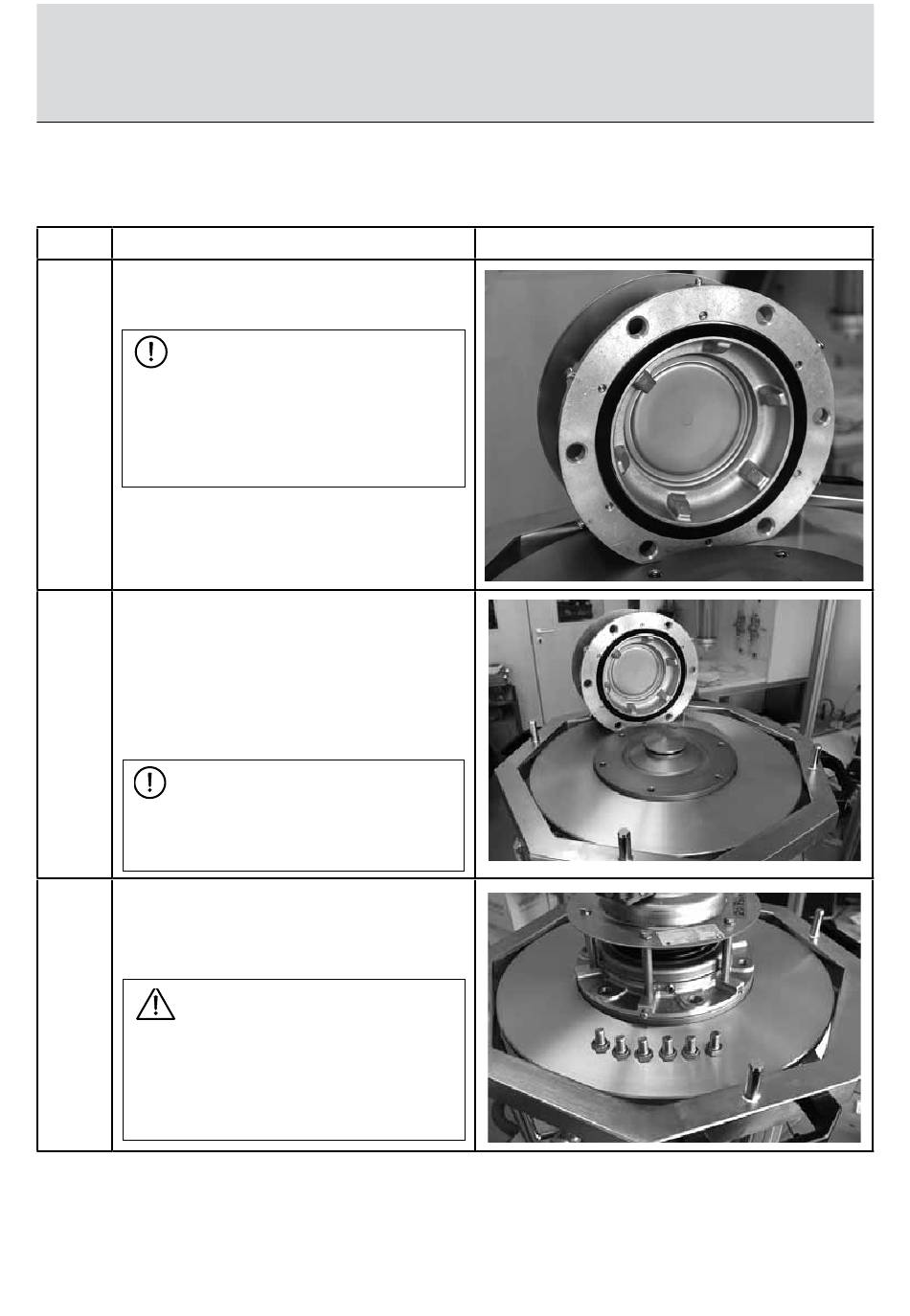

Beschreibung
1
Entfernen Sie die Abdeckung vom zu
prüfenden Druckentlastungsventil .
Stellen Sie sicher, dass die Flanschseite
des Druckentlastungsventils und insbe-
sondere die Montagedichtung frei von
Verunreinigungen ist .
2
Die Montage des Druckentlastungs-
ventils auf dem Tisch des Prüfstands
erfolgt über die 6 Bohrungen am Gehäu-
seflansch mittels M12-Schrauben und
Unterlegscheiben . Bei der Montage muss
eine Montagedichtung unter dem Gerät
eingebaut sein .
HINWEIS
Beachten Sie bei der Montage des
Druckentlastungsventils die Hinweise des
Herstellers .
3
Verschrauben Sie das Druckentlastungs-
ventil mittels sechs M12-Schrauben und
sechs Unterlegscheiben mit der Auflage-
platte des MPreC-Prüfstands .
ACHTUNG
Achten Sie darauf, dass die Länge der
M12-Befestigungsschrauben die Flansch-
stärke des Druckentlastungsventils plus
zusätzlich 15 mm (Gewindelänge Befesti-
gungsplatte) nicht überschreitet .
8
HINWEIS
Abbildung
BA 3451814/00 DE-EN
