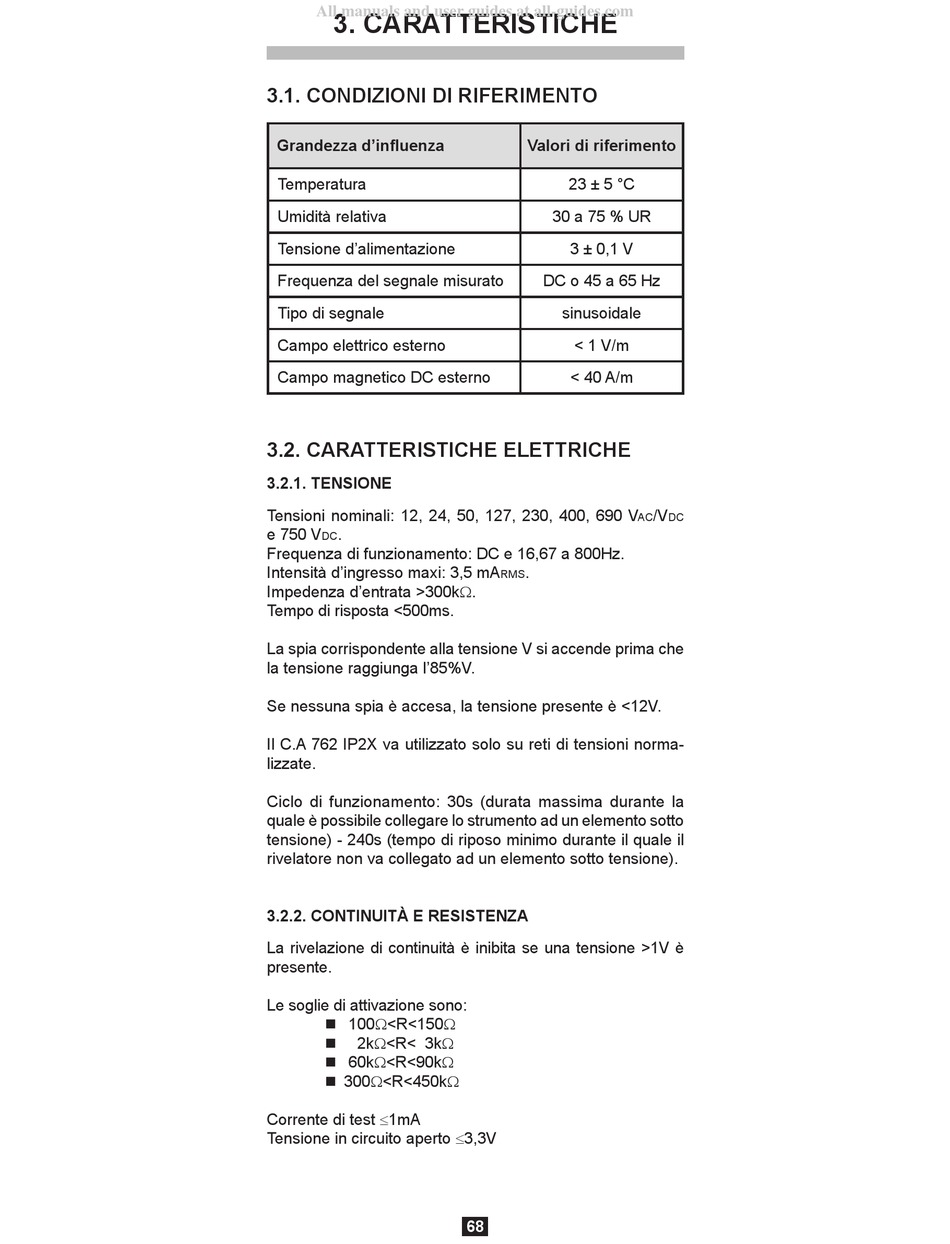

3. CARATTERISTICHE

3.1. CONDIZIONI DI RIFERIMENTO

Grandezza d'influenza
Temperatura
Umidità relativa
Tensione d'alimentazione
Frequenza del segnale misurato
Tipo di segnale
Campo elettrico esterno
Campo magnetico DC esterno

3.2. CARATTERISTICHE ELETTRICHE

3.2.1. TENSIONE
Tensioni nominali: 12, 24, 50, 127, 230, 400, 690 V
e 750 V .
dc
Frequenza di funzionamento: DC e 16,67 a 800Hz.
Intensità d'ingresso maxi: 3,5 mA
Impedenza d'entrata >300kW.
Tempo di risposta <500ms.
La spia corrispondente alla tensione V si accende prima che
la tensione raggiunga l'85%V.
Se nessuna spia è accesa, la tensione presente è <12V.
Il C.A 762 IP2X va utilizzato solo su reti di tensioni norma-
lizzate.
Ciclo di funzionamento: 30s (durata massima durante la
quale è possibile collegare lo strumento ad un elemento sotto
tensione) - 240s (tempo di riposo minimo durante il quale il
rivelatore non va collegato ad un elemento sotto tensione).
3.2.2. CONTINUITÀ E RESISTENZA
La rivelazione di continuità è inibita se una tensione >1V è
presente.
Le soglie di attivazione sono:
„ 100W<R<150W
2kW<R< 3kW
„
„ 60kW<R<90kW
„ 300W<R<450kW
Corrente di test ≤1mA
Tensione in circuito aperto ≤3,3V
Valori di riferimento
23 ± 5 °C
30 a 75 % UR
3 ± 0,1 V
DC o 45 a 65 Hz
sinusoidale
< 1 V/m
< 40 A/m
ac
.
rms
68
/V
dc
