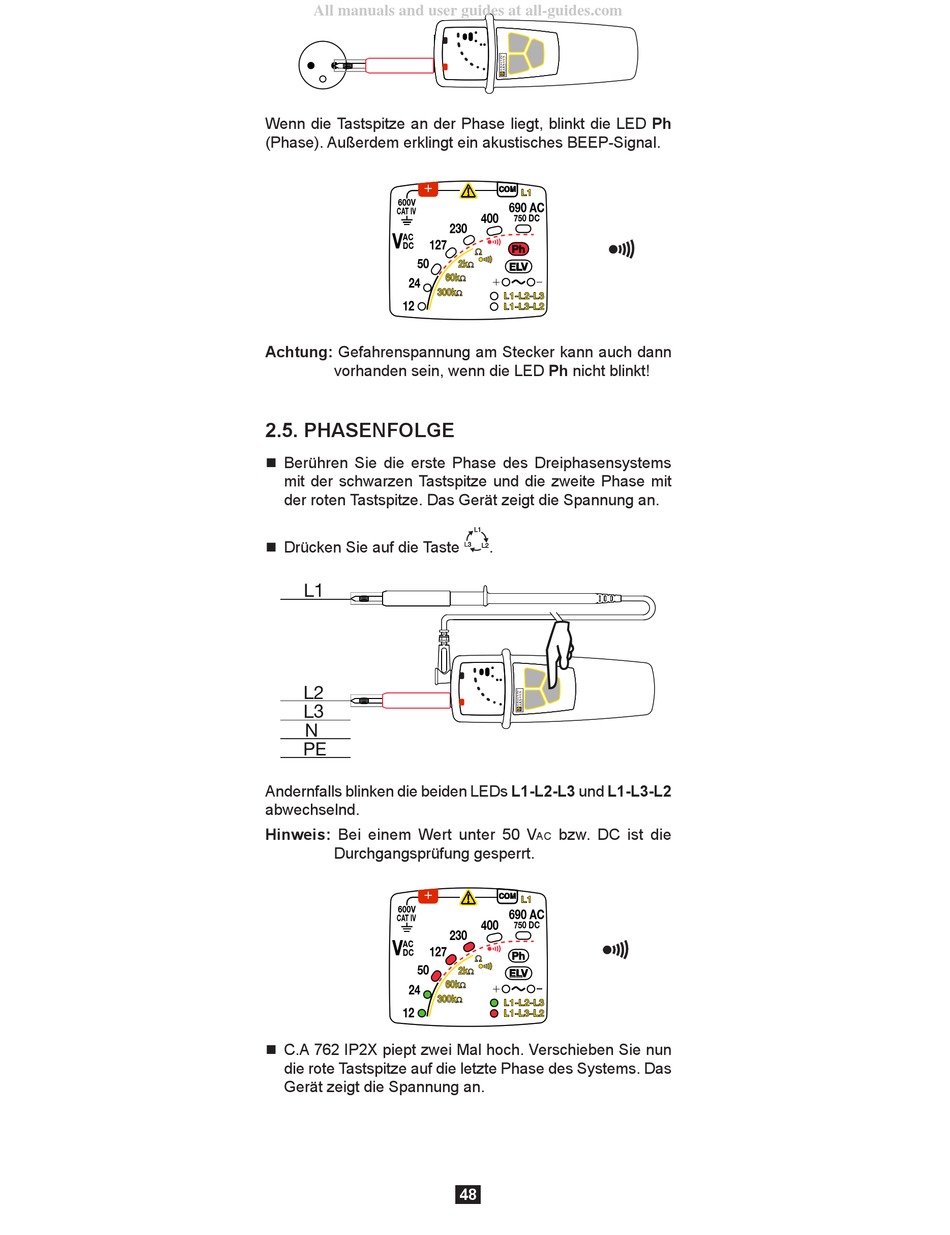

Chauvin Arnoux C.A 762 IP2X Bedienungsanleitung Seite 48

All manuals and user guides at all-guides.com
Wenn die Tastspitze an der Phase liegt, blinkt die LED Ph
(Phase). Außerdem erklingt ein akustisches BEEP-Signal.
+
600V
CAT IV
V
AC
127
DC
50
24
300k
12
Achtung: Gefahrenspannung am Stecker kann auch dann
vorhanden sein, wenn die LED Ph nicht blinkt!
2.5. PHASENFOLGE
„ Berühren Sie die erste Phase des Dreiphasensystems
mit der schwarzen Tastspitze und die zweite Phase mit
der roten Tastspitze. Das Gerät zeigt die Spannung an.
„ Drücken Sie auf die Taste
L1
L2
L3
N
PE
Andernfalls blinken die beiden LEDs L1-L2-L3 und L1-L3-L2
abwechselnd.
Hinweis: Bei einem Wert unter 50 V
Durchgangsprüfung gesperrt.
+
600V
CAT IV
V
AC
127
DC
50
24
300k
12
„ C.A 762 IP2X piept zwei Mal hoch. Verschieben Sie nun
die rote Tastspitze auf die letzte Phase des Systems. Das
Gerät zeigt die Spannung an.
COM
L1
690 AC
400
750 DC
230
Ph
Ω
2k
Ω
ELV
60k
+ -
Ω
Ω
L1-L2-L3
L1-L3-L2
.

bzw. DC ist die
ac
COM
L1
690 AC
400
750 DC
230
Ph
Ω
2k
Ω ELV
60k
+
-
Ω
Ω
L1-L2-L3
L1-L3-L2
