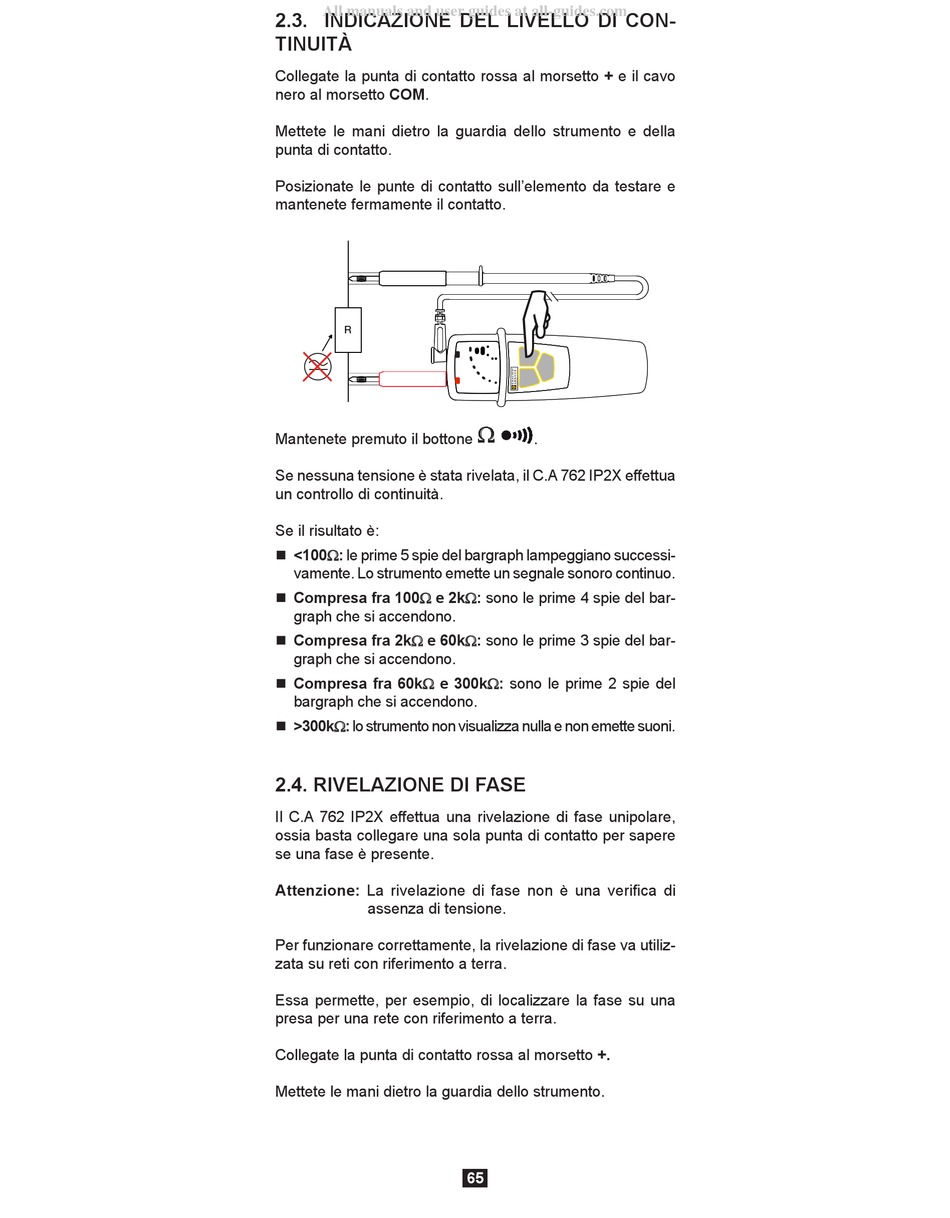

2.3. INDICAZIONE DEL LIVELLO DI CON-
TINUITÀ
Collegate la punta di contatto rossa al morsetto + e il cavo
nero al morsetto COM.
Mettete le mani dietro la guardia dello strumento e della
punta di contatto.
Posizionate le punte di contatto sull'elemento da testare e
mantenete fermamente il contatto.
R
Mantenete premuto il bottone
Se nessuna tensione è stata rivelata, il C.A 762 IP2X effettua
un controllo di continuità.
Se il risultato è:
„ <100W: le prime 5 spie del bargraph lampeggiano successi-
vamente. Lo strumento emette un segnale sonoro continuo.
„ Compresa fra 100W e 2kW: sono le prime 4 spie del bar-
graph che si accendono.
„ Compresa fra 2kW e 60kW: sono le prime 3 spie del bar-
graph che si accendono.
„ Compresa fra 60kW e 300kW: sono le prime 2 spie del
bargraph che si accendono.
„ >300kW: lo strumento non visualizza nulla e non emette suoni.
2.4. RIVELAZIONE DI FASE
Il C.A 762 IP2X effettua una rivelazione di fase unipolare,
ossia basta collegare una sola punta di contatto per sapere
se una fase è presente.
Attenzione: La rivelazione di fase non è una verifica di
assenza di tensione.
Per funzionare correttamente, la rivelazione di fase va utiliz-
zata su reti con riferimento a terra.
Essa permette, per esempio, di localizzare la fase su una
presa per una rete con riferimento a terra.
Collegate la punta di contatto rossa al morsetto +.
Mettete le mani dietro la guardia dello strumento.

Ω
.
65
