All manuals and user guides at all-guides.com 2. UTILIZACIÓN
Este instrumento es un detector. Las indicaciones que pro-
porciona no deben utilizarse para realizar medidas.
2.1. AUTO TEST

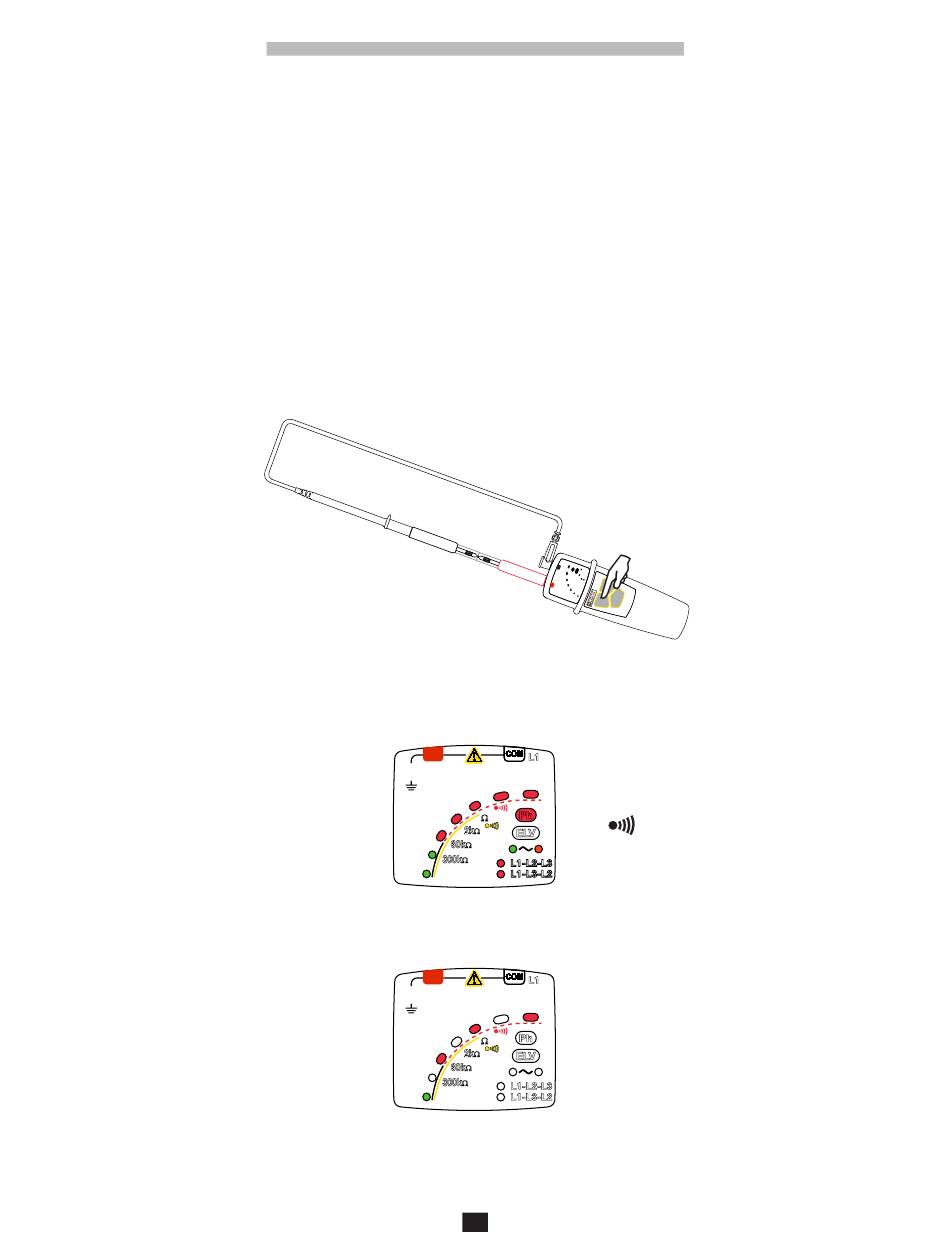

Antes de utilizar el C.A 762 IP2X, efectúe un auto-test. Permite
verificar el buen estado de los cables, el correcto funciona-
miento del circuito electrónico y un nivel de tensión suficiente
para las pilas.
Conecte la punta de prueba roja al borne + y el cable negro
al borne COM.
Haga que las 2 puntas de prueba entren en contacto y
presione el botón AUTO TEST. Manténgalo presionado el
tiempo necesario.
„ Si todos los pilotos del instrumento, salvo ELV, se encienden
y la señal acústica suena, el instrumento funciona entonces
correctamente y puede ser utilizado.
+
