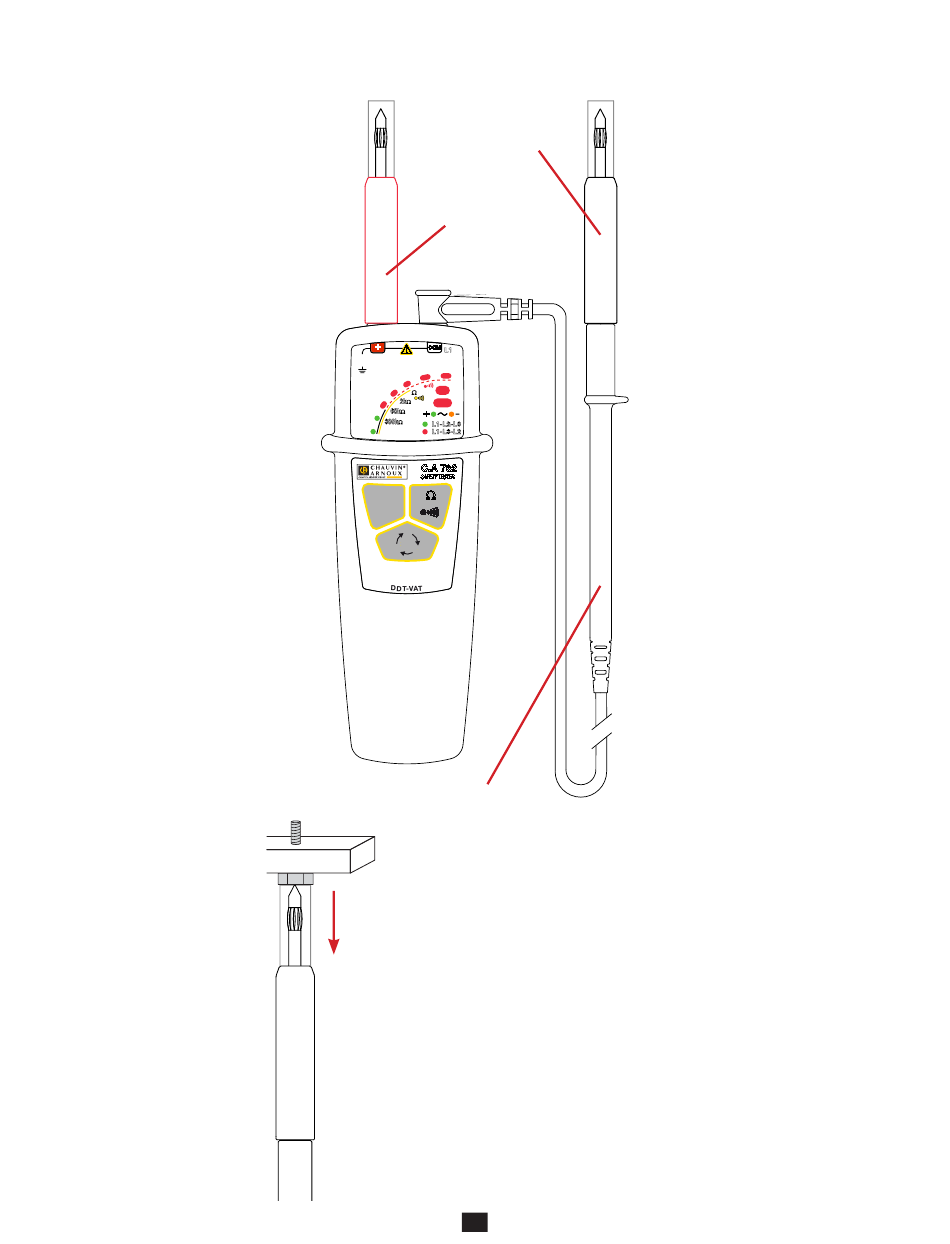

Stecken Sie die rote Prüfspitze IP2X in die +-Buchse und
die schwarze Leitung mit Spitzenhalter in die COM-Buchse.
Danach stecken Sie die schwarze Prüfspitze IP2X an die
Leitung mit Spitzenhalter.
Rote Prüfspitze
IP2X.
+
COM
L1
600V
690 AC
CAT IV
400
750 DC
230
V
AC
127
DC
Ph
Ω
50
2k
Ω ELV
60k +
Ω
24
300k
Ω
L1-L2-L3
12
L1-L3-L2
C.A 762
SAFETY TESTER
Ω
AUTO TEST
L1
L3
L2
Schwarze Leitung
mit Spitzenhalter.
Um einen Test vorzunehmen, halten
Sie die Prüfspitze an den Prüfling bzw.
den Stecker. Drücken Sie jetzt darauf,
dadurch wird die Schutzvorkehrung an
der Spitze entriegelt, diese kann nun den
Prüfling berühren.
Schwarze
Prüfspitze IP2X.
-
