Chauvin Arnoux C.A 742 IP2X Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Chauvin Arnoux Anleitungen
  4. Prüfgeräte
  5. C.A 742 IP2X
  6. Bedienungsanleitung

Chauvin Arnoux C.A 742 IP2X Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für C.A 742 IP2X:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 38

Quicklinks

Diese Anleitung herunterladen
FR - Notice de fonctionnement
GB - User's manual
DE - Bedienungsanleitung
IT - Manuale d'uso
ES - Manual de instrucciones

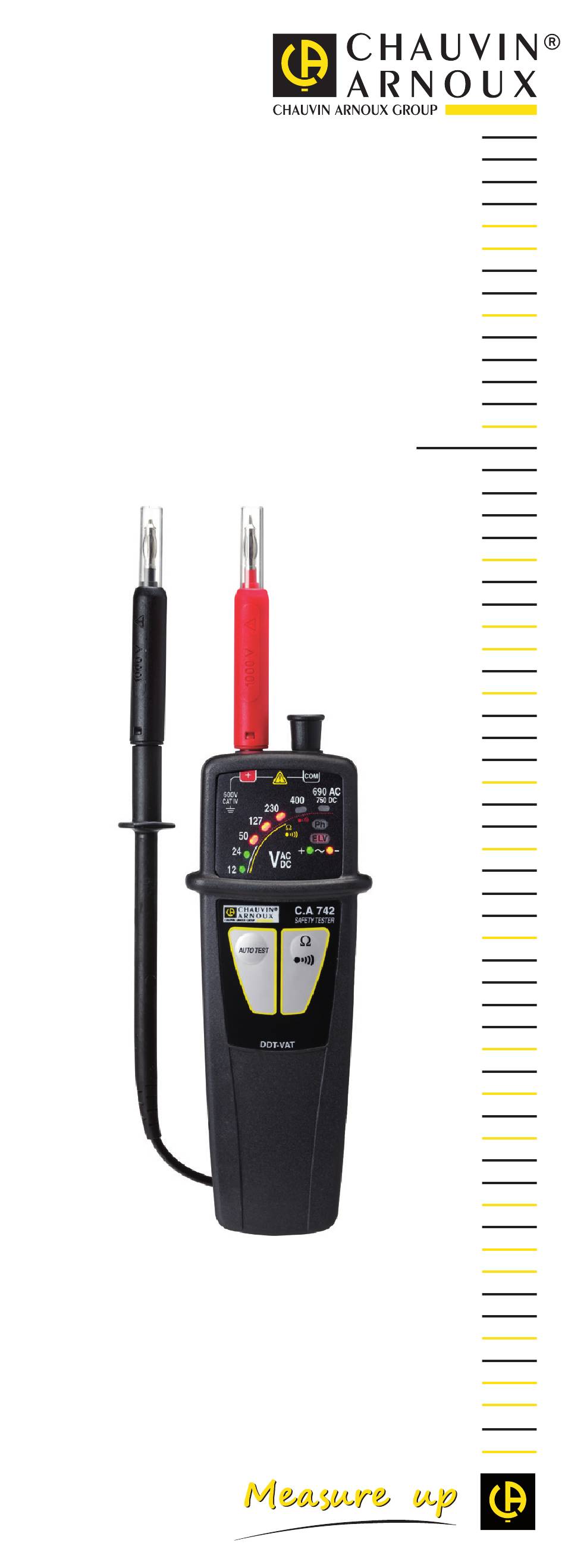

C.A 742 IP2X
Détecteur de tension
Voltage detector
Spannungsprüfer
Rivelatore di tensione
Detector de tensión

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Chauvin Arnoux C.A 742 IP2X

Inhaltszusammenfassung für Chauvin Arnoux C.A 742 IP2X

  • Seite 1 FR - Notice de fonctionnement GB - User’s manual DE - Bedienungsanleitung IT - Manuale d’uso ES - Manual de instrucciones C.A 742 IP2X Détecteur de tension Voltage detector Spannungsprüfer Rivelatore di tensione Detector de tensión...
  • Seite 2 Deutsch ..........38 Italiano ..........56 Español ..........74 Vous venez d’acquérir un détecteur de tension C.A 742 IP2X et nous vous remercions de votre confiance. Pour obtenir le meilleur service de votre appareil : „ lisez attentivement cette notice de fonctionnement, „...

  • Seite 3: Inhaltsverzeichnis

    PRÉCAUTIONS D’EMPLOI Cet appareil est protégé contre des tensions n’excédant pas 600 V par rapport à la terre en catégorie de mesure IV. La protection assurée par l’appareil peut-être compromise si celui-ci est utilisé de façon non spécifiée par le constructeur et mettre ainsi l’utilisateur en danger.

  • Seite 4: Consignes De Sécurité

    CONSIGNES DE SÉCURITÉ „ Selon l’impédance interne du détecteur de tension, il existe une capacité différente à indiquer la présence ou l’absence de tension de service en présence d’une tension perturbatrice. „ Un détecteur de tension présentant une impédance interne relativement basse, comparée à...

  • Seite 5: État De Livraison

    1. ÉTAT DE LIVRAISON Détecteur de tension C.A 742 IP2X Livré sous blister avec : „ un cordon porte-pointe noir de 1 m, „ une pointe de touche rouge Ø 4 mm IP2X, „ une pointe de touche noire Ø 4 mm IP2X, „...

  • Seite 6: Présentation

    2. PRÉSENTATION 2.1. C.A 742 IP2X Pointe de touche Pointe de touche noire IP2X. rouge IP2X. B o r n e s d e raccordement. Bargraphe. Indicateur de phase. 690 AC 600V 750 DC CAT IV Indicateur de Ω tension dan- gereuse.
  • Seite 7 2.2. AU DOS Lorsque l’appareil n’est pas utilisé, le cordon porte pointe peut se ranger au dos. Protection rétrac- table. Gardes. Cordon porte pointe. Trappe à pile. 2.3. POINTES DE TOUCHE IP2X Les pointes de touche IP2X et le cordon porte pointe sont livrés avec l’appareil.
  • Seite 8 Connectez la pointe de touche rouge IP2X sur la borne + et le cordon porte-pointe noir sur la borne COM. Puis branchez la pointe de touche noire IP2X sur le cordon porte pointe. Pointe de touche noire IP2X. Pointe de touche rouge IP2X.
  • Seite 9 2.4. FONCTIONNALITÉS Le C.A 742 IP2X est un Détecteur De Tension (DDT) à voyants. Il est conforme aux prescriptions de la norme IEC 61243-3. La fonction principale du C.A 742 IP2X est la Vérification d’Absence de Tension (VAT). Il détecte les tensions dange- reuses, c’est à...

  • Seite 10: Utilisation

    être utilisées à des fins de mesure. 3.1. AUTO TEST Avant d’utiliser le C.A 742 IP2X, procédez à un auto test. Il permet de vérifier l’intégrité des cordons, le bon fonctionne- ment du circuit électronique et un niveau de tension suffisant pour les piles.

  • Seite 11: Détection De Tension

    Placez vos mains derrière la garde de l’appareil et de la pointe de touche. Position limite des mains. Placez les pointes de touche sur l’élément à tester et main- tenez fermement le contact. Il n’est pas nécessaire d’allumer le C.A 742 IP2X car il se met en route automatiquement.
  • Seite 12 Si la tension présente est : „ alternative : les voyants s’allument pour indiquer sa valeur et les voyants + (vert) et - (orange) sont allumés. 600V 690 AC CAT IV 750 DC Ω „ continue : les voyants s’allument pour indiquer sa valeur et le voyant + (vert) ou le voyant - (orange) s‘allume pour indiquer la polarité.
  • Seite 13  Ω Maintenez le bouton appuyé. Si aucune tension n’est détectée, le C.A 742 IP2X effectue un contrôle de continuité. „ Si la résistance est inférieure au seuil de continuité, les voyants 12 à 230 clignotent successivement. L’appareil émet un signal sonore continu.
  • Seite 14 Placez vos mains derrière la garde de l’appareil. Placez la pointe de touche sur l’élément à tester et maintenez fermement le contact. Si la pointe de touche est bien sur la phase, le voyant Ph (phase) clignote et l’appareil émet des bips sonores. 600V 690 AC CAT IV...

  • Seite 15: Caractéristiques

    Le voyant correspondant à la tension V s’allume avant que la tension atteigne 85%V. Si aucun voyant n’est allumé, la tension présente est < 12 V. Le C.A 742 IP2X doit être utilisé uniquement sur des réseaux de tensions normalisées. Cycle de fonctionnement : 30 s (durée maximale pendant laquelle l’appareil peut être connecté...

  • Seite 16: Conditions D'environnement

    Degré de pollution : 2. Altitude : < 2000 m. 4.4. ALIMENTATION L’alimentation du C.A 742 IP2X est réalisée par deux piles 1,5 V alcaline (type AAA ou LR3). L’autonomie est de 7 500 mesures de 10 secondes. Les piles peuvent être remplacées par des accumulateurs rechargeables, mais l’autonomie sera bien moindre.

  • Seite 17: Conformité Aux Normes Interna- Tionales

    4.6. CONFORMITÉ AUX NORMES INTERNA- TIONALES Détecteur de tension bipolaire IEC 61243-3 Ed. 3 de 2015. Conforme aux prescriptions de la NF C 18-510. L’appareil est conforme selon l’IEC 61010-1, 600V CAT IV. 4.7. COMPATIBILITÉ ÉLECTROMAGNÉTIQUE Émission et immunité en milieu industriel selon IEC 61326-1.

  • Seite 18: Maintenance

    5. MAINTENANCE Excepté les piles, l’appareil ne comporte aucune pièce susceptible d’être remplacée par un personnel non formé et non agréé. Toute intervention non agréée ou tout remplacement de pièce par des équivalences risque de compromettre gravement la sécurité. 5.1. NETTOYAGE L’appareil doit être maintenu en parfait état de propreté.

  • Seite 19: Garantie

    6. GARANTIE Notre garantie s’exerce, sauf stipulation expresse, pendant 24 mois après la date de mise à disposition du matériel. L’extrait de nos Conditions Générales de Vente sera com- muniqué sur demande. La garantie ne s’applique pas suite à : „...
  • Seite 20 ENGLISH Thank you for purchasing a C.A 742 IP2X voltage detector. For best results from your instrument: „ read these operating instructions carefully, „ comply with the precautions for use. WARNING, risk of DANGER! The operator must refer to these instructions whenever this danger symbol appears.

  • Seite 21: Precautions For Use

    PRECAUTIONS FOR USE This device is protected against voltages up to 600V with respect to earth in measurement category IV. The protection provided by the device may be compromised if it is used other than as specified by the manufacturer and so endanger the user.

  • Seite 22: Safety Advices

    SAFETY ADVICES „ Depending on the internal impedance of the voltage detector there will be a different capability of indicating the presence or absence of operating voltage in case of the presence of interference voltage. „ A voltage detector of relatively low internal impedance, com- pared to the reference value of 100 kΩ, will not indicate all interference voltages having an original voltage value above the ELV level.

  • Seite 23: Delivery Condition

    1. DELIVERY CONDITION C.A 742 IP2X voltage detector Delivered in blister pack with: „ one black probe lead 1m long, „ one red IP2X probe tip 4mm in diameter, „ one black IP2X probe tip 4mm in diameter, „ one strap, „...

  • Seite 24: Presentation

    2. PRESENTATION 2.1. C.A 742 IP2X Red IP2X probe tip. Black IP2X probe tip. Connection terminals. Bargraph. Phase indica- 690 AC tor. 600V 750 DC CAT IV Ω Hazardous voltage indi- cator. Polarity indi- C.A 742 SAFETY TESTER cator. Ω...
  • Seite 25 2.2. ON THE BACK When the device is not in use, the probe lead can be stowed on the back. Retractable protec- tive caps. Guards. Probe lead. Battery compart- ment cover. 2.3. IP2X PROBE TIPS The IP2X probe tips and the probe lead are supplied with the device.
  • Seite 26 Connect the red IP2X probe tip to the + terminal and the black probe lead to the COM terminal. Then connect the black IP2X probe tip to the probe lead. Black IP2X probe tip. Red IP2X probe tip. 690 AC 600V 750 DC CAT IV...
  • Seite 27 The C.A 742 IP2X is a Voltage Detector with indicator lights. It complies with the requirements of standard IEC 61243-3. The main function of the C.A 742 IP2X is to test for the absence of any voltage. It detects hazardous voltages,...

  • Seite 28: Use

    This device is a detector. The indications it provides must not be used for measurement purposes. 3.1. SELF-TEST Before using the C.A 742 IP2X, perform a self-test. This checks the integrity of the leads, the proper operation of the electronic circuit, and the battery voltage.

  • Seite 29: Voltage Detection

    Position beyond which your hands must not go. Place the test probes on the element to be tested and maintain a firm contact. There is no need to switch the C.A 742 IP2X on, because it starts up automatically.
  • Seite 30 If the voltage present is: „ AC, the indicators light to indicate its value and the + (green) and - (orange) indicators light. 600V 690 AC CAT IV 750 DC Ω „ DC, the indicators light to indicate its value and the + indi- cator (green) or the - indicator (orange) lights to indicate the polarity.
  • Seite 31 Ω Keep the button pressed. If no voltage is detected, the C.A 742 IP2X performs a continuity test. „ If the resistance is below the continuity threshold, indica- tors 12 to 230 flash one after another. The device emits a continuous audible signal.
  • Seite 32 If the test probe is in fact on the phase, the Ph (phase) indica- tor flashes and the device beeps. 600V 690 AC CAT IV 750 DC Ω Warning: if the Ph indicator is not flashing, that does not mean that there is no hazardous voltage on the outlet.

  • Seite 33: Characteristics

    The indicator corresponding to voltage V lights before the voltage reaches 85% V. If no indicator lights, the voltage present is < 12V. The C.A 742 IP2X must be used only on networks at stand- ardized voltages. Operating cycle: 30s (maximum duration for which the device...

  • Seite 34: Environmental Conditions

    Pollution degree: 2. Altitude: <2000m. 4.4. 4.5. ALIMENTATION The C.A 742 IP2X is powered by two 1.5V alkaline batteries (type AAA or LR3). The battery life is 7,000 10-second measurements. The batteries can be replaced by rechargeable batteries, but the life between charges will be much shorter.

  • Seite 35: Compliance With International Standards

    4.7. COMPLIANCE WITH INTERNATIONAL STANDARDS Two-pole voltage detector per IEC 61243-3 ed. 3 of 2015. The device is in conformity with IEC-61010-1 600V, CAT IV. 4.8. ELECTROMAGNETIC COMPATIBILITY Emissions and immunity in an industrial setting compliant with IEC 61326-1.

  • Seite 36: Maintenance

    5. MAINTENANCE Except for the batteries, the instrument contains no parts that can be replaced by personnel who have not been specially trained and accredited. Any unauthorized repair or replacement of a part by an “equivalent” may gravely impair safety. 5.1.

  • Seite 37: Warranty

    6. WARRANTY Except as otherwise stated, our warranty is valid for 24 months starting from the date on which the equipment was sold. Extract from our General Conditions of Sale provided on request. The warranty does not apply in the following cases: „...
