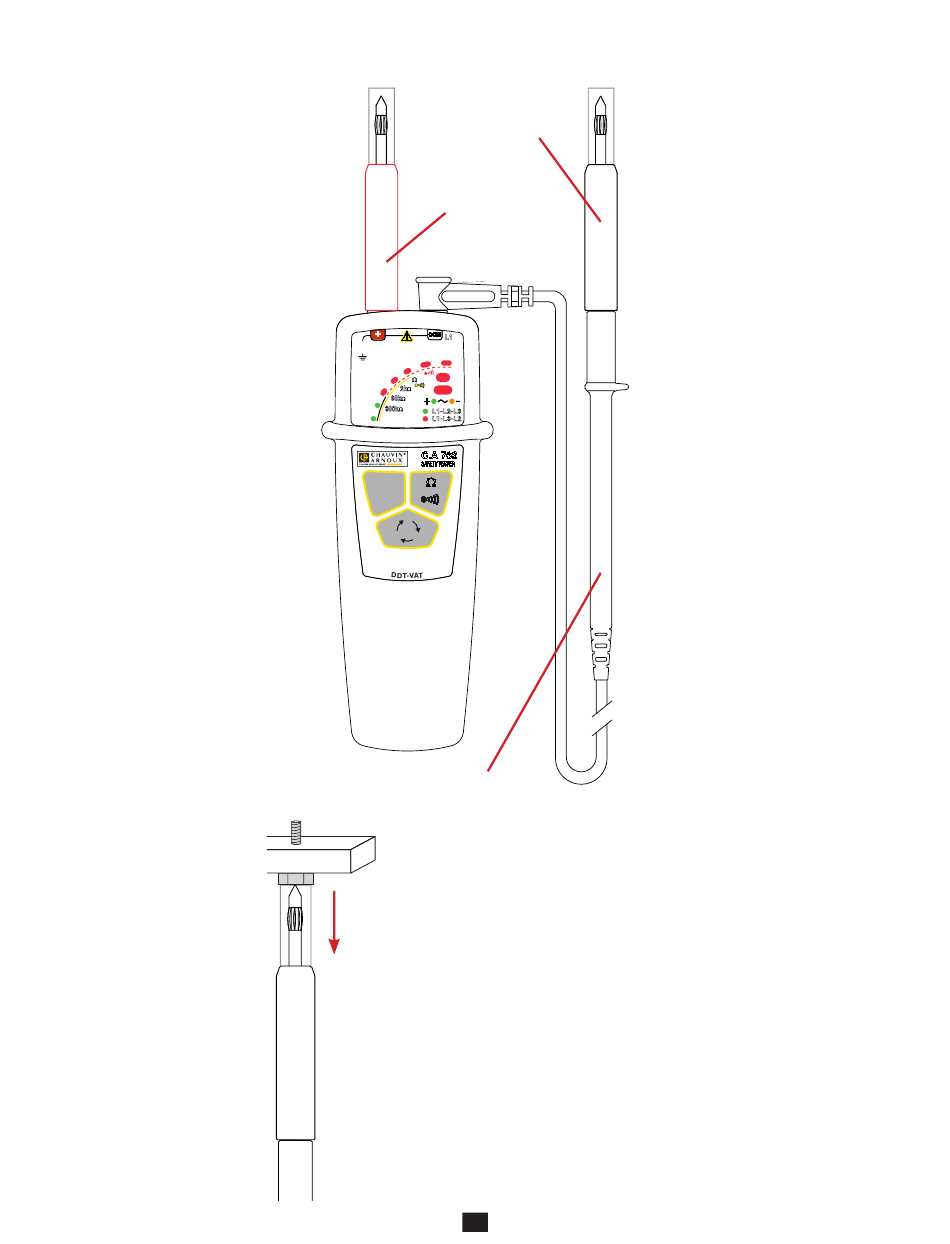

Conecte la punta de prueba roja IP2X al borne + y el cable
portapuntas negro al borne COM. A continuación, conecte la
punta de prueba negra IP2X al cable portapuntas.
Punta de prue-
ba roja IP2X.
+
COM
L1
600V
690 AC
CAT IV
400
750 DC
230
V
AC
127
DC
Ph
Ω
50
2k
Ω ELV
60k
Ω +
24
300k
Ω
L1-L2-L3
12
L1-L3-L2
C.A 762
SAFETY TESTER
Ω
AUTO TEST
L1
L3
L2
Cable portapuntas
negro.
Para realizar una prueba, coloque la
punta de prueba en frente del objeto a
probar o de la toma. Apriete, la protección
se desliza y la punta de prueba entra en
contacto con el objeto a probar.
Punta de prueba
negra IP2X.
-
