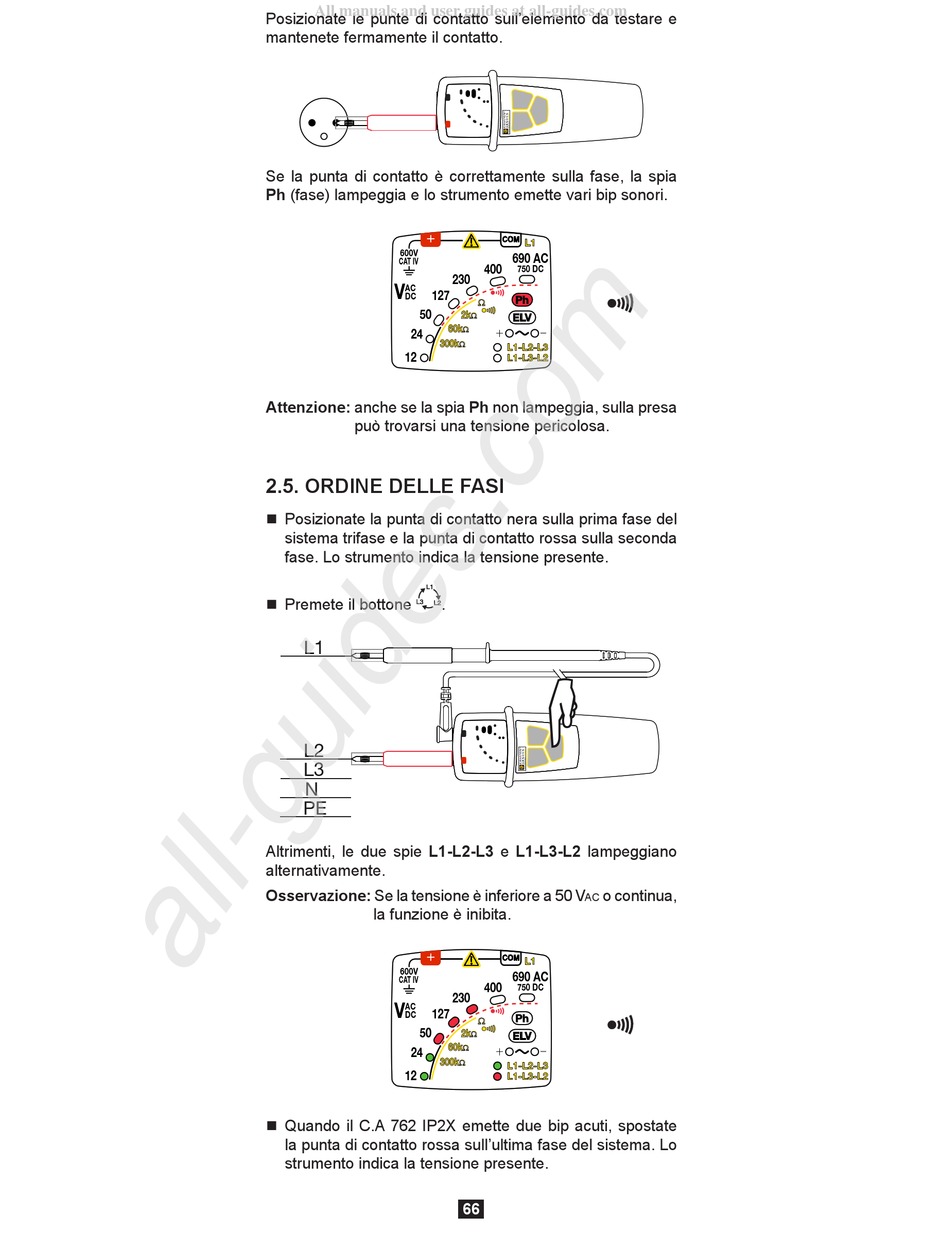

Posizionate le punte di contatto sull'elemento da testare e
mantenete fermamente il contatto.
Se la punta di contatto è correttamente sulla fase, la spia
Ph (fase) lampeggia e lo strumento emette vari bip sonori.
+
600V
CAT IV
V
AC
127
DC
50
24
300k
12
Attenzione: anche se la spia Ph non lampeggia, sulla presa
può trovarsi una tensione pericolosa.
2.5. ORDINE DELLE FASI
„ Posizionate la punta di contatto nera sulla prima fase del
sistema trifase e la punta di contatto rossa sulla seconda
fase. Lo strumento indica la tensione presente.
„ Premete il bottone .
L1
L2
L3
N
PE
Altrimenti, le due spie L1-L2-L3 e L1-L3-L2 lampeggiano
alternativamente.
Osservazione: Se la tensione è inferiore a 50 V
la funzione è inibita.
+
600V
CAT IV
V
AC
127
DC
50
24
300k
12
„ Quando il C.A 762 IP2X emette due bip acuti, spostate
la punta di contatto rossa sull'ultima fase del sistema. Lo
strumento indica la tensione presente.
COM
L1
690 AC
400
750 DC
230
Ph
Ω
2k
Ω
ELV
60k
+
Ω -
Ω
L1-L2-L3
L1-L3-L2

o continua,
ac
COM
L1
690 AC
400
750 DC
230
Ph
Ω
2k
Ω
ELV
60k
+ -
Ω
Ω
L1-L2-L3
L1-L3-L2
66
