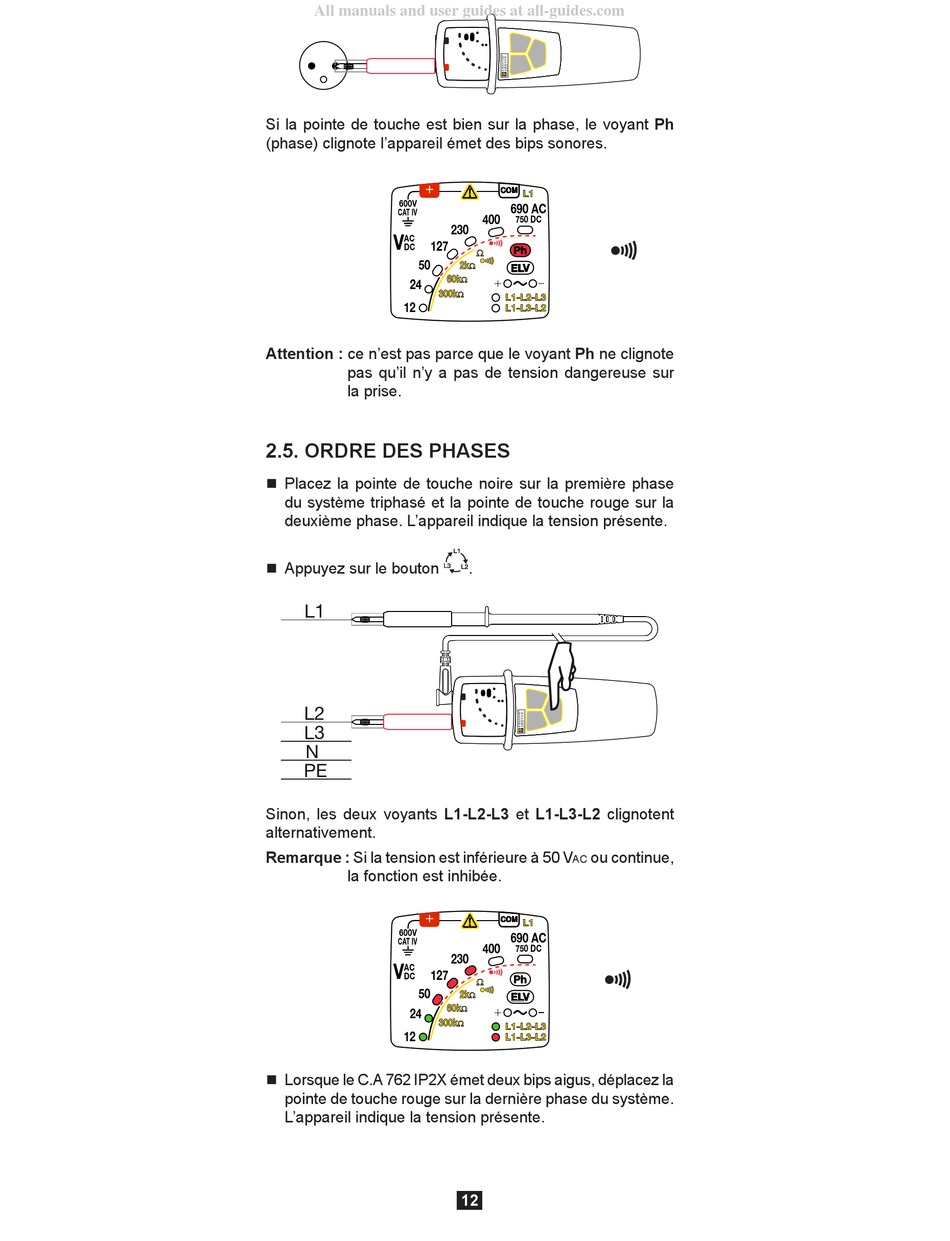

Chauvin Arnoux C.A 762 IP2X Bedienungsanleitung Seite 12

All manuals and user guides at all-guides.com
Si la pointe de touche est bien sur la phase, le voyant Ph
(phase) clignote l'appareil émet des bips sonores.
+
600V
CAT IV
V
AC
127
DC
50
24
300k
12
Attention : ce n'est pas parce que le voyant Ph ne clignote
pas qu'il n'y a pas de tension dangereuse sur
la prise.
2.5. ORDRE DES PHASES
„ Placez la pointe de touche noire sur la première phase
du système triphasé et la pointe de touche rouge sur la
deuxième phase. L'appareil indique la tension présente.
„ Appuyez sur le bouton
L1
L2
L3
N
PE
Sinon, les deux voyants L1-L2-L3 et L1-L3-L2 clignotent
alternativement.
Remarque : Si la tension est inférieure à 50 V
la fonction est inhibée.
+
600V
CAT IV
V
AC
127
DC
50
24
300k
12
„ Lorsque le C.A 762 IP2X émet deux bips aigus, déplacez la
pointe de touche rouge sur la dernière phase du système.
L'appareil indique la tension présente.
COM
L1
690 AC
400
750 DC
230
Ph
Ω
2k
Ω
ELV
60k
+ -
Ω
Ω
L1-L2-L3
L1-L3-L2
.

ou continue,
ac
COM
L1
690 AC
400
750 DC
230
Ph
Ω
2k
Ω ELV
60k
+ -
Ω
Ω
L1-L2-L3
L1-L3-L2
