Pronar T286 KAPITEL 3

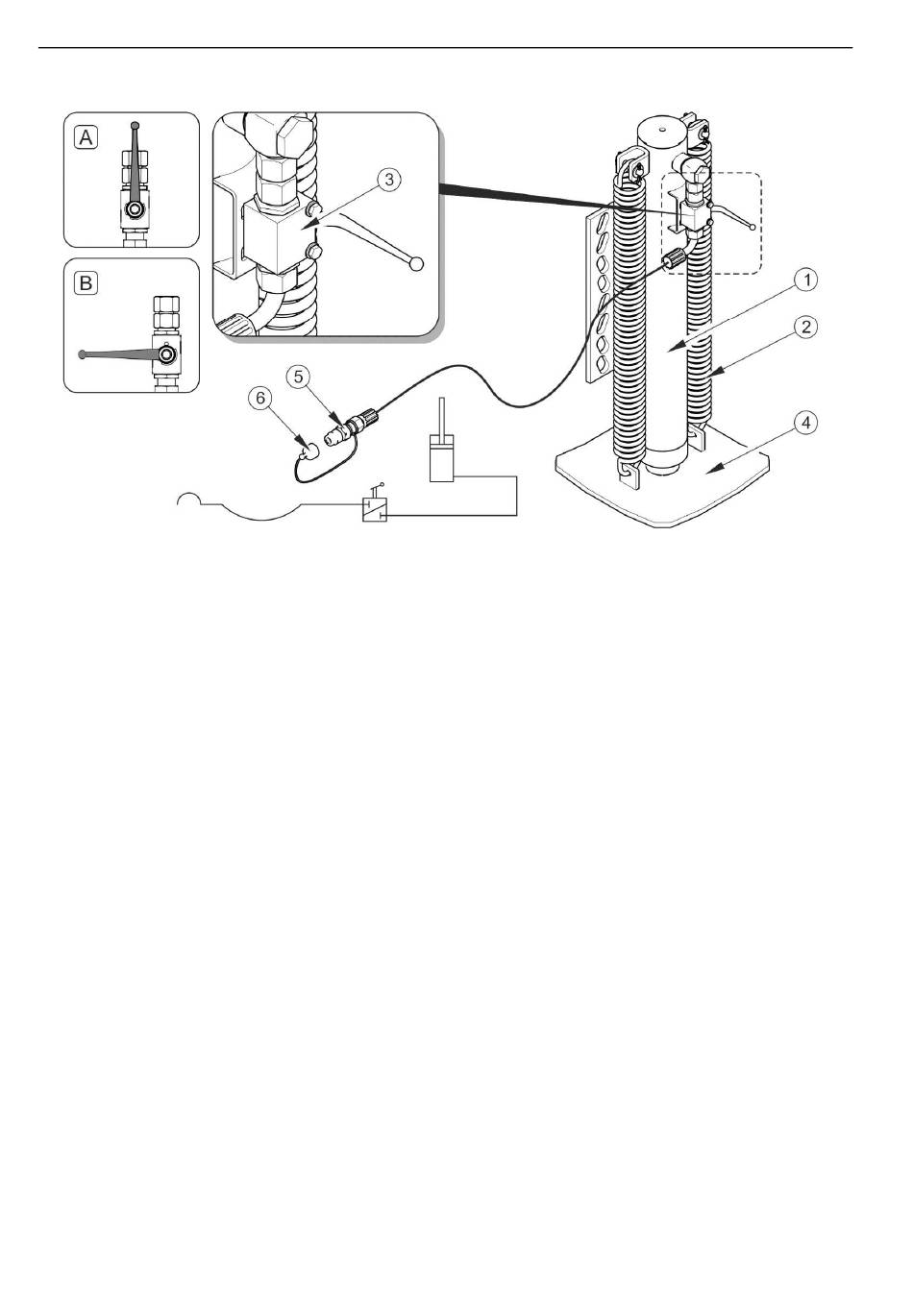

ABBILDUNG 3.17 Aufbau und Schema der Hydraulikanlage des geraden Stützfußes
(1) Hydraulikzylinder, (2) Feder, (3) Feder, (4) Stützfuß, (5) Schnellkupplung -
Steckverbindung, (6) Verschluss des Steckanschlusses (rot), (A) Ventil in geöffneter
Stellung, (B) Ventil in geschlossener Stellung
Der Anhänger kann mit einer geraden hydraulischen Stütze – Abbildung (3.17) oder mit einer
geknickten hydraulischen Stütze – Abbildung (3.18) ausgestattet werden.
Das Ein- und Ausklappen der Stütze erfolgt durch das Ein- oder Ausfahren der Kolbenstange
des Hydraulikzylinders. Durch Umstellen des Ventilhebels (3) in die Position (B) wird die
Stütze in einer unveränderlichen Position blockiert. Das Herablassen der Stütze erfolgt durch
Umstellung des Ventilhebels in die offene Stellung (A).
Das über den Hydraulikverteiler des Schleppers zugeführte Hydrauliköl lenkt die
Kolbenstange des Zylinders auf gewünschte Höhe aus. Die Rückkehr der geraden Stütze in
die Transportposition erfolgt durch Einstellung des Hydraulikkreises im Schlepper in die
schwimmende Stellung und wird durch die Federn (2) erzwungen – Abbildung (3.17). Die
Hydraulikleitung für die Steuerung der Stütze ist mit einer Schnellkupplung - Steckanschluss
(5) ausgestatte und mit einer Kappe (6) geschützt.
Bei der geknickten Stütze befindet sich die Rückstellfeder im Innern der Zylinderhülse (2) –
Abbildung (3.18). Zum Blockieren der Stütze in der Transportposition (eingeklappt) oder
Parkposition (ausgeklappt) dient der Sperrbolzen (4).
3.22
