PRONAR T286 Bedienungsanleitung Seite 60

Pronar T286 KAPITEL 3

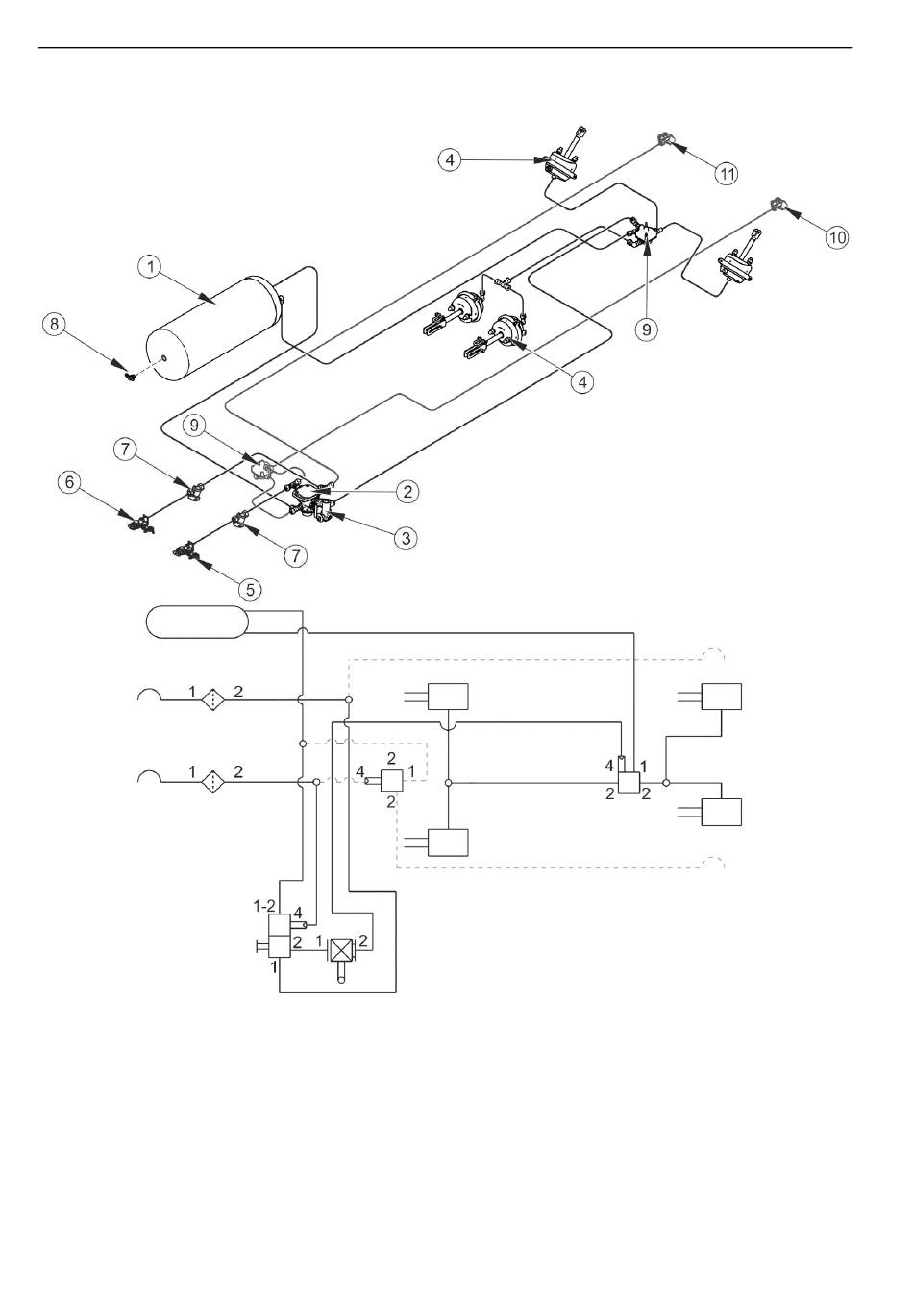

ABBILDUNG 3.8 Aufbau und Schema der Zweikreis-Druckluftbremse mit manuellem
Bremskraftregler
(1) Druckluftbehälter, (2) Steuerungsventil, (3) Bremskraftregler, (4) pneumatischer Zylinder,
(5) Leitungsanschluss (gelb), (6) Leitungsanschluss (rot), (7) Luftfilter, (8) Kontrollanschluss
des Druckluftbehälters, (9) Relaisventil, (10) Anschlussdose gelb, (11) Anschlussdose rot
3.12
