Vor der Inbetriebnahme
12

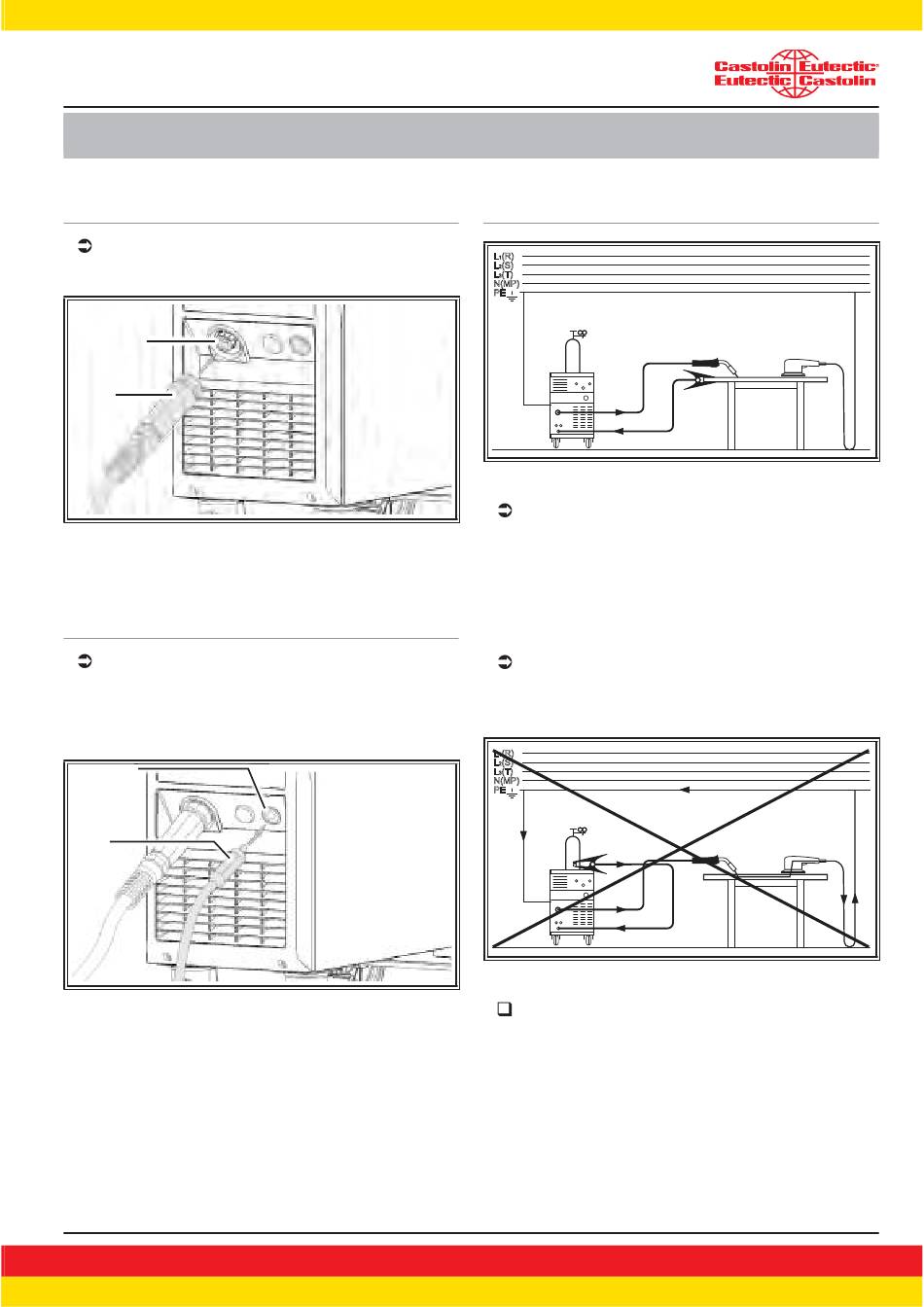

Vor der Inbetriebnahme
12.1
Brenner anschließen
Schließen Sie den Zentralstecker 17 des
Brenners an der Zentralbuchse 11 an.
11
17
Abb. 2:
Brenner anschließen
12.2
Werkstückleitung
anschließen
Schließen Sie die Werkstückleitung
18 an die Anschlussbuchse 10 an und
sichern Sie diese mit einer Rechtsdre-
hung.
10
18
Abb. 3:
Werkstückleitung anschließen
Stronger,
Castolin Eutectic
with
www.castolin.com
12.3
Masseklemme befestigen
Abb. 4:
Richtig
Befestigen Sie die Massezange der Werk-
stückleitung in unmittelbarer Nähe der
Schweißstelle, damit sich der Schweiß-
strom seinen Rückweg über Maschinen-
teile, Kugellager oder elektrische Schal-
tungen nicht selbst suchen kann.
Schließen Sie die Masseklemme fest an
den Schweißtisch oder das Werkstück
an.
Abb. 5:
Falsch
Legen Sie die Masseklemme nicht auf
die Schweißanlage bzw. Gasflasche,
da sonst der Schweißstrom über die
Schutzleiterverbindungen geführt wird
und diese zerstört.
