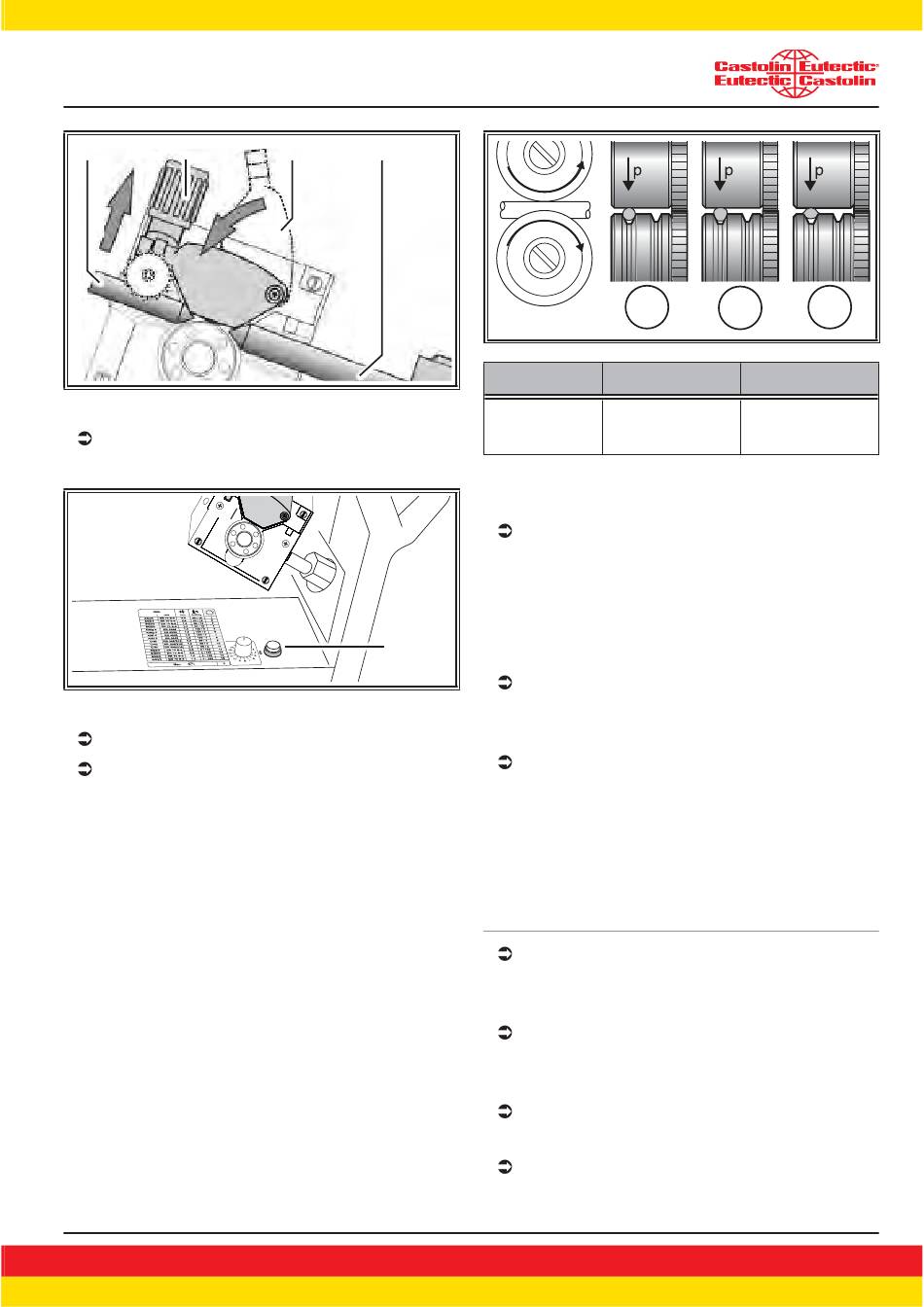

Abb. 8:
2-Rollen-Vorschub schließen
Schalten Sie das Gerät am Hauptschal-
ter 9 ein.
Abb. 9:
Drahteinlauftaster
Drücken Sie den Drahteinlauftaster 29.
Stellen Sie den Anpressdruck mit den
Regulierschrauben 27 so ein, dass die
Drahtvorschubrollen 25 beim Festhal-
ten der Schweißdrahtspule gerade noch
durchdrehen. Der Draht darf nicht ge-
klemmt oder verformt werden.
28
11
29
Stronger,
Castolin Eutectic
with
www.castolin.com
A
A
richtig
Anpressdruck
zu hoch
Abb. 10:
Drahtvorschubrollen
Hinweis für Vorschubeinheit mit 4 Rollen:
Stellen Sie den Anpressdruck der Draht-
vorschubrollen 25 auf der Seite der Ein-
laufdüse 26 geringer als auf der Seite
der Zentralbuchse 11 ein, um die Draht-
elektrode innerhalb der Vorschubein-
heit auf Zug zu halten.
Den Drahteinlauftaster 29 solange drü-
cken, bis der Draht am Brennerhals ca.
20 mm herausragt.
Schrauben Sie die zur Drahtdicke pas-
sende Stromdüse in den Brenner und
schneiden Sie das überstehende Drah-
tende ab.
12.6
Schutzgasflasche
anschließen
Stellen Sie die Schutzgasflasche 14 auf
die Abstellplatte und sichern Sie diese
mit den beiden Sicherungsketten 1.
Öffnen Sie mehrmals kurz das Gasfla-
schenventil 32, um eventuell vorhande-
ne Schmutzpartikel herauszublasen.
Schließen Sie den Druckminderer 13 an
die Schutzgasflasche 14 an.
Schrauben Sie den Schutzgasschlauch 5
am Druckminderer 13 an.
C
B
B
C
falsche Draht-
vorschubrolle
