Ratschläge für einen korrekten
Zugang zum Gerät
Vorbereitung zur Montage
1. Bei der Serie "EP" - EP-ED" den Heizstab und die Motoren ansch-
ließen, indem man eine der vorgeformten Öffnungen "C" durchstößt;
den mitgelieferten Kabeldurchgang aus Gummi verwenden, um
Schäden an den Kabeln zu vermeiden.
2. Bei der Serie "EP/B" - "EP/B-ED", sind der Heizstab und die Motoren
bereits in der Abzweigedose angeschlossen: für die elektrischen
Anschlüsse sind auf jeden Fall die vorgeformten Öffnungen "C" und der
Kabeldurchgang aus Gummi zu verwenden.

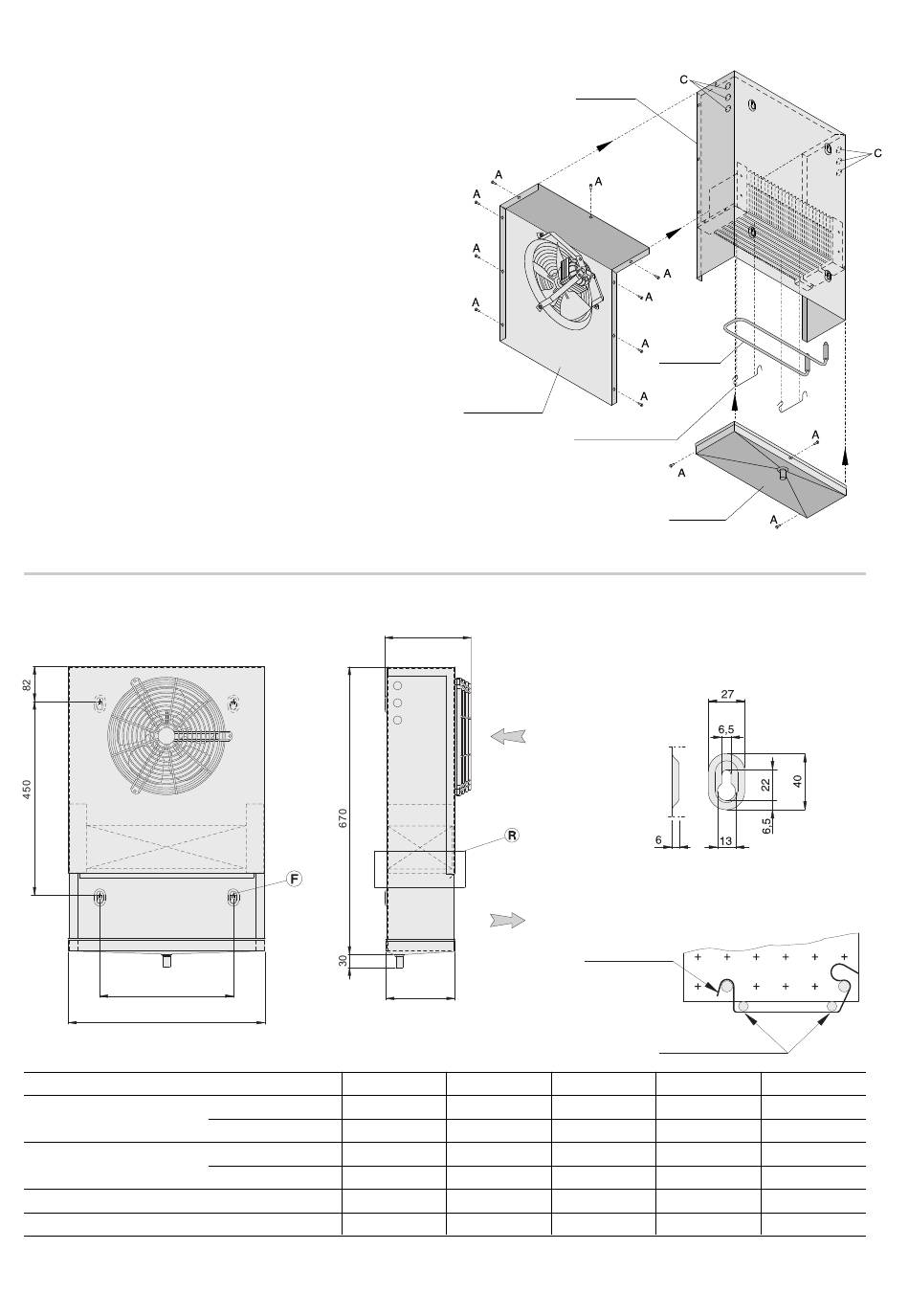

Ausbau / Zusammenbau
1. Das Lüfterblech und die Tropfwanne mittels der Schrauben "A" entfer-
nen / montieren.
Konstruktionseigenschaften und Abmessungen
B
A
Modell EP
Abmessungen
(mm)
Innere Batterieanschlüsse
Tauwasserabfluß
Nettogewicht
( • ) Termostatisches Ventil mit Außendruck-Kompensator anwenden.
6
www.modinecoolers.com
A
B
In (SAE)
Out (SAE)
ø mm
kg
Lüfterblech
Heizstabbefestigungsfeder
200
Einzelheit der "R" Heizstäbebefestigung
Heizstabbefestigungsfeder
170
80
81
460
460
310
310
1/2
1/2
1/2
1/2
16
16
6,4
6,4
Gehäuse
Heizstab
Tropfwanne
Einzelheit der "F" Befestigung
Heizstab
(•) 201
101
460
810
310
660
1/2
1/2
1/2
5/8
16
16
7,1
12,1
(•) 301
1160
1010
1/2
5/8
16
16,8
