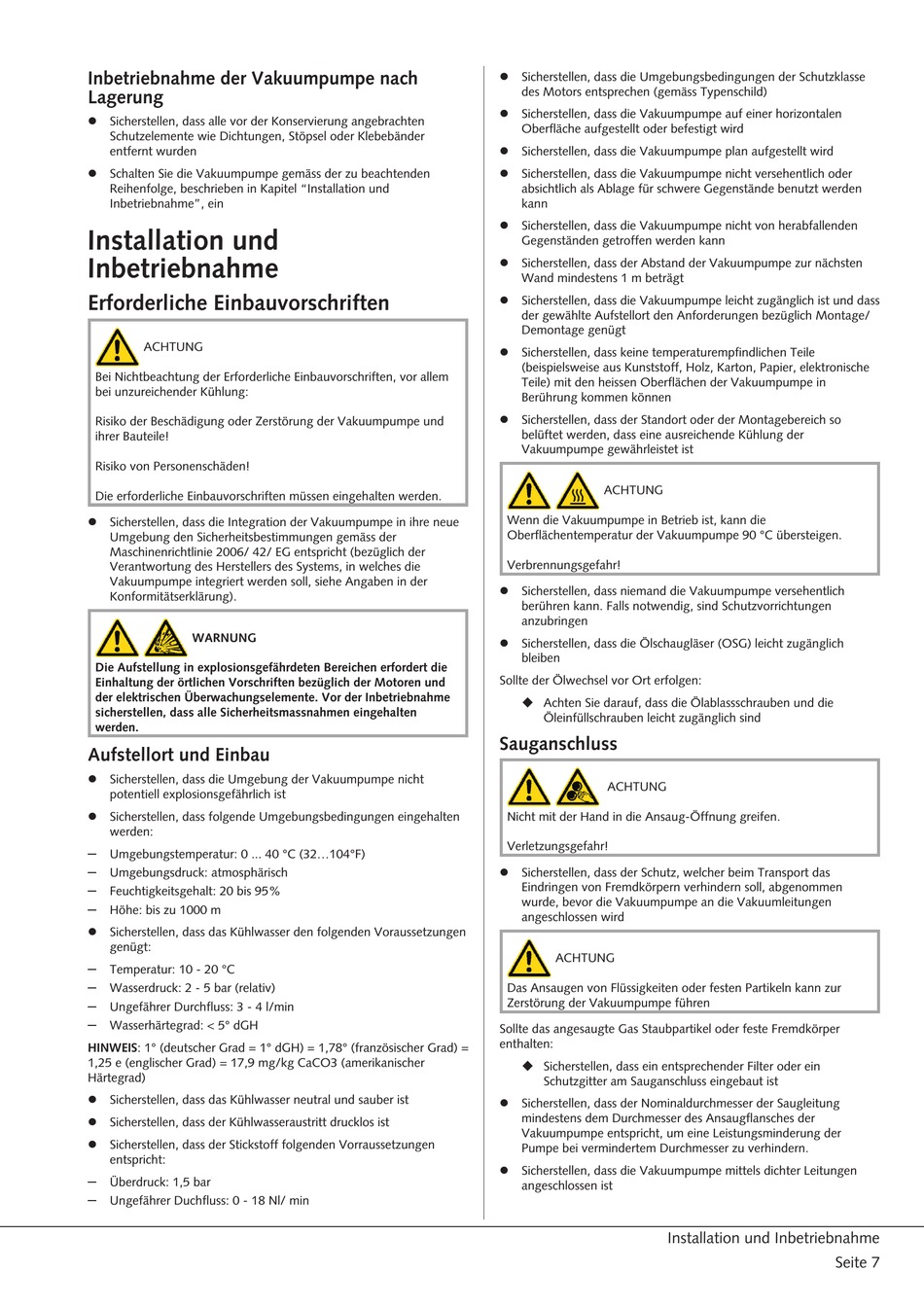

Inbetriebnahme der Vakuumpumpe nach
Lagerung
l Sicherstellen, dass alle vor der Konservierung angebrachten
Schutzelemente wie Dichtungen, Stöpsel oder Klebebänder
entfernt wurden
l Schalten Sie die Vakuumpumpe gemäss der zu beachtenden
Reihenfolge, beschrieben in Kapitel "Installation und
Inbetriebnahme", ein
Installation und
Inbetriebnahme
Erforderliche Einbauvorschriften
ACHTUNG
Bei Nichtbeachtung der Erforderliche Einbauvorschriften, vor allem
bei unzureichender Kühlung:
Risiko der Beschädigung oder Zerstörung der Vakuumpumpe und
ihrer Bauteile!
Risiko von Personenschäden!
Die erforderliche Einbauvorschriften müssen eingehalten werden.
l Sicherstellen, dass die Integration der Vakuumpumpe in ihre neue
Umgebung den Sicherheitsbestimmungen gemäss der
Maschinenrichtlinie 2006/ 42/ EG entspricht (bezüglich der
Verantwortung des Herstellers des Systems, in welches die
Vakuumpumpe integriert werden soll, siehe Angaben in der
Konformitätserklärung).
WARNUNG
Die Aufstellung in explosionsgefährdeten Bereichen erfordert die
Einhaltung der örtlichen Vorschriften bezüglich der Motoren und
der elektrischen Überwachungselemente. Vor der Inbetriebnahme
sicherstellen, dass alle Sicherheitsmassnahmen eingehalten
werden.
Aufstellort und Einbau
l Sicherstellen, dass die Umgebung der Vakuumpumpe nicht
potentiell explosionsgefährlich ist
l Sicherstellen, dass folgende Umgebungsbedingungen eingehalten
werden:
Umgebungstemperatur: 0 ... 40 °C (32¼104°F)
–
Umgebungsdruck: atmosphärisch
–
Feuchtigkeitsgehalt: 20 bis 95%
–
Höhe: bis zu 1000 m
–
l Sicherstellen, dass das Kühlwasser den folgenden Voraussetzungen
genügt:
Temperatur: 10 - 20 °C
–
Wasserdruck: 2 - 5 bar (relativ)
–
Ungefährer Durchfluss: 3 - 4 l/min
–
Wasserhärtegrad: < 5° dGH
–
HINWEIS: 1° (deutscher Grad = 1° dGH) = 1,78° (französischer Grad) =
1,25 e (englischer Grad) = 17,9 mg/kg CaCO3 (amerikanischer
Härtegrad)
l Sicherstellen, dass das Kühlwasser neutral und sauber ist
l Sicherstellen, dass der Kühlwasseraustritt drucklos ist
l Sicherstellen, dass der Stickstoff folgenden Vorraussetzungen
entspricht:
Überdruck: 1,5 bar
–
Ungefährer Duchfluss: 0 - 18 Nl/ min
–
l Sicherstellen, dass die Umgebungsbedingungen der Schutzklasse
des Motors entsprechen (gemäss Typenschild)
l Sicherstellen, dass die Vakuumpumpe auf einer horizontalen
Oberfläche aufgestellt oder befestigt wird
l Sicherstellen, dass die Vakuumpumpe plan aufgestellt wird
l Sicherstellen, dass die Vakuumpumpe nicht versehentlich oder
absichtlich als Ablage für schwere Gegenstände benutzt werden
kann
l Sicherstellen, dass die Vakuumpumpe nicht von herabfallenden
Gegenständen getroffen werden kann
l Sicherstellen, dass der Abstand der Vakuumpumpe zur nächsten
Wand mindestens 1 m beträgt
l Sicherstellen, dass die Vakuumpumpe leicht zugänglich ist und dass
der gewählte Aufstellort den Anforderungen bezüglich Montage/
Demontage genügt
l Sicherstellen, dass keine temperaturempfindlichen Teile
(beispielsweise aus Kunststoff, Holz, Karton, Papier, elektronische
Teile) mit den heissen Oberflächen der Vakuumpumpe in
Berührung kommen können
l Sicherstellen, dass der Standort oder der Montagebereich so
belüftet werden, dass eine ausreichende Kühlung der
Vakuumpumpe gewährleistet ist
ACHTUNG
Wenn die Vakuumpumpe in Betrieb ist, kann die
Oberflächentemperatur der Vakuumpumpe 90 °C übersteigen.
Verbrennungsgefahr!
l Sicherstellen, dass niemand die Vakuumpumpe versehentlich
berühren kann. Falls notwendig, sind Schutzvorrichtungen
anzubringen
l Sicherstellen, dass die Ölschaugläser (OSG) leicht zugänglich
bleiben
Sollte der Ölwechsel vor Ort erfolgen:
u Achten Sie darauf, dass die Ölablassschrauben und die
Öleinfüllschrauben leicht zugänglich sind
Sauganschluss
ACHTUNG
Nicht mit der Hand in die Ansaug-Öffnung greifen.
Verletzungsgefahr!
l Sicherstellen, dass der Schutz, welcher beim Transport das
Eindringen von Fremdkörpern verhindern soll, abgenommen
wurde, bevor die Vakuumpumpe an die Vakuumleitungen
angeschlossen wird
ACHTUNG
Das Ansaugen von Flüssigkeiten oder festen Partikeln kann zur
Zerstörung der Vakuumpumpe führen
Sollte das angesaugte Gas Staubpartikel oder feste Fremdkörper
enthalten:
u Sicherstellen, dass ein entsprechender Filter oder ein
Schutzgitter am Sauganschluss eingebaut ist
l Sicherstellen, dass der Nominaldurchmesser der Saugleitung
mindestens dem Durchmesser des Ansaugflansches der
Vakuumpumpe entspricht, um eine Leistungsminderung der
Pumpe bei vermindertem Durchmesser zu verhindern.
l Sicherstellen, dass die Vakuumpumpe mittels dichter Leitungen
angeschlossen ist
Installation und Inbetriebnahme
Seite 7
