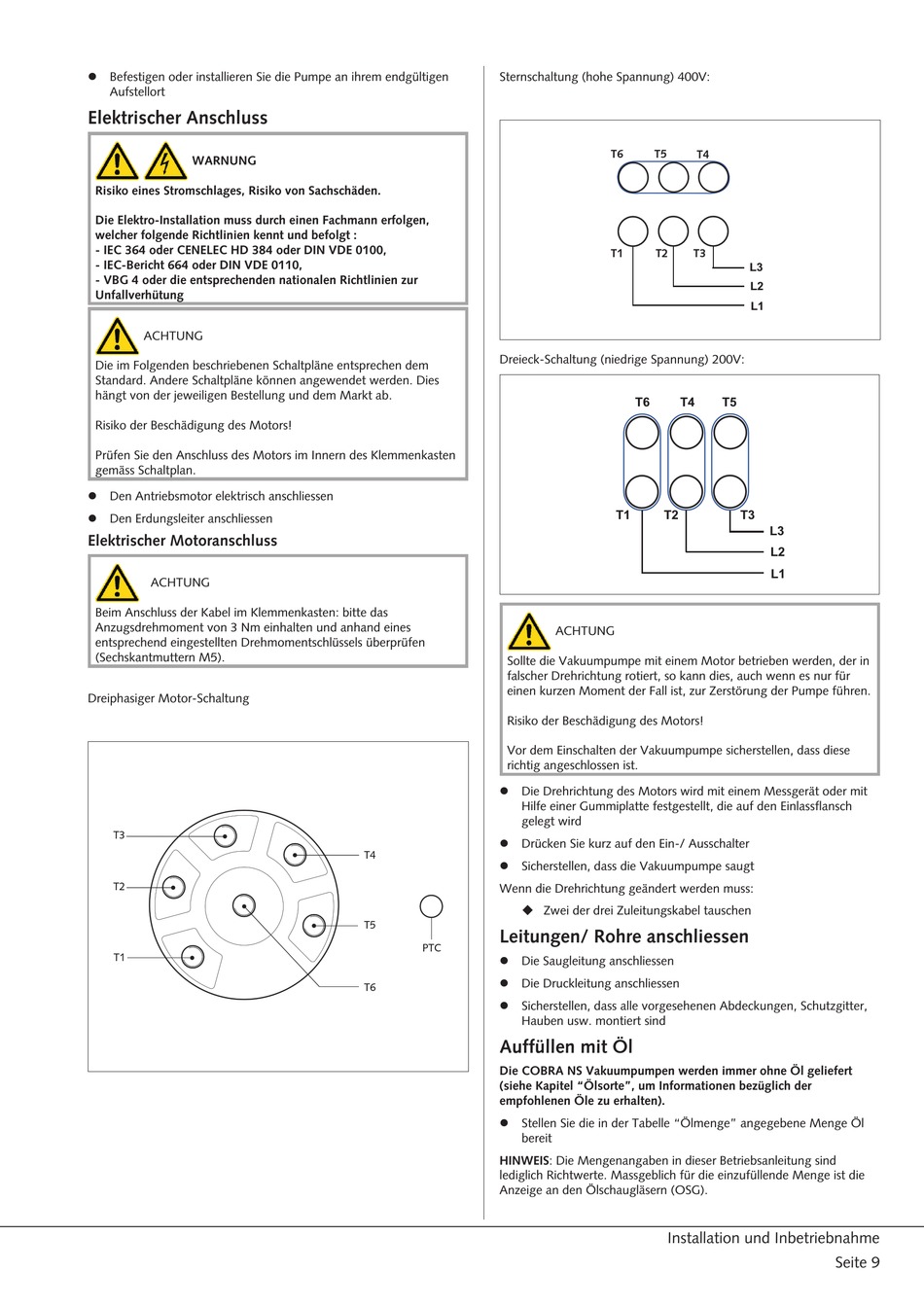

l Befestigen oder installieren Sie die Pumpe an ihrem endgültigen
Aufstellort
Elektrischer Anschluss
WARNUNG
Risiko eines Stromschlages, Risiko von Sachschäden.
Die Elektro-Installation muss durch einen Fachmann erfolgen,
welcher folgende Richtlinien kennt und befolgt :
- IEC 364 oder CENELEC HD 384 oder DIN VDE 0100,
- IEC-Bericht 664 oder DIN VDE 0110,
- VBG 4 oder die entsprechenden nationalen Richtlinien zur
Unfallverhütung
ACHTUNG
Die im Folgenden beschriebenen Schaltpläne entsprechen dem
Standard. Andere Schaltpläne können angewendet werden. Dies
hängt von der jeweiligen Bestellung und dem Markt ab.
Risiko der Beschädigung des Motors!
Prüfen Sie den Anschluss des Motors im Innern des Klemmenkasten
gemäss Schaltplan.
l Den Antriebsmotor elektrisch anschliessen
l Den Erdungsleiter anschliessen
Elektrischer Motoranschluss
ACHTUNG
Beim Anschluss der Kabel im Klemmenkasten: bitte das
Anzugsdrehmoment von 3 Nm einhalten und anhand eines
entsprechend eingestellten Drehmomentschlüssels überprüfen
(Sechskantmuttern M5).
Dreiphasiger Motor-Schaltung
T3
T2
T1
Sternschaltung (hohe Spannung) 400V:
Dreieck-Schaltung (niedrige Spannung) 200V:
Sollte die Vakuumpumpe mit einem Motor betrieben werden, der in
falscher Drehrichtung rotiert, so kann dies, auch wenn es nur für
einen kurzen Moment der Fall ist, zur Zerstörung der Pumpe führen.
Risiko der Beschädigung des Motors!
Vor dem Einschalten der Vakuumpumpe sicherstellen, dass diese
richtig angeschlossen ist.
l Die Drehrichtung des Motors wird mit einem Messgerät oder mit
Hilfe einer Gummiplatte festgestellt, die auf den Einlassflansch
gelegt wird
l Drücken Sie kurz auf den Ein-/ Ausschalter
T4
l Sicherstellen, dass die Vakuumpumpe saugt
Wenn die Drehrichtung geändert werden muss:
u Zwei der drei Zuleitungskabel tauschen
T5
Leitungen/ Rohre anschliessen
PTC
l Die Saugleitung anschliessen
l Die Druckleitung anschliessen
T6
l Sicherstellen, dass alle vorgesehenen Abdeckungen, Schutzgitter,
Hauben usw. montiert sind
Auffüllen mit Öl
Die COBRA NS Vakuumpumpen werden immer ohne Öl geliefert
(siehe Kapitel "Ölsorte", um Informationen bezüglich der
empfohlenen Öle zu erhalten).
l Stellen Sie die in der Tabelle "Ölmenge" angegebene Menge Öl
bereit
HINWEIS: Die Mengenangaben in dieser Betriebsanleitung sind
lediglich Richtwerte. Massgeblich für die einzufüllende Menge ist die
Anzeige an den Ölschaugläsern (OSG).
T6
T5
T4
T1
T2
T3
T6
T4
T5
T1
T2
ACHTUNG
Installation und Inbetriebnahme
L3
L2
L1
T3
L3
L2
L1
Seite 9
