Installation
Benötigte Werkzeuge
● Sechskantschlüssel, SW 13
● Kalibrierter Drehmomentschlüssel (Anziehfaktor ≤ 1,6)

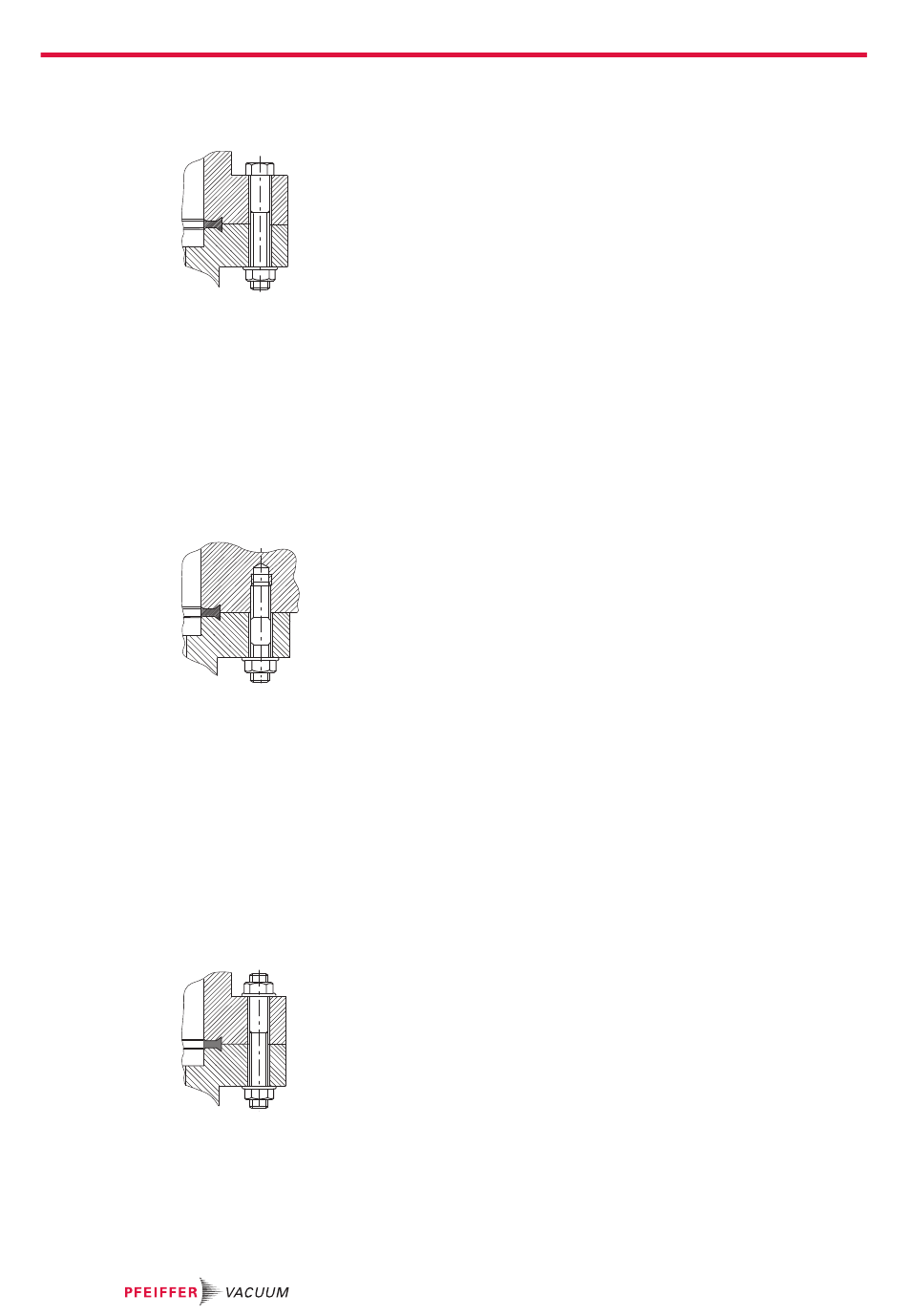

Abb. 14:
Verbindung von Sechskantschraube und Durchgangsbohrungen
1. Verwenden Sie für den Anschluss nur die zugelassenen Befestigungssätze von Pfeiffer Vacuum.
2. Sofern verwendet: Setzen Sie das Schutzgitter oder den Splitterschutz mit den Klemmfahnen
3. Legen Sie die Dichtung genau in die Ausdrehung.
4. Verbinden Sie die Flansche gemäß der Abbildung mit den Bauteilen des Befestigungssatzes.
5. Ziehen Sie die Schraubverbindungen umlaufend an.
6. Überprüfen Sie abschließend das Drehmoment, da durch das Fließen des Dichtungsmaterials ein
Abb. 15:
Verbindung von Stiftschraube und Gewindebohrung
1. Verwenden Sie für den Anschluss nur die zugelassenen Befestigungssätze von Pfeiffer Vacuum.
2. Schrauben Sie die erforderliche Anzahl von Stiftschrauben mit dem kürzeren Einschraubende in
3. Sofern verwendet: Setzen Sie das Schutzgitter oder den Splitterschutz mit den Klemmfahnen
4. Legen Sie die Dichtung genau in die Ausdrehung.
5. Verbinden Sie die Flansche gemäß der Abbildung mit den Bauteilen des Befestigungssatzes.
6. Ziehen Sie die Schraubverbindungen umlaufend an.
7. Überprüfen Sie abschließend das Drehmoment, da durch das Fließen des Dichtungsmaterials ein
Abb. 16:
Verbindung von Stiftschraube und Durchgangsbohrung
1. Verwenden Sie für den Anschluss nur die zugelassenen Befestigungssätze von Pfeiffer Vacuum.
2. Sofern verwendet: Setzen Sie das Schutzgitter oder den Splitterschutz mit den Klemmfahnen
30/80
Flanschverbindung CF-F, Sechskantschraube und Durchgangsbohrung
nach unten in den Hochvakuumflansch der Turbopumpe ein.
– Anziehdrehmoment: 22 ± 2 Nm
Nachziehen der Schrauben erforderlich sein kann.
Flanschverbindung CF-F, Siftschraube und Gewindebohrung
die Bohrungen am Gegenflansch.
nach unten in den Hochvakuumflansch der Turbopumpe ein.
– Anziehdrehmoment: 22 ± 2 Nm
Nachziehen der Schrauben erforderlich sein kann.
Flanschverbindung CF-F, Siftschraube und Durchgangsbohrung
nach unten in den Hochvakuumflansch der Turbopumpe ein.
