Installation

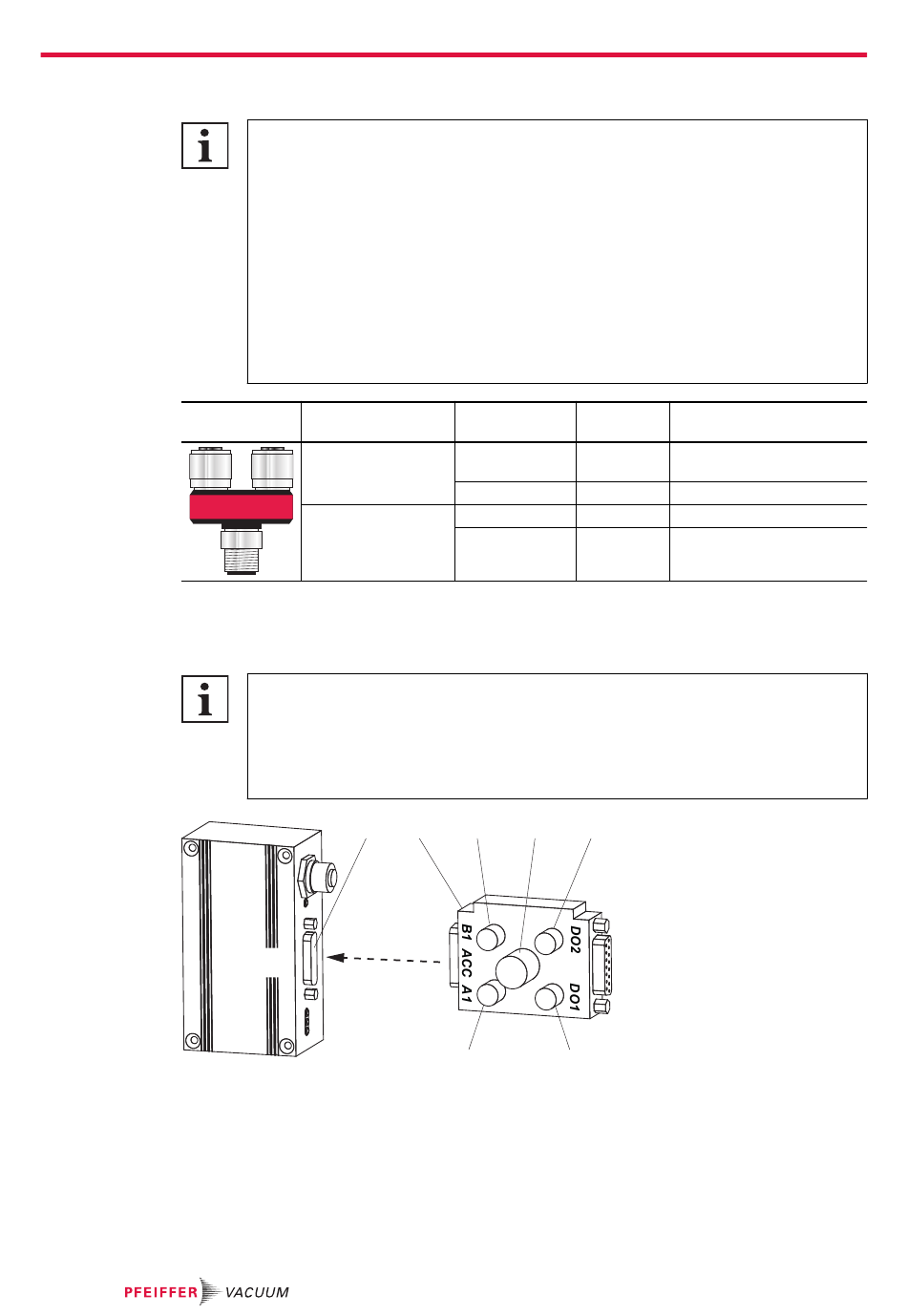

Zubehöranschluss an der Antriebselektronik TC 400
1
1
Tab. 7:
Zubehöranschluss an der Antriebselektronik TC 110
Abb. 20:
1 Multifunktionsanschluss X3
2 Adapter TCS
3 Zubehöranschluss B1
4 Anschluss RS-485
Vorkonfigurierte Zubehörgeräte anschließen
► Beachten Sie die Installationshinweise in den Betriebsanleitungen des betreffenden Zubehörs.
► Achten Sie auf die vorhandene Konfiguration bestehender Anschlüsse und Steuerleitungen.
34/80
Zubehöranschluss an Antriebselektronik TC 400 und TM 700
Die Antriebselektronik der Turbopumpe bietet Platz für den Anschluss von maximal 4 Zube-
hörgeräten. Dazu stehen M12-Gerätedosen mit der Bezeichnung "accessory" zur Verfü-
gung.
● Die Zubehöranschlüsse sind ab Werk vorkonfiguriert.
● Nach Anschluss von vorkonfiguriertem Zubehörgeräten sind diese gemäß der Werks-
einstellungen sofort betriebsbereit.
● Die Verwendung von weiterem Zubehör für Turbopumpen ist möglich und erfordert
Einstellungen in der Konfiguration der Antriebselektronik.
● Konfiguration des gewünschten Zubehörausgangs über RS-485 mittels Pfeiffer Vacu-
um Anzeige- und Bediengeräte oder PC.
● Detaillierte Hinweise finden Sie in der Betriebsanleitung "Antriebselektronik TC 400"
oder "Antriebselektronik TM 700".
Anschluss An-
triebselektronik
Acc. A
2
2
Y-Connector
Acc. B
for Accessories
Voreingestellte Zubehöranschlüsse an Antriebselektronik TC 400
Zubehörgeräte mit TC 110 verbinden
● Die Verwendung von Pfeiffer Vacuum Zubehör über die Antriebselektronik TC 110 ist
über entsprechende Verbindungskabel bzw. Adapter am Multifunktionsanschluss "X3"
möglich.
● Konfiguration des gewünschten Zubehörausgangs über RS-485 mittels Pfeiffer Vacu-
um Anzeige- und Bediengeräte oder PC.
1
X3
Beispiel für den Zubehöranschluss über Adapter TCS 12
Zubehör-An-
Y-Connec-
schluss
tor
A1
Y-1
A2
Y-2
B1
Y-1
B2
Y-2
2
3
4
7
6
5
Digitalausgang DO2
6
Digitalausgang DO1
7
Zubehöranschluss A1
voreingestellte Konfugra-
tion
Lüfter (temperaturgesteu-
ert)
Vorpumpe
Flutventil
Heizung
5
