3. Legen Sie die Dichtung genau in die Ausdrehung.
4. Verbinden Sie die Flansche gemäß der Abbildung mit den Bauteilen des Befestigungssatzes.
5. Ziehen Sie die Schraubverbindungen umlaufend an.
6. Überprüfen Sie abschließend das Drehmoment, da durch das Fließen des Dichtungsmaterials ein
5.5 Auspuffseite anschließen
Lebensgefahr durch Vergiftung bei Austritt toxischer Prozessgase ohne Auspuffleitung
Der Turbopumpstand lässt bei normaler Verwendung Auspuffgase und Dämpfe ungehindert ins Freie
entweichen. Bei Prozessen mit toxischen Medien besteht Verletzungs- und Lebensgefahr durch Ver-
giftung.
► Beachten Sie die entsprechenden Vorschriften im Umgang mit toxischen Stoffen.
► Führen Sie toxische Prozessgase sicher über eine Auspuffleitung ab.
Verletzungsgefahr durch Bersten aufgrund hohen Drucks in der Auspuffleitung
Fehlerhafte oder unzureichende Auspuffleitungen führen zu Gefahrensituationen, z. B. der Erhöhung
des Auspuffdrucks. Es besteht Berstgefahr. Verletzungen durch herumfliegende Bruchstücke, hohen
entweichenden Druck und Schäden am Gerät sind nicht ausgeschlossen.
► Verlegen Sie die Auspuffleitung ohne Absperrorgane.
► Beachten Sie die zulässigen Drücke und Druckdifferenzen des Produkts.
► Prüfen Sie die Auspuffleitung regelmäßig auf Funktion.

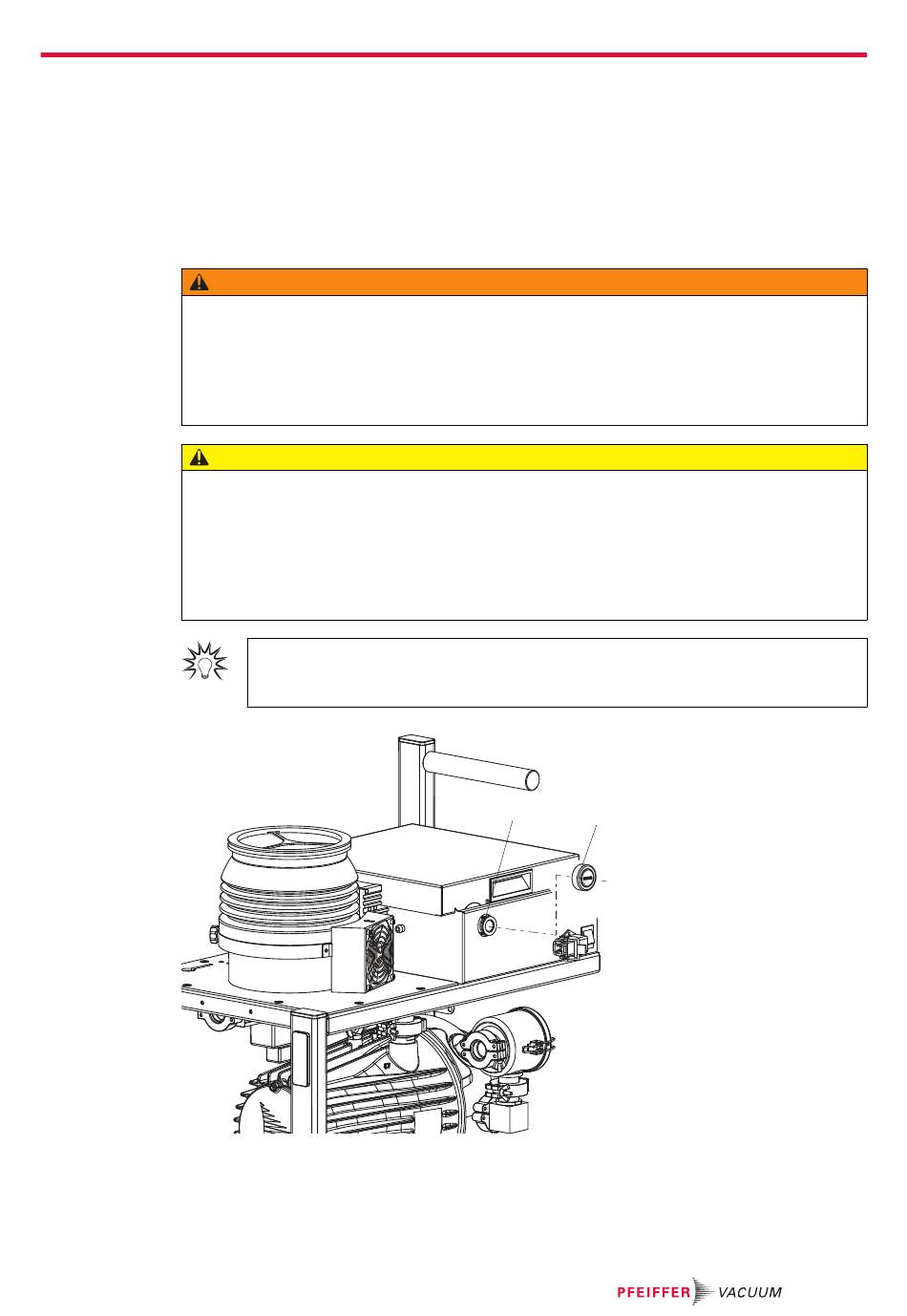

Abb. 17:
1 Auspuffanschluss, G 1/2" innen
– Anziehdrehmoment: 22 ± 2 Nm
Nachziehen der Schrauben erforderlich sein kann.
WARNUNG
VORSICHT
Kondensatabscheider
Pfeiffer Vacuum empfiehlt den Einbau eines Kondensatabscheiders mit dem Kondensatab-
lass an der tiefsten Stelle der Auspuffleitung.
Beispiel für den Auspuffanschluss der Vorpumpe
1
2
2
Schutzdeckel
Installation
31/80
